Bedienungsanleitung für Sigma 16mm F1.4 DC DN Contemporary Objektiv

Erfahren Sie, wie Sie Ihr Sigma 16mm F1.4 DC DN Contemporary Objektiv sicher anbringen, fokussieren und pflegen. Vollständige Anleitung zur Bedienung und Wartung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Dieses Dokument ist die Bedienungsanleitung für das Sigma 16mm F1.4 DC DN Contemporary Objektiv. Es enthält Anweisungen zur Montage, Fokussierung, Verwendung der Gegenlichtblende und Pflege des Objektivs. S. 1

Wichtigste Schritte

  • Anbringen der Gegenlichtblende S. 1
  • Manuelle Fokussierung S. 1

Probleme und Lösungen

Vignettierung

Verwenden Sie nur einen Filter gleichzeitig.

S. 1

Technische Daten

Parameter Wert Hinweis Seiten
Naheinstellgrenze 0.25m Kürzester Fokusabstand S. 1
Filtergröße 67mm Durchmesser für Filter S. 1

Wo es im PDF steht

  • Bedienungsanleitung S. 1, 2
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Montage der Gegenlichtblende (g.2) Seite 1 Teileübersicht des Geräts mit Markierungen Seite 2

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält grundlegende Sicherheits- und Bedienungshinweise für das Sigma 16mm F1.4 DC DN Contemporary Objektiv. Bitte lesen Sie diese vor der ersten Inbetriebnahme sorgfältig durch, um Schäden am Objektiv oder der Kamera zu vermeiden.

Beschreibung der Teile

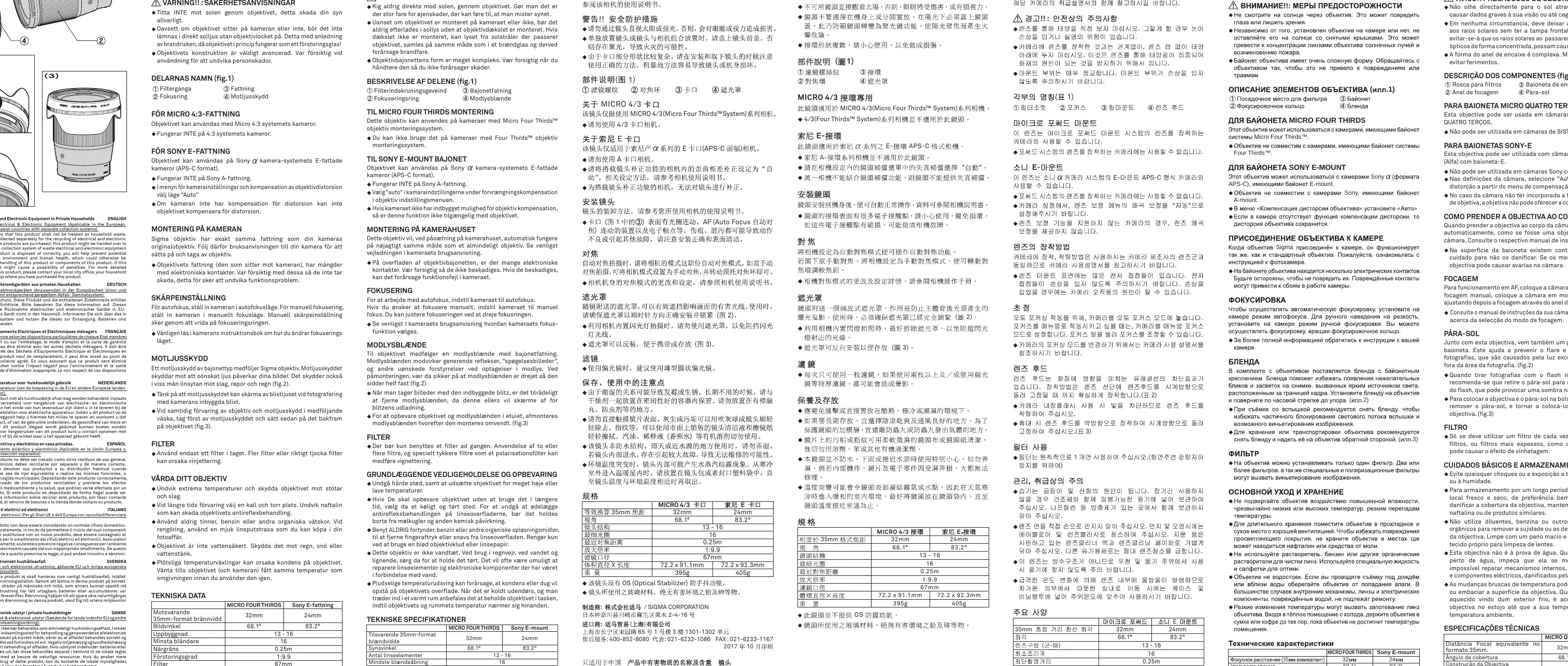

Teileübersicht des Geräts mit Markierungen
Teileübersicht des Geräts mit Markierungen
  • Filtergewinde: Zum Anbringen von Filtern (67mm).
  • Fokusring: Zur manuellen Scharfstellung.
  • Bajonett: Anschluss zur Kamera.
  • Gegenlichtblende: Abnehmbare Blende zur Vermeidung von Streulicht.

Montage und Anschluss

Das Objektiv ist für Kameras mit Micro Four Thirds oder Sony E-Mount (APS-C) Anschlüssen konzipiert. Achten Sie beim Anbringen auf die elektrischen Kontakte am Bajonett, um Beschädigungen zu vermeiden. Bei Sony E-Mount Kameras sollte im Menü unter Objektivkorrektur "Auto" für die Verzeichnungskorrektur gewählt werden.

Fokussierung

Für den Autofokusbetrieb stellen Sie die Kamera auf den Autofokusmodus. Für manuelle Fokussierung wählen Sie den manuellen Fokusmodus an der Kamera und drehen Sie den Fokusring am Objektiv.

Gegenlichtblende und Filter

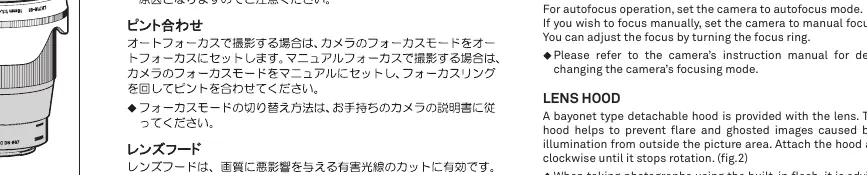

Montage der Gegenlichtblende (g.2)
Montage der Gegenlichtblende (g.2)
  • Gegenlichtblende: Die mitgelieferte Bajonett-Gegenlichtblende verhindert Streulicht und Geisterbilder. Drehen Sie diese im Uhrzeigersinn, bis sie einrastet. Entfernen Sie die Blende bei Verwendung des eingebauten Blitzes, um Schattenbildung zu vermeiden. Zur Aufbewahrung kann sie umgekehrt auf das Objektiv gesetzt werden.
  • Filter: Verwenden Sie immer nur einen Filter gleichzeitig, um Vignettierung zu vermeiden.

Pflege und Aufbewahrung

  • Vermeiden Sie Stöße, extreme Temperaturen und hohe Luftfeuchtigkeit.
  • Lagern Sie das Objektiv an einem kühlen, trockenen und gut belüfteten Ort.
  • Verwenden Sie zur Reinigung keine organischen Lösungsmittel wie Benzin oder Verdünner. Nutzen Sie ein weiches, angefeuchtetes Optik-Reinigungstuch.
  • Das Objektiv ist nicht wasserdicht. Schützen Sie es vor Regen und Spritzwasser.
  • Bei plötzlichen Temperaturwechseln (z.B. Wechsel von Kälte in Wärme) kann Kondenswasser entstehen. Lassen Sie das Objektiv in der Tasche, bis es sich an die Umgebungstemperatur angepasst hat.

Herstellerinformationen

Sigma Faucets

Markenprofil
Herstellerwebsite https://sigmafaucets.com/

Praktische Hilfe

Typische Probleme

Vignettierung (dunkle Ecken im Bild)

Verwenden Sie nur einen Filter gleichzeitig. Vermeiden Sie besonders dicke Filter.

Schatten im Bild bei Blitznutzung

Entfernen Sie die Gegenlichtblende, da diese den Blitzlichtkegel abschatten kann.

Kamera erkennt Objektiv nicht oder Fehlfunktion

Überprüfen Sie die elektrischen Kontakte am Bajonett auf Verschmutzung oder Beschädigung.

Vor der Verwendung

  • Prüfen Sie, ob das Objektiv für Ihren Kameratyp (Micro Four Thirds oder Sony E-Mount) geeignet ist.
  • Stellen Sie sicher, dass die Kamera ausgeschaltet ist, bevor Sie das Objektiv anbringen.
  • Entfernen Sie die Gegenlichtblende, wenn Sie den eingebauten Blitz der Kamera verwenden.
  • Wählen Sie bei Sony E-Mount Kameras die Einstellung 'Auto' für die Verzeichnungskorrektur im Kameramenü.

Technische Daten in der Praxis

Naheinstellgrenze
0,25m - Der minimale Abstand zwischen Sensor und Motiv, bei dem das Objektiv scharfstellen kann.
Filterdurchmesser
67mm - Die Größe der benötigten Filter, die auf das Objektiv geschraubt werden.
Linsenkonstruktion
13-16 - Die Anzahl der Linsenelemente und Gruppen im optischen Aufbau.

Abbildungen und Diagramme

  • g.1 zeigt die Position der wichtigsten Bedienelemente: Filtergewinde, Fokusring, Bajonett und Gegenlichtblende.
  • g.2 zeigt die korrekte Montage der Gegenlichtblende durch Drehen im Uhrzeigersinn.
  • g.3 zeigt die umgekehrte Montage der Gegenlichtblende für eine kompakte Aufbewahrung.

Modellkompatibilität

  • Nicht kompatibel mit Four Thirds System Kameras (nur Micro Four Thirds).
  • Nicht kompatibel mit Sony A-Mount Kameras (nur Sony E-Mount).
  • Das Objektiv verfügt über keine optische Bildstabilisierung (OS).
