Bedienungsanleitung für Sigma 150-600mm F5-6.3 DG OS HSM Contemporary Objektiv

Schnelle Anleitung für das Sigma 150-600mm F5-6.3 DG OS HSM Contemporary Objektiv. Erfahren Sie alles über Fokus-Einstellungen, OS-Stabilisierung, Stativmontage, Zoom-Sperre und Pflege.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das Sigma 150-600mm F5-6.3 DG OS HSM Contemporary ist ein Tele-Zoom-Objektiv. Die Bedienung umfasst die Wahl des Fokus-Modus (AF/M), die Nutzung des optischen Stabilisators (OS) zur Vermeidung von Verwacklungen und die Verwendung der Zoom-Sperre für stabilere Aufnahmen. S. 1

Wichtigste Schritte

  • Zoom-Sperre aktivieren S. 1
  • Stativschelle entfernen S. 1

Erste Inbetriebnahme

  • Objektiv an Kamera ansetzen und Fokus-Modus wählen. S. 1

Probleme und Lösungen

OS-System verursacht Geräusche

Dies ist normal, wenn die Kamera ausgeschaltet oder das Objektiv abgenommen wird, während OS aktiv ist.

S. 1

Technische Daten

Parameter Wert Hinweis Seiten
Filtergröße 95mm Durchmesser für Filter S. 2
Naheinstellgrenze 2.8m Minimale Fokusdistanz S. 2

Wo es im PDF steht

  • Bedienungsanleitung (Deutsch) S. 1, 2
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Zoom-Sperrschalter (Fig. 4) Seite 1 OS-Schalter (Fig. 6) Seite 1 Demontage der Stativschelle (Fig. 9-10) Seite 1 Teileübersicht des Geräts mit Markierungen Seite 2

Wichtige Informationen aus der Anleitung

Diese Anleitung bietet eine umfassende Übersicht zur Bedienung des Sigma 150-600mm F5-6.3 DG OS HSM Contemporary Objektivs. Sie deckt die Installation, Fokus-Einstellungen, die Nutzung des optischen Stabilisators (OS), die Verwendung der Zoom-Sperre sowie Wartungshinweise ab. Bitte beachten Sie, dass einige Funktionen je nach Kameramodell (insbesondere bei Nikon AF-Kameras) variieren können.

Beschreibung der Teile

Das Objektiv verfügt über mehrere Bedienelemente, darunter:

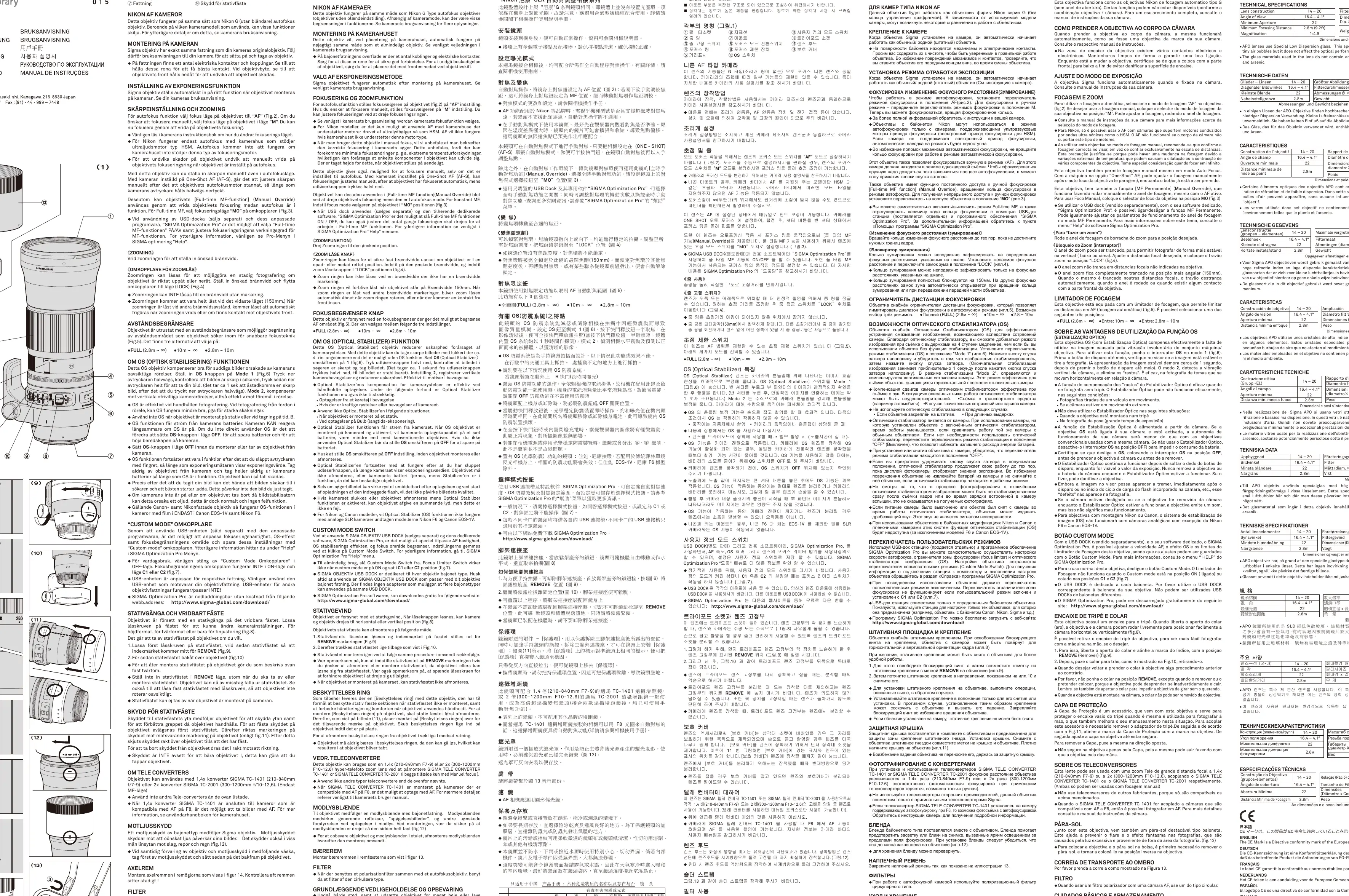

Teileübersicht des Geräts mit Markierungen
Teileübersicht des Geräts mit Markierungen
  • Fokus-Modus-Schalter: Wechsel zwischen AF (Autofokus) und M (Manuell).
  • Fokus-Begrenzer: Zur Einschränkung des AF-Bereichs.
  • OS-Schalter: Aktivierung der optischen Bildstabilisierung (Modus 1 und 2).
  • Zoom-Sperre: Fixierung der Brennweite.
  • Custom Mode Schalter: Für individuelle Einstellungen via USB DOCK.

Fokus und Zoom

Für den Autofokus stellen Sie den Schalter auf AF. Für manuelle Fokussierung wählen Sie M und drehen den Fokusring. Das Objektiv unterstützt zudem die Full-time MF-Funktion (Manual Override), die es erlaubt, auch im AF-Modus manuell einzugreifen, sofern der Schalter auf MO steht.

Zoom-Sperrschalter (Fig. 4)
Zoom-Sperrschalter (Fig. 4)

Der Zoom-Sperrschalter ermöglicht es, das Objektiv bei bestimmten Brennweiten zu arretieren, um ein ungewolltes Ausfahren zu verhindern, besonders bei Aufnahmen nach oben oder unten.

Optischer Stabilisator (OS)

Der optische Stabilisator reduziert Verwacklungen bei Freihandaufnahmen:

OS-Schalter (Fig. 6)
OS-Schalter (Fig. 6)
  • Modus 1: Allgemeine Stabilisierung.
  • Modus 2: Erkennt vertikale Bewegungen, ideal für Mitzieher bei bewegten Motiven.

Hinweis: Schalten Sie OS aus, wenn das Objektiv auf einem Stativ montiert ist oder bei Langzeitbelichtungen (Bulb).

Stativanschluss und Zubehör

Das Objektiv ist mit einer abnehmbaren Stativschelle ausgestattet. Zum Entfernen lösen Sie den Feststellknopf, drehen die Schelle auf die Position REMOVE und ziehen sie nach hinten ab. Die mitgelieferte Schutzabdeckung schützt den Bereich nach dem Entfernen der Stativschelle und verbessert die Handhabung.

Demontage der Stativschelle (Fig. 9-10)
Demontage der Stativschelle (Fig. 9-10)

Pflege und Aufbewahrung

  • Vermeiden Sie Stöße, extreme Temperaturen und hohe Luftfeuchtigkeit.
  • Reinigen Sie Glasflächen nur mit einem weichen, sauberen Tuch oder Linsenreinigungspapier. Verwenden Sie keine organischen Lösungsmittel wie Benzin oder Verdünner.
  • Das Objektiv ist nicht wasserdicht. Schützen Sie es vor Regen und Spritzwasser.
  • Bei plötzlichen Temperaturwechseln kann Kondenswasser entstehen. Lassen Sie das Objektiv in der Tasche, bis es sich an die Umgebungstemperatur angepasst hat.

Herstellerinformationen

Sigma Faucets

Markenprofil
Herstellerwebsite https://sigmafaucets.com/

Praktische Hilfe

Typische Probleme

OS-System macht summende Geräusche

Dies ist kein Defekt, sondern ein normales Betriebsgeräusch des Stabilisators.

Zoomring lässt sich nicht sperren

Die Zoom-Sperre funktioniert nur bei markierten Brennweiten auf dem Zoomring.

Autofokus funktioniert nicht

Prüfen Sie, ob das Kameragehäuse den HSM-Motor unterstützt und ob der Fokus-Modus-Schalter korrekt auf AF steht.

Vor der Verwendung

  • Stellen Sie sicher, dass die Kontakte am Bajonett sauber sind.
  • Wählen Sie den gewünschten Fokus-Modus (AF/M/MO).
  • Stellen Sie den OS-Modus entsprechend der Aufnahmesituation ein.
  • Prüfen Sie, ob die Zoom-Sperre gelöst ist, falls Sie zoomen möchten.

Technische Daten in der Praxis

Naheinstellgrenze
2,8 Meter; näher als dieser Abstand kann das Objektiv nicht scharfstellen.

Abbildungen und Diagramme

  • Fig 1: Übersicht der Bedienelemente (Filtergewinde, Zoomring, Schalter).
  • Fig 4: Bedienung der Zoom-Sperre (LOCK).
  • Fig 6: Einstellung des OS-Schalters (Modus 1/2).
  • Fig 9-10: Montage und Demontage der Stativschelle.

Modellkompatibilität

  • Nikon AF-Kameras: Funktioniert wie G-Typ Objektive; Einschränkungen je nach Kameramodell möglich.
  • Telekonverter: Kompatibel mit Sigma TC-1401 und TC-2001 (nur manueller Fokus).
