Bedienungsanleitung für Schaltschrank-Kühlgerät Seifert 43151001

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen für den sicheren und korrekten Betrieb des Seifert 43151001 Schaltschrank-Kühlgeräts. Das Gerät dient ausschließlich der Wärmeabfuhr aus Schaltschränken in industriellen Umgebungen und ist nicht für den Hausgebrauch bestimmt. Vor der Inbetriebnahme muss das Gerät mindestens 30 Minuten stehen, damit sich das Kompressoröl setzen kann. Das Gerät muss durch einen Leitungsschutzschalter (MCB) Typ D oder K abgesichert werden.

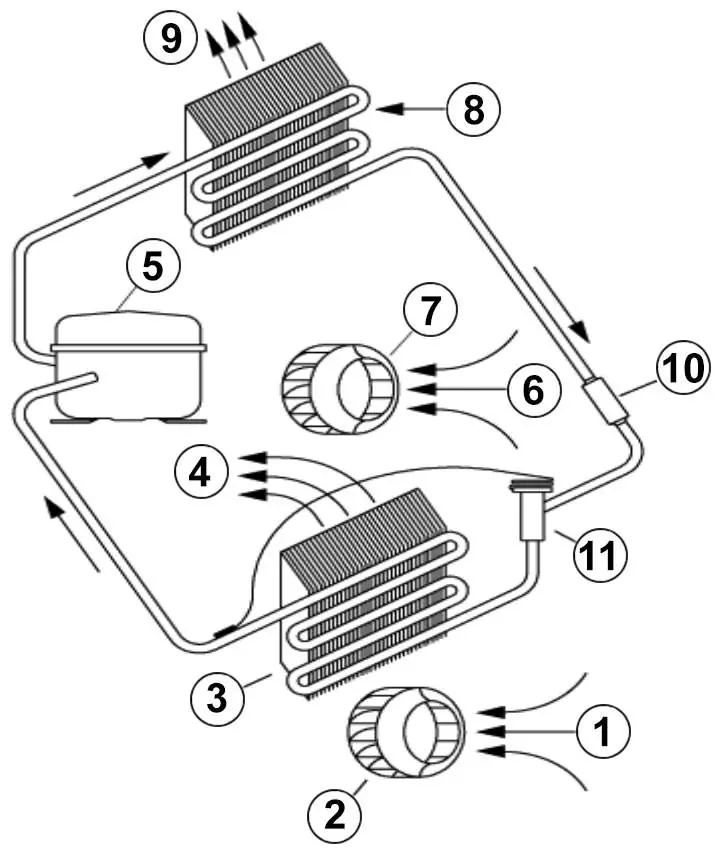

Funktionsprinzip

Das Kühlgerät arbeitet mit einem hermetisch geschlossenen Kältekreislauf (Kältemittel R134a). Es verfügt über zwei getrennte Luftkreisläufe, um zu verhindern, dass verschmutzte Umgebungsluft in den Schaltschrank gelangt. Kondenswasser wird entweder über einen Ablaufschlauch abgeführt oder bei entsprechenden Modellen über eine interne Verdunstungseinheit (PTC-Heizelement) beseitigt.

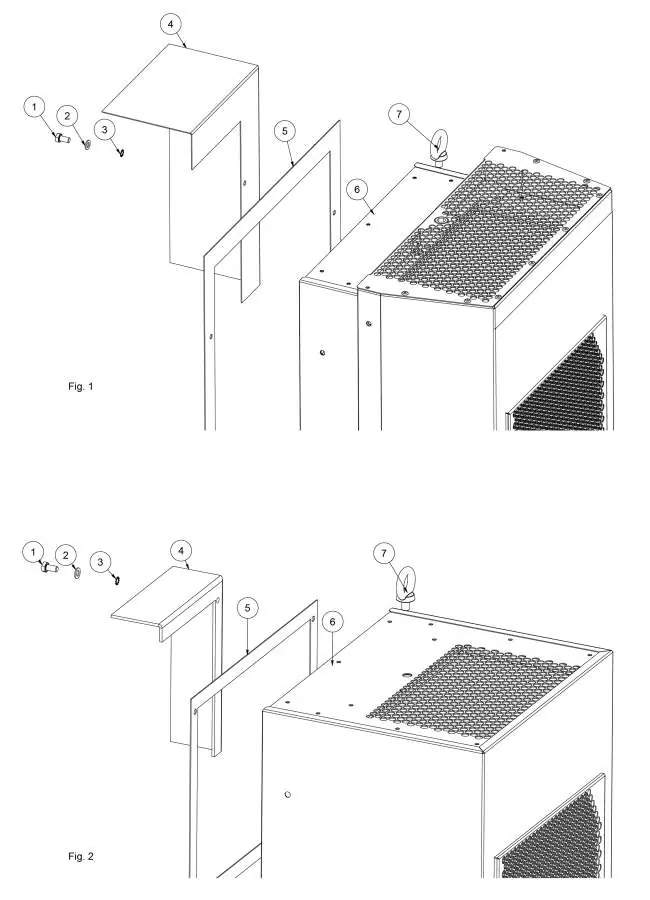

Montage

Die Montage muss durch qualifiziertes Personal erfolgen. Stellen Sie sicher, dass die Luftströme nicht blockiert sind. Verwenden Sie die beiliegende 1:1-Bohrschablone, um die Ausschnitte am Schaltschrank vorzunehmen. Achten Sie darauf, dass die Dichtungsstreifen korrekt angebracht sind, um die IP54-Schutzart zu gewährleisten. Das Gerät kann versenkt oder extern montiert werden.

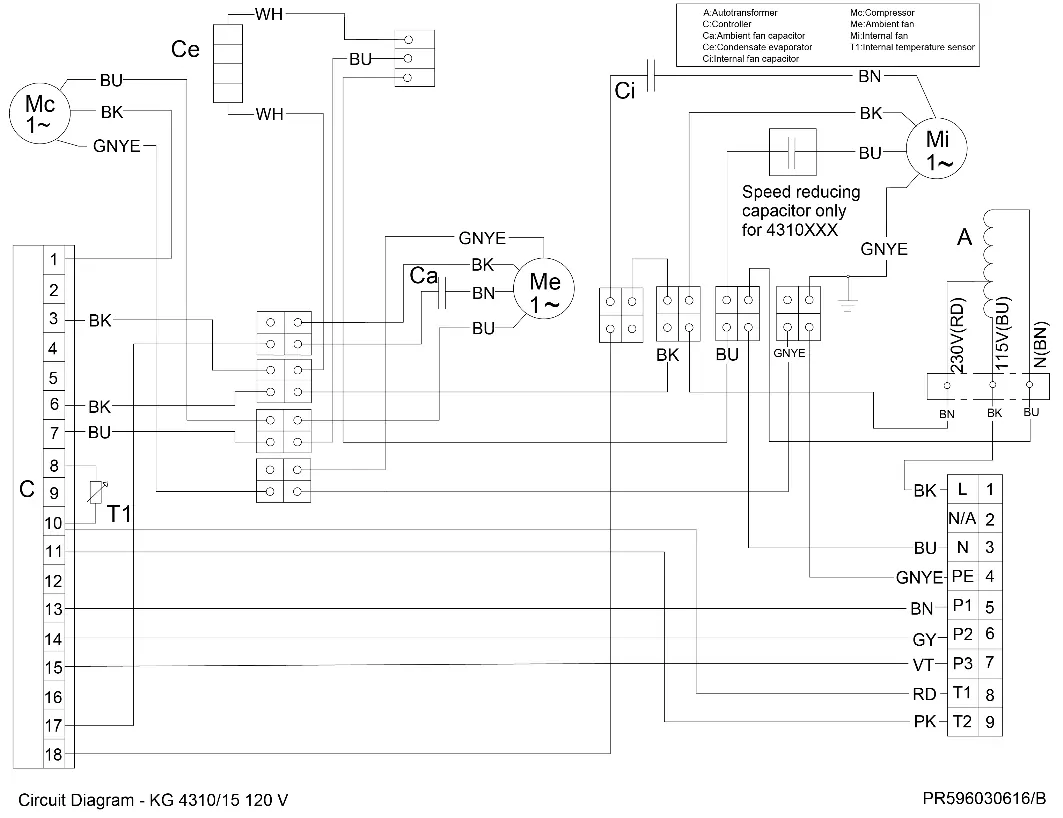

Elektrischer Anschluss

Der elektrische Anschluss erfolgt über den Anschlussklemmblock. Das Gerät kann über einen Türkontaktschalter gesteuert werden (bei Auslieferung gebrückt). Alarmkontakte (NC und NO) sind für die Überwachung vorhanden. Beachten Sie die Schaltpläne für die korrekte Verdrahtung.

Controller-Bedienung

Über das Display können Betriebsparameter angepasst werden:

• St1 (Kühl-Sollwert): Drücken Sie "SET", wählen Sie den Wert mit den Pfeiltasten und speichern Sie erneut mit "SET". Standardwert: +35°C.
• St2 (Heiz-Sollwert): Nur bei Geräten mit interner Heizung verfügbar.
• Parameter-Programmierung: Halten Sie "PRG" für 5 Sekunden gedrückt, um in das Menü zu gelangen (z.B. C18 für Temperatureinheit, P25/P26 für Alarmgrenzwerte).

Wartung und Reinigung

Das Gerät ist weitgehend wartungsfrei. Falls Filtermatten vorhanden sind, müssen diese regelmäßig geprüft und gereinigt oder ersetzt werden. Führen Sie alle 2.000 Betriebsstunden eine Funktionsprüfung durch. Verwenden Sie zur Reinigung des Bedienfelds keine aggressiven Chemikalien wie Ethanol oder Ammoniak; nutzen Sie neutrale Reinigungsmittel und Wasser.

Fehlerbehebung

Bei Störungen prüfen Sie zunächst die Stromversorgung, den Türkontaktschalter und die Sollwerteinstellungen (St1). Fehlercodes wie E01 (Fühler B1 defekt) oder E04 (Hochtemperaturalarm) werden im Display angezeigt. Bei Kondenswasserproblemen prüfen Sie die Türdichtungen und die IP-Schutzklasse des Schaltschranks.
