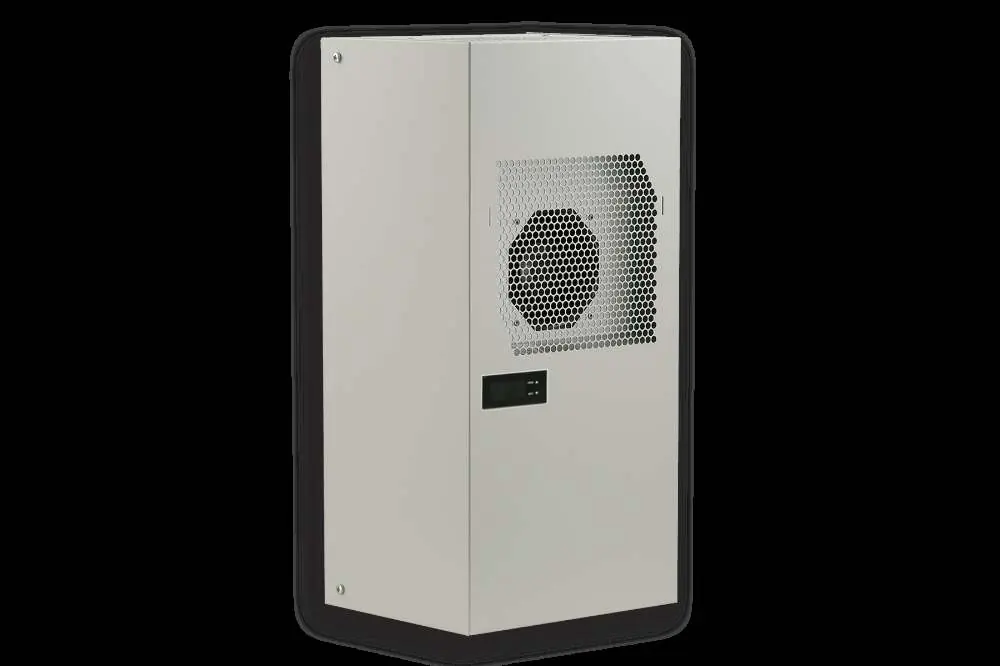

Bedienungsanleitung für Seifert 43101001 Schaltschrank-Klimagerät

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen für den sicheren und korrekten Betrieb des Seifert 43101001 Schaltschrank-Klimageräts. Das Gerät dient ausschließlich der Wärmeabfuhr aus stationären Schaltschränken in industriellen Umgebungen. Wichtig: Vor der Inbetriebnahme muss das Gerät mindestens 30 Minuten stehen, damit das Öl in den Kompressor zurückfließen kann.

Sicherheitshinweise

Arbeiten am Gerät dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Beachten Sie folgende Gefahren:

• Gefahr durch elektrische Spannung: Vor Wartungsarbeiten muss das Gerät von der Stromversorgung getrennt werden.
• Verbrennungsgefahr durch heiße Komponenten.
• Umweltgefahr: Unsachgemäße Entsorgung vermeiden.

Funktionsprinzip

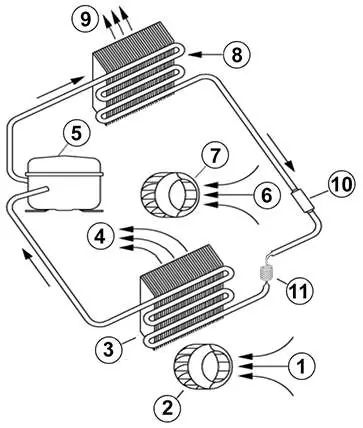

Das Gerät arbeitet mit einem hermetisch geschlossenen Kältekreislauf (R134a). Es verfügt über zwei getrennte Luftkreisläufe, um zu verhindern, dass verschmutzte Umgebungsluft in den Schaltschrank gelangt.

Montage

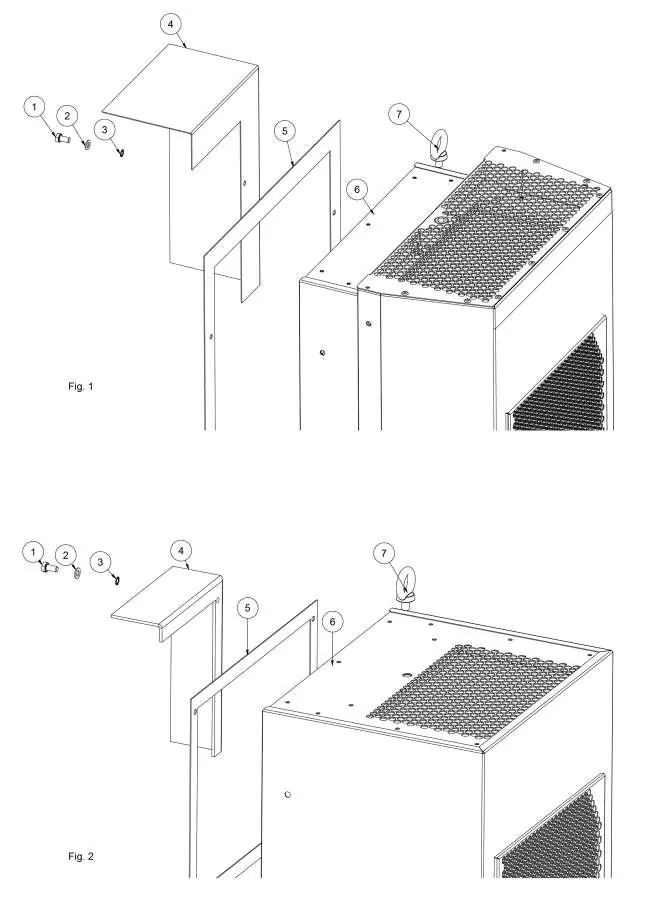

Die Montage erfolgt an der Wand des Schaltschranks. Verwenden Sie die beiliegende 1:1 Bohrschablone. Stellen Sie sicher, dass die Luftströme nicht blockiert sind und der Luftauslass nicht direkt auf das Bedienpersonal gerichtet ist. Nach der Installation darf das Gerät 15 Minuten lang nicht eingeschaltet werden.

Elektrischer Anschluss

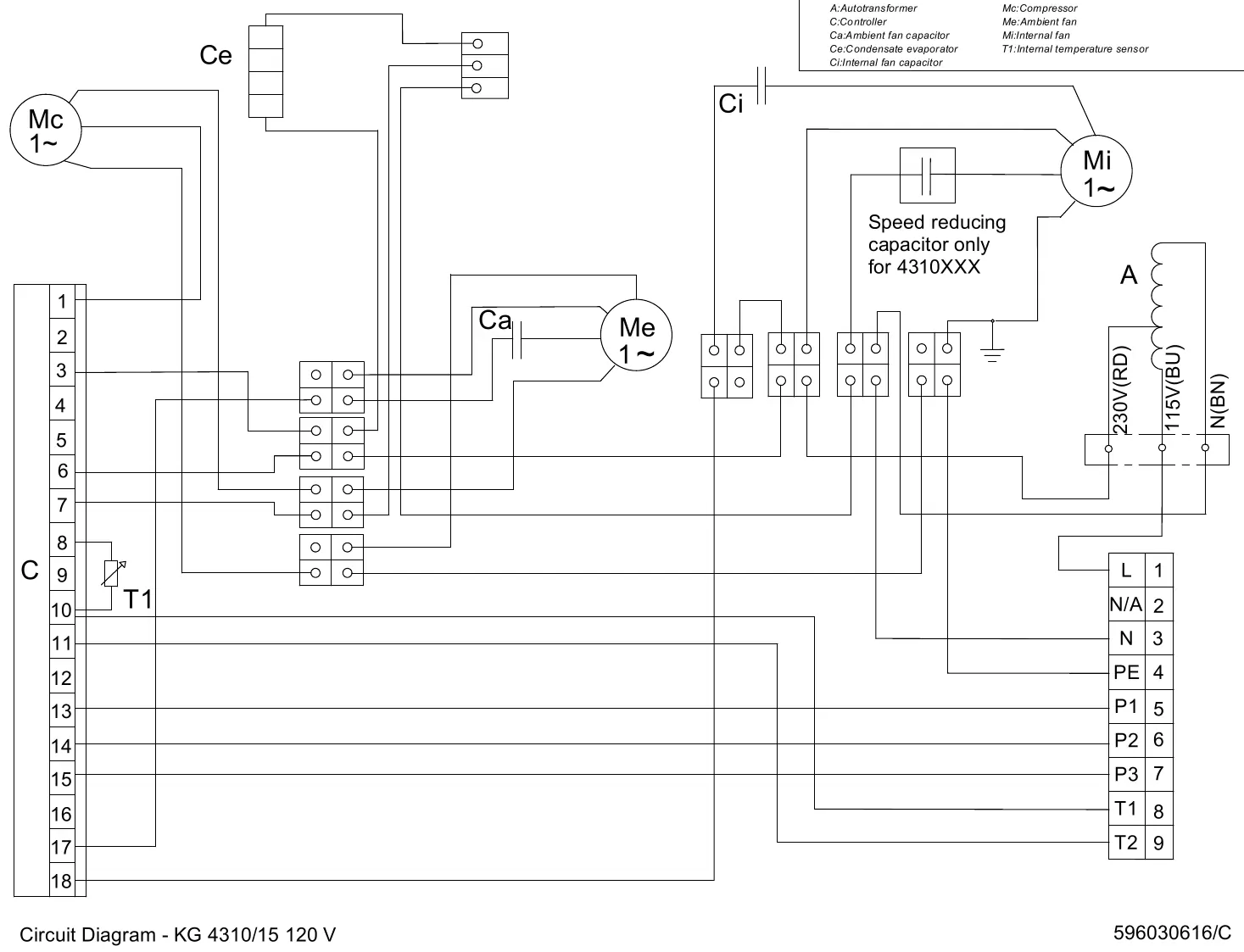

Das Gerät kann über einen Türkontaktschalter gesteuert werden. Bei Auslieferung sind die Klemmen gebrückt; entfernen Sie die Brücke, um einen externen Türkontaktschalter anzuschließen. Alarmkontakte sind für die Fernüberwachung vorhanden.

Controller und Einstellungen

Über das Front-Display können Parameter angepasst werden:

• St1 (Kühlen): Standardwert +35°C.
• St2 (Heizen): Nur bei Geräten mit interner Heizung verfügbar.
• Alarmcodes: E01 (Fühler B1 Fehler), E02 (Fühler B2 Fehler), E04 (Hochtemperaturalarm), E05 (Niedrigtemperaturalarm).

Wartung und Reinigung

Das Gerät ist weitgehend wartungsfrei. Falls Filter vorhanden sind, müssen diese regelmäßig geprüft und gereinigt werden. Verwenden Sie zur Reinigung des Controller-Panels keine aggressiven Chemikalien wie Ethanol oder Ammoniak; nutzen Sie neutrale Reinigungsmittel und Wasser.

Fehlerbehebung

Bei Betriebsstörungen prüfen Sie zunächst die Stromversorgung, den Türkontaktschalter und die Parameter-Einstellungen (St1). Bei Kondensatproblemen stellen Sie sicher, dass der Schaltschrank dicht ist und die IP-Schutzklasse eingehalten wird.
