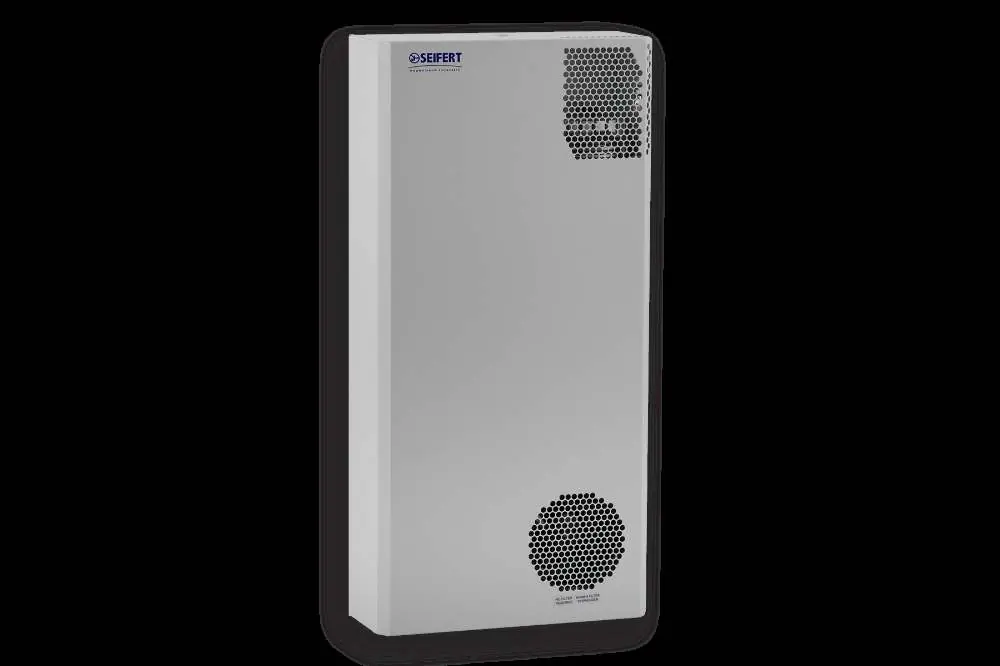

Bedienungsanleitung für Seifert 42701001 Schaltschrank-Kühlgerät

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen für das Seifert 42701001 Schaltschrank-Kühlgerät. Das Gerät dient ausschließlich der Wärmeabfuhr aus Schaltschränken und Gehäusen in industriellen Umgebungen. Es ist nicht für den Hausgebrauch bestimmt. Die Installation und Wartung darf nur durch qualifiziertes Fachpersonal erfolgen. Vor Arbeiten am Gerät muss die Stromversorgung unterbrochen und gegen Wiedereinschalten gesichert werden.

Funktionsprinzip

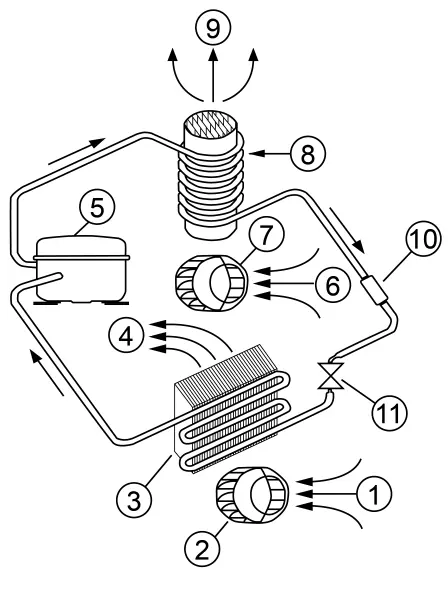

Das Kühlgerät arbeitet mit einem hermetisch geschlossenen Kältekreislauf, bestehend aus Kompressor, Verdampfer, Kondensator und Expansionsorgan. Das Kältemittel R134a zirkuliert im System, um Wärme aus dem Schaltschrank aufzunehmen und an die Umgebung abzugeben. Das Gerät verfügt über zwei getrennte Luftkreisläufe, um zu verhindern, dass verschmutzte Umgebungsluft in den Schaltschrank gelangt.

Montage

Vor der Montage sind folgende Punkte zu beachten:

• Prüfen Sie das Gerät auf Transportschäden.
• Stellen Sie sicher, dass der Schaltschrank ausreichend belüftet ist.

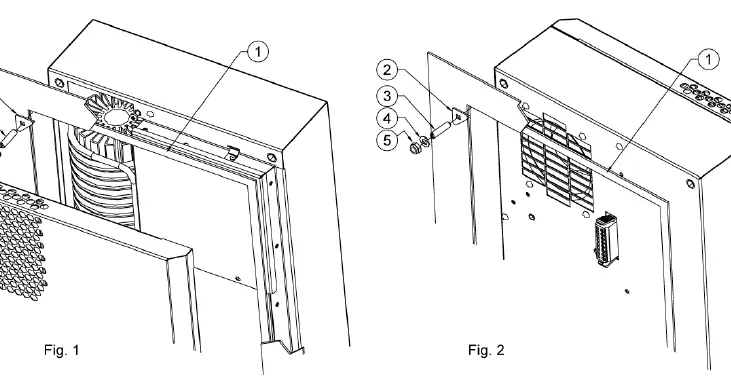

• Verwenden Sie die mitgelieferte Montageschablone für die Positionierung.
• Das Gerät muss horizontal montiert werden (max. Abweichung 3 Grad).
• Der Schaltschrank muss gemäß IP54 abgedichtet sein.
• Verwenden Sie nur das mitgelieferte Befestigungsmaterial.

Kondensatmanagement

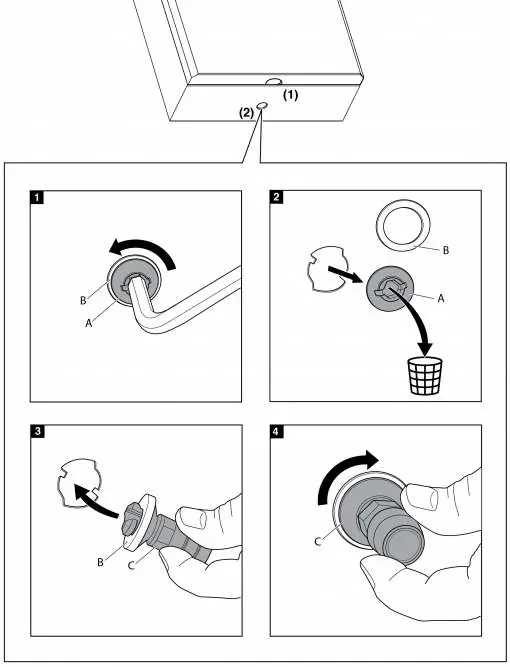

Das Gerät verfügt über einen Kondensatablauf an der Unterseite. Bei hoher Luftfeuchtigkeit sollte ein Kondensatablaufschlauch angeschlossen werden. Zur Installation des Ablaufs muss der Kunststoffstopfen entfernt und der Ablaufstutzen montiert werden.

Elektrischer Anschluss

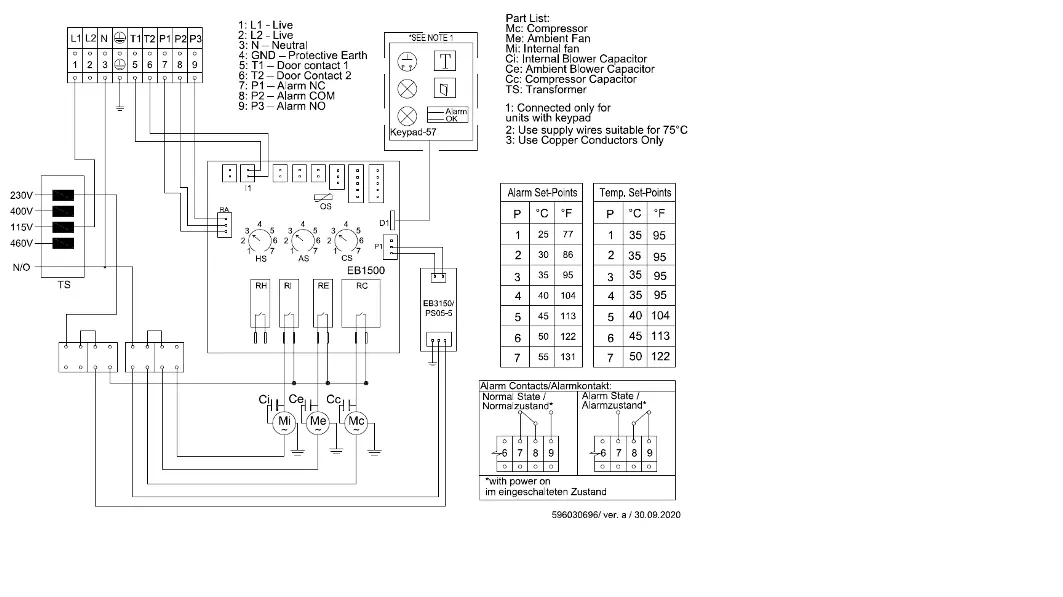

Der Anschluss erfolgt über einen Klemmblock. Beachten Sie folgende Hinweise:

• Trennen Sie den Schaltschrank vor Arbeiten von der Stromversorgung.
• Kontakte T1 & T2 sind für einen Türschalter vorgesehen (bei Nichtbenutzung brücken).
• Kontakte P1, P2 & P3 dienen der Störmeldung (potenzialfrei).
• Stellen Sie sicher, dass die Lüfter im Uhrzeigersinn drehen (Polarität prüfen).

Inbetriebnahme

Nach der Montage muss das Gerät mindestens 30 Minuten stehen, damit das Kältemittel zurückfließen kann. Die Steuerung erfolgt über die Schaltschrankinnentemperatur. Der Sollwert kann über ein Potenziometer auf der Platine eingestellt werden (Werkseinstellung 35°C). Beim ersten Start gibt es eine Anlaufverzögerung von ca. 4-7 Minuten.

Wartung und Reinigung

Das Gerät ist weitgehend wartungsfrei. Überprüfen Sie regelmäßig den Kondensator auf Verschmutzung (ca. alle 2.000 Betriebsstunden). Bei Verschmutzung kann der Kondensator mit Druckluft ausgeblasen werden. Bei starker Verschmutzung ist eine Reinigung mit geeigneten Reinigungsmitteln erforderlich. Nach einer Nassreinigung muss das Gerät vor der Wiederinbetriebnahme zwei Stunden trocknen.

Fehlerbehebung

Bei Störungen prüfen Sie zunächst die Stromversorgung und ob der Türschalter geschlossen ist. Nutzen Sie die Testtaste auf der Steuerung, um Lüfter und Kompressor unabhängig von der Temperatur zu testen. Bei Vereisung des Verdampfers prüfen Sie die Dichtigkeit des Schaltschranks und die Umgebungstemperatur.
