Bedienungsanleitung für Sealey SAC5001S und SAC10001S ölfreier Kompressor

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die ölfreien Kompressoren Sealey SAC5001S und SAC10001S. Vor der Inbetriebnahme müssen Benutzer die Sicherheitsanweisungen lesen und verstehen. Der Kompressor ist für den Betrieb in gut belüfteten Räumen bei Temperaturen zwischen +5°C und +40°C ausgelegt. Wichtig: Das Kondenswasser muss täglich aus dem Tank abgelassen werden, um Korrosion zu vermeiden. Der Kompressor darf nicht ohne Luftfilter betrieben werden.

Produktbeschreibung

Die Modelle verfügen über Aluminium-Zylinderköpfe mit Gusseisenzylindern für erhöhte Verschleißfestigkeit. Sie sind mit vollautomatischen Druckschaltern und zwei Manometern (Tankdruck und Arbeitsdruck) ausgestattet. Die ölfreie Bauweise sorgt für einfache Wartung, geringere Geräuschentwicklung und verhindert Ölverunreinigungen in der Druckluft.

Vorbereitung und Montage

• Auspacken: Gerät auf Schäden prüfen.
• Spannung: Sicherstellen, dass die Netzspannung (230V) mit dem Typenschild übereinstimmt.
• Montage: Die Lenkrollen an der Unterseite des Tanks mit den mitgelieferten Befestigungsteilen anbringen.
• Griff: Bei Modell SAC10001S den Griff in die Montagestutzen einsetzen und fixieren.
• Aufstellung: Auf einer ebenen Fläche aufstellen, die nicht mehr als 10° geneigt ist. Ausreichende Luftzirkulation sicherstellen.
• Luftfilter: Falls nicht vormontiert, die Luftfilterhalter in die Einlassöffnungen schrauben.

Betrieb

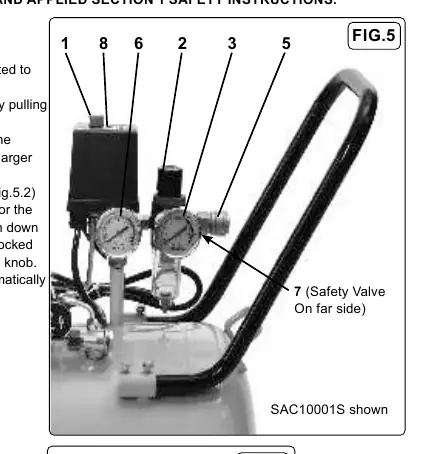

Vor dem Start sicherstellen, dass der Hauptschalter auf 'OFF' steht und das Ablassventil geschlossen ist. Druckluftwerkzeuge über die Schnellkupplung anschließen. Zum Starten den Hauptschalter nach oben ziehen. Der Kompressor schaltet automatisch ab, wenn der maximale Tankdruck erreicht ist. Der Arbeitsdruck kann über den Regler eingestellt werden; dazu den Knopf im Uhrzeigersinn drehen und nach Einstellung mit dem Sicherungsring arretieren.

Wartung

• Täglich: Kondenswasser ablassen (Ventil öffnen), alle Schrauben auf festen Sitz prüfen, Filterregler entleeren.
• Alle 100 Stunden: Luftfilterelement reinigen oder bei Bedarf ersetzen. Sicherheitsventil prüfen (Schutzbrille tragen).
• Alle 200 Stunden: Automatische Abschaltung bei Maximaldruck prüfen.
• Alle 500 Stunden: Luftfilter ersetzen, alle Schlauchanschlüsse und elektrische Verbindungen prüfen.

Fehlerbehebung

Bei Druckabfall im Tank: Anschlüsse auf Lecks prüfen (Seifenlauge verwenden), Sicherheitsventil oder Zylinderkopfdichtung prüfen. Wenn der Motor stoppt und nicht neu startet: Thermoschutzschalter abkühlen lassen (30 Min.) oder Sicherung prüfen. Bei metallischem Klopfen: Lager- oder Kolbenschaden möglich, autorisierten Service kontaktieren.
