Bedienungsanleitung für Sealey 1030CXDK Rangierwagenheber und Unterstellböcke

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Betriebsanleitung für den Sealey 1030CXDK Rangierwagenheber und die dazugehörigen Unterstellböcke. Der Wagenheber ist für eine Traglast von 2 Tonnen ausgelegt, während die Unterstellböcke eine Traglast von 1 Tonne pro Stück (2 Tonnen pro Paar) aufweisen. Die korrekte Verwendung auf festem, ebenem Untergrund ist zwingend erforderlich, um Unfälle zu vermeiden.

Sicherheitshinweise

• Verwenden Sie den Wagenheber nur zum Anheben, niemals zum dauerhaften Abstützen der Last.
• Nutzen Sie immer Unterstellböcke, um das Fahrzeug abzusichern, bevor Sie darunter arbeiten.
• Stellen Sie sicher, dass das Fahrzeug auf ebenem, festem Untergrund steht (kein Asphalt/Tarmacadam).
• Ziehen Sie die Handbremse an und legen Sie den Gang ein (oder "Park" bei Automatik).
• Verwenden Sie Unterlegkeile an den Rädern.
• Überschreiten Sie niemals die angegebene Traglast.

Technische Daten

• Rangierwagenheber: Traglast 2 Tonnen, Hubbereich 130mm bis 330mm.
• Unterstellböcke: Traglast 1 Tonne pro Stück (2 Tonnen pro Paar), Höhenbereich 275mm bis 365mm.

Erste Inbetriebnahme

Vor der ersten Nutzung muss das Hydrauliksystem entlüftet werden:

1. Öffnen Sie das Ablassventil, indem Sie den Griff gegen den Uhrzeigersinn drehen.
2. Pumpen Sie den Wagenheber 30 bis 40 Sekunden lang.
3. Schließen Sie das Ablassventil durch Drehen im Uhrzeigersinn.
4. Schmieren Sie bewegliche Teile und den Pumpkolben mit ein paar Tropfen Hydrauliköl.

Bedienung

Anheben des Fahrzeugs

1. Positionieren Sie den Wagenheber unter den vom Fahrzeughersteller empfohlenen Aufnahmepunkten.
2. Schließen Sie das Ablassventil und pumpen Sie, bis der Sattel den Aufnahmepunkt erreicht.
3. Prüfen Sie die Stabilität und heben Sie das Fahrzeug an.

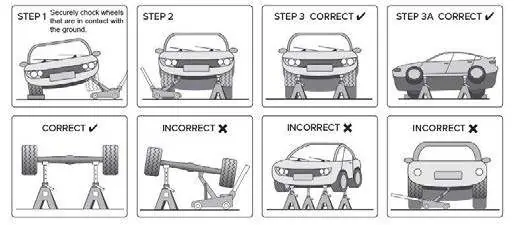

Verwendung der Unterstellböcke

1. Stellen Sie die Höhe der Böcke ein und sichern Sie diese mit dem Sicherungsstift.
2. Platzieren Sie die Böcke unter den vom Hersteller empfohlenen Punkten.
3. Senken Sie das Fahrzeug langsam und vorsichtig auf die Böcke ab.
4. Stellen Sie sicher, dass die Last mittig auf dem Sattel des Bocks sitzt.

Wartung

• Halten Sie den Wagenheber sauber und schmieren Sie bewegliche Teile regelmäßig mit säurefreiem Öl.
• Prüfen Sie vor jedem Gebrauch auf Schäden, Risse oder lose Teile.
• Überprüfen Sie den Ölstand: Senken Sie den Wagenheber vollständig ab, entfernen Sie die Einfüllschraube. Der Ölstand sollte bis zur Unterkante des Schraubenlochs reichen.
• Verwenden Sie ausschließlich Hydraulik-Wagenheberöl. Verwenden Sie niemals Bremsflüssigkeit.

Fehlerbehebung

Bei Problemen wie "Wagenheber hebt nicht", "schwammiges Gefühl" oder "hält die Last nicht", prüfen Sie zunächst den Ölstand, entlüften Sie das System (durch Pumpen bei geöffnetem Ventil) und stellen Sie sicher, dass das Ablassventil vollständig geschlossen ist.
