Bedienungsanleitung für Sealey LED109 Series LED-Flutlicht

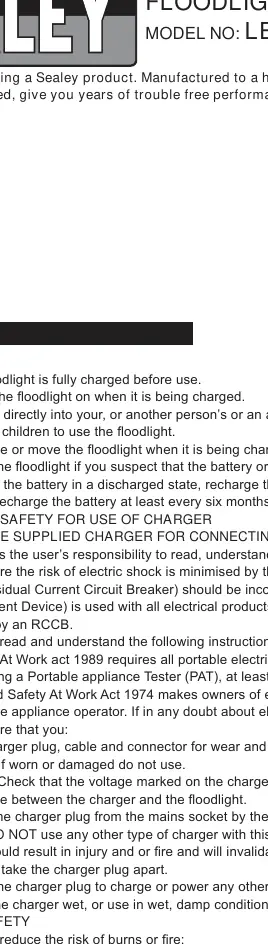

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält wichtige Sicherheits- und Betriebshinweise für den wiederaufladbaren LED-Flutlichtstrahler Sealey LED109 Series. Das Gerät ist für den Einsatz in Werkstätten und Garagen konzipiert. Wichtig: Das Gerät muss vor dem ersten Gebrauch vollständig aufgeladen werden. Während des Ladevorgangs muss das Flutlicht ausgeschaltet sein, um Schäden am Ladestecker zu vermeiden. Verwenden Sie ausschließlich das mitgelieferte Ladegerät.

Produktbeschreibung

Der Sealey LED109 Series ist ein tragbarer Flutlichtstrahler mit verstellbarem Kopf, der in einem stabilen Stahlrahmen untergebracht ist. Er verfügt über eine 10W SMD-LED, die einen 120°-Lichtkegel erzeugt. Das Gerät ist wetterfest und bietet zwei Helligkeitsstufen.

Technische Daten

• Modell: LED109C.V3 / LED109CO.V2
• Batterie: 7.4V 4Ah Li-ion
• Ladezeit: ca. 5 Stunden
• Lichtleistung: 1000lm (High), 400lm (Low)
• Betriebszeit: 3,5 Std. (High), 8 Std. (Low)
• Kabellänge: 1,5m

Bedienung und Ladevorgang

Ein- und Ausschalten: Nutzen Sie den Wippschalter am Hauptgehäuse. Position 'O' schaltet das Gerät aus.

Einstellen des Lichtkegels: Lösen Sie die Flügelschrauben am Gehäuse, um den Kopf in die gewünschte Position zu bringen, und ziehen Sie diese anschließend wieder fest.

Ladevorgang (Netz):

1. Stellen Sie sicher, dass das Gerät ausgeschaltet ist.

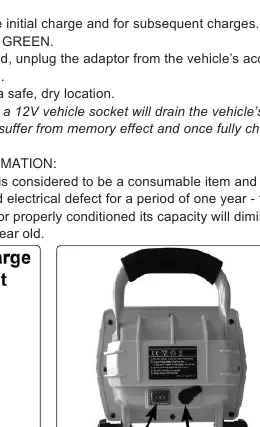

2. Schließen Sie das Ladegerät an die Ladebuchse (fig.2.B) an.
3. Verbinden Sie das Ladegerät mit dem Stromnetz. Die LED-Anzeige (fig.1) leuchtet rot während des Ladevorgangs.
4. Sobald die LED grün leuchtet, ist der Akku vollständig geladen.

Ladevorgang (Fahrzeug):

1. Verwenden Sie nur den 12V-Fahrzeugadapter.
2. Der Ladevorgang dauert ca. 4 Stunden.
3. Hinweis: Das Laden über eine 12V-Steckdose entlädt die Fahrzeugbatterie, sofern der Motor nicht läuft.

Wartung und Batteriewechsel

Die Batterie ist ein Verschleißteil, dessen Kapazität mit der Zeit abnimmt. Bei einem Defekt kann sie wie folgt gewechselt werden:

1. Schalten Sie das Gerät aus und trennen Sie es vom Stromnetz.
2. Entfernen Sie die 8 Befestigungsschrauben an der Rückseite (fig.2).
3. Nehmen Sie die Abdeckung ab, entfernen Sie vorsichtig das Glas und das LED-Panel.

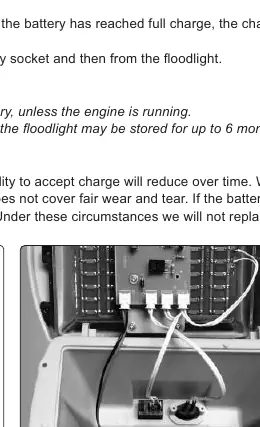

4. Lösen Sie die 2 Schrauben der Batteriehalterung (fig.3.A) und entfernen Sie die Halterung.
5. Trennen Sie das Batteriekabel von der Platine.
6. Setzen Sie eine neue Original-Sealey-Batterie ein und führen Sie die Schritte in umgekehrter Reihenfolge aus. Achten Sie darauf, keine Kabel einzuklemmen.
