Bedienungsanleitung für Sealey RE300.V3 Luftbetriebener Federspanner 1000kg
Detaillierte Anleitung für den Sealey RE300.V3 Luftbetriebenen Federspanner. Erfahren Sie alles über die sichere Montage, Bedienung, Wartung und technische Spezifikationen dieses 1000kg-Geräts.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Der Sealey RE300.V3 ist ein luftbetriebener Federspanner mit einer Kapazität von 1000 kg. Vor der Verwendung ist es zwingend erforderlich, die Sicherheitsanweisungen zu lesen. Das Gerät darf nur von geschultem Personal verwendet werden. Achten Sie besonders auf die Gefahr durch Federbruch oder unkontrolliertes Entspannen. Halten Sie Hände und Finger während des Betriebs stets fern vom Federbereich.
Produktbeschreibung

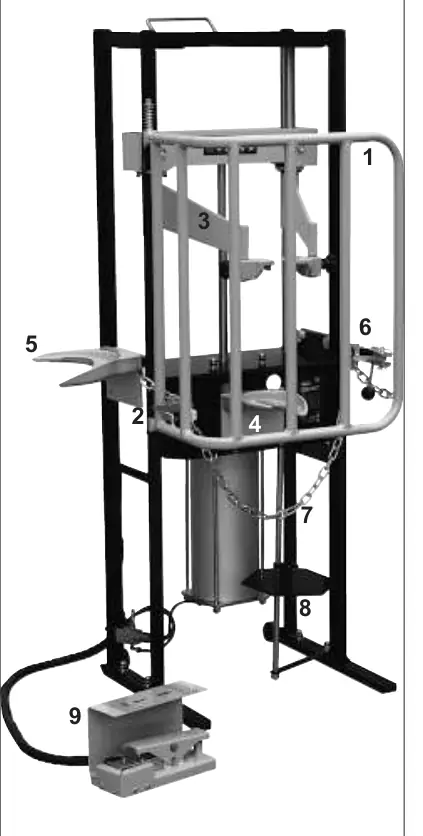

Der Federspanner ist für die schnelle und sichere Kompression von Fahrwerksfedern konzipiert. Er verfügt über ein Sicherheitsgitter, austauschbare untere Klauen und eine Federbeinaufnahme. Das Gerät wird über ein Fußpedal luftbetrieben.
Technische Daten
- Modell: RE300.V3
- Maximale Traglast: 1000 kg
- Maximaler Luftdruck: 116 psi (8 bar)
- Federdurchmesser: 102–165 mm
- Hub der oberen Klaue: 420 mm
- Betätigung: Fußpedal
Montage
Die Montage sollte von zwei Personen durchgeführt werden:
- Füße: Montieren Sie die Füße am Rahmen. Achten Sie darauf, dass die Räder nach hinten zeigen.
- Sicherheitsgitter: Montieren Sie das Gitter am vorderen Teil des Rahmens.
- Kette: Befestigen Sie die Sicherheitskette an der linken Seite.
- Positionierungsplatte: Montieren Sie die Platte (K42) an der Metallstange (K41) und sichern Sie diese.
- Luftschläuche: Verbinden Sie die Schläuche gemäß der Kennzeichnung (A, B, C).
Vorbereitung und Betrieb
Stellen Sie vor der Inbetriebnahme sicher, dass der Arbeitsbereich sauber und ausreichend beleuchtet ist. Der Luftdruck darf 116 psi (8 bar) nicht überschreiten.
Kompression einer Feder
- Wählen Sie die passende Klaue für die Federgröße und sichern Sie diese mit dem Sicherungsstift.
- Positionieren Sie die untere Federwindung in der unteren Klaue.
- Schwenken Sie die oberen Arme in Position und fixieren Sie die oberen Klauen an der obersten Federwindung.
- Sichern Sie die Feder mit der Kette.
- Schließen Sie das Sicherheitsgitter und verriegeln Sie es.
- Betätigen Sie das Fußpedal vorsichtig, um die Feder zu komprimieren.
- Wichtig: Stoppen Sie den Vorgang, bevor sich die Federwindungen berühren (Coil Binding).
Wartung
- Trennen Sie das Gerät vor Wartungsarbeiten von der Luftzufuhr.
- Überprüfen Sie das Gerät vor jedem Gebrauch auf Schäden oder Verschleiß.
- Reinigen Sie die Gleitsäulen regelmäßig und schmieren Sie diese mit etwas Getriebeöl.
- Bei längerer Nichtbenutzung: Luftzufuhr trennen, Luft aus dem Zylinder ablassen und etwas Öl in den Lufteinlass geben.
Herstellerinformationen
Sealey
Praktische Hilfe
Typische Probleme
Federwindungen berühren sich (Coil Binding)
Stoppen Sie sofort den Kompressionsvorgang, um Schäden oder Verletzungen zu vermeiden.
Luftdruck zu hoch
Stellen Sie sicher, dass der Druck 116 psi (8 bar) nicht überschreitet, um vorzeitigen Verschleiß zu verhindern.
Feder sitzt nicht korrekt
Überprüfen Sie vor der Kompression, ob die Feder sicher in den Klauen sitzt und nicht herausrutschen kann.
Vor der Verwendung
- Luftdruck auf maximal 116 psi (8 bar) prüfen.
- Sichtprüfung des Geräts auf Schäden oder Verschleiß.
- Sicherheitsgitter auf korrekte Verriegelung prüfen.
- Sicherheitskette korrekt anbringen.
- Feder korrekt in den Klauen positionieren.
- Fußpedal auf 'Off'-Position prüfen.
Technische Daten in der Praxis
- Maximale Traglast: 1000 kg
- Das Gerät ist für eine maximale Belastung von 1000 kg ausgelegt; nicht überschreiten.
- Maximaler Luftdruck: 116 psi (8 bar)
- Betriebsdruck für volle Kapazität; zu hoher Druck beschädigt das Gerät.
- Federdurchmesser: 102-165 mm
- Kompatibler Bereich für die zu spannenden Federn.
Abbildungen und Diagramme
- Fig. 1 & 2: Montage der Füße, Sicherheitsgitter und Kette.
- Fig. 2A: Bedienung des Fußpedals für Kompression und Entspannung.

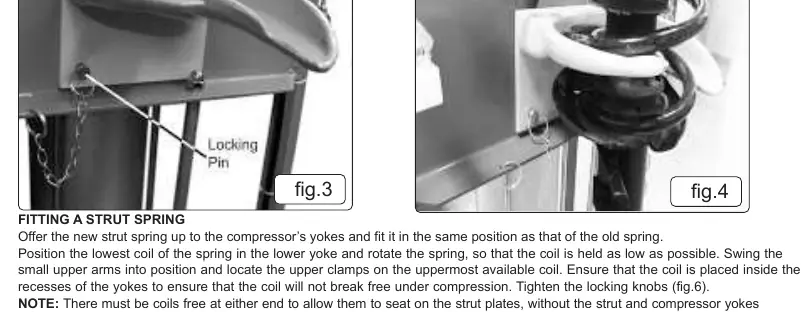

- Fig. 3 & 4: Korrekte Positionierung der Feder in den Klauen und Sicherung mit der Kette.

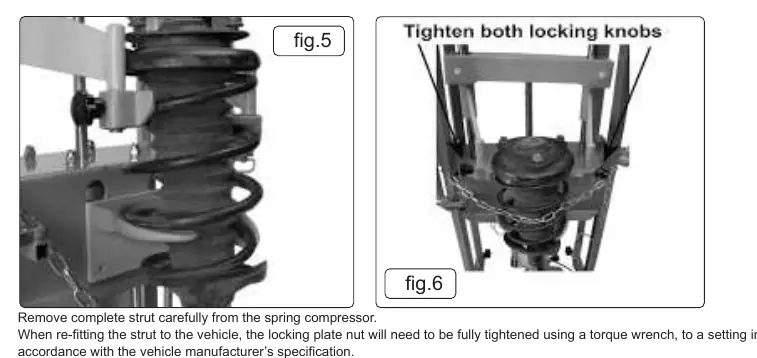

- Fig. 5 & 6: Fixierung der oberen Arme und Festziehen der Sicherungsknöpfe.
Modellkompatibilität
- Geeignet für Federdurchmesser von 102 mm bis 165 mm.
- Nur für den Einsatz mit geeigneten Fahrwerksfedern vorgesehen.
