Bedienungsanleitung für Sealey AB1008.V4 Kerosin-/Dieselheizgerät

Schnellstartanleitung und Bedienungshandbuch für das Sealey AB1008.V4 Kerosin-/Dieselheizgerät. Erfahren Sie alles über Montage, sicheren Betrieb, Wartung und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen
Montage der Räder und des Griffs (Fig. 1) Seite 2 Bedienfeld (Fig. 1A) Seite 3 Aufbau der Luftfilter (Fig. 2) Seite 4 Zündelektroden (Fig. 3) Seite 4 Einstellung des Kompressordrucks (Fig. 4) Seite 4

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält wichtige Sicherheits- und Betriebshinweise für das Sealey AB1008.V4 Heizgerät. Das Gerät ist für den Einsatz in gut belüfteten Bereichen oder im Freien konzipiert. Es darf nicht in geschlossenen Wohnräumen, Kellern oder unter Bodenniveau verwendet werden. Die Verwendung von Bio-Diesel ist untersagt. Achten Sie stets auf ausreichende Belüftung, um Kohlenmonoxidvergiftungen zu vermeiden.

Produktbeschreibung und Spezifikationen

Das Sealey AB1008.V4 ist ein direkt befeuertes Heizgerät mit einer Leistung von 100.000 BTU/hr (30 kW). Es verfügt über eine Edelstahl-Brennkammer, ein duales LED-Display für Umgebungs- und Solltemperatur sowie Sicherheitsabschaltungen.

  • Heizleistung: 30 kW (100.000 BTU/hr)
  • Tankinhalt: 38 Liter
  • Laufzeit: ca. 14 Stunden pro Tankfüllung
  • Heizbereich: ca. 800 m³
  • Stromversorgung: 230V~50Hz

Montage

Die Montage erfordert die Installation der Räder und des Griffs:

Montage der Räder und des Griffs (Fig. 1)
Montage der Räder und des Griffs (Fig. 1)
  1. Schieben Sie die Radachse (E) durch die Befestigungsplatte (J).
  2. Sichern Sie die Achse mit den Splinten (I).
  3. Montieren Sie die Räder (D) auf die Achse, legen Sie die Unterlegscheiben (F) an und befestigen Sie alles mit den Muttern (G).
  4. Bringen Sie die Radabdeckungen (H) an.
  5. Montieren Sie den Griff (A) mit den Klemmschrauben (C) und Unterlegscheiben (B) an der Befestigungsplatte (J).

Installation und Aufstellung

Das Gerät muss auf einer ebenen, nicht brennbaren Oberfläche stehen. Für den Innenbetrieb ist eine permanente Belüftung von mindestens 25 cm²/kW erforderlich. Halten Sie folgende Sicherheitsabstände ein:

  • Seitlich: 0,6 m
  • Oben: 1,2 m
  • Lufteinlassseite: 1 m
  • Heißluftauslassseite: 3 m

Betrieb

Startvorgang:

Bedienfeld (Fig. 1A)
Bedienfeld (Fig. 1A)
  1. Tank mit sauberem Diesel oder Kerosin füllen.
  2. Gerät an eine geerdete 230V-Stromversorgung anschließen.
  3. Schalter auf "ON" stellen.
  4. Die Standardtemperatur beträgt 20°C. Bei Bedarf am Thermostatregler die gewünschte Temperatur einstellen.

Abschalten: Schalten Sie das Gerät über den Schalter auf "OFF" aus. Trennen Sie das Gerät erst vom Stromnetz, wenn der Abkühlvorgang abgeschlossen ist.

Wartung und Reinigung

Wartungsarbeiten sollten nur von qualifiziertem Personal durchgeführt werden. Vor Wartungsarbeiten das Gerät ausschalten, abkühlen lassen (mind. 15 Min.) und vom Stromnetz trennen.

Aufbau der Luftfilter (Fig. 2)
Aufbau der Luftfilter (Fig. 2)
Zündelektroden (Fig. 3)
Zündelektroden (Fig. 3)

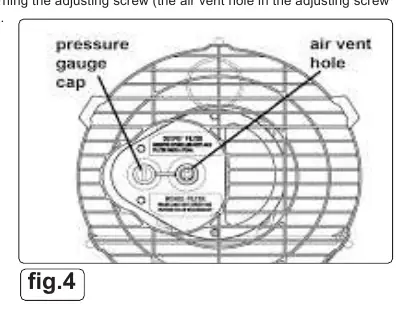

Einstellung des Kompressordrucks (Fig. 4)
Einstellung des Kompressordrucks (Fig. 4)
  • Luftfilter: Regelmäßig reinigen. Den Luftansaugfilter mit mildem Reinigungsmittel waschen und trocknen. Den Luftzufuhrfilter jährlich ersetzen.
  • Düse: Bei Verschmutzung vorsichtig ausbauen und mit Druckluft reinigen.
  • Zündelektroden: Reinigen und bei Bedarf ersetzen.
  • Kompressordruck: Muss werkseitig eingestellt sein und darf nur von Fachpersonal geprüft werden.

Fehlerbehebung

Das Gerät zeigt Fehlercodes auf dem Display an:

  • E1: Flammenausfall oder Überhitzung. Ursache prüfen, Gerät abkühlen lassen und neu starten.
  • E2: Temperaturfühler defekt oder lose Verbindung.
  • LC: Sperrmodus nach 3 Fehlzündungen. Zum Entsperren den Schalter innerhalb von 10 Sekunden 3-mal ein- und ausschalten.

Herstellerinformationen

Sealey

Markenprofil
Herstellerwebsite https://www.sealey.co.uk

Praktische Hilfe

Typische Probleme

Motor startet nicht

Stromversorgung und Sicherung prüfen. Kabel auf Beschädigungen kontrollieren.

E1 Fehlercode (Flammenausfall/Überhitzung)

Ursache der Überhitzung suchen, Lufteinlass/-auslass prüfen, abkühlen lassen und neu starten.

E2 Fehlercode (Temperaturfühler)

Temperaturfühler und dessen Anschlussverbindung auf festen Sitz prüfen.

LC Fehlercode (Sperrmodus)

Gerät ist nach 3 Fehlzündungen gesperrt. Schalter innerhalb von 10 Sekunden 3-mal ein- und ausschalten.

Vor der Verwendung

  • Kraftstoffstand prüfen (nur Diesel oder Kerosin, kein Bio-Diesel).
  • Stromanschluss (230V) und Erdung sicherstellen.
  • Belüftung des Raumes sicherstellen (min. 25 cm²/kW).
  • Sicherheitsabstände zu brennbaren Materialien einhalten.
  • Gerät auf ebener, nicht brennbarer Fläche aufstellen.

Technische Daten in der Praxis

Heizleistung
100.000 BTU/hr (30 kW) für effizientes Heizen.

Abbildungen und Diagramme

  • Fig. 1: Explosionszeichnung zur Montage der Räder und des Griffs.
  • Fig. 1A: Bedienfeld mit Ein-/Ausschalter und Temperaturanzeige.
  • Fig. 2: Aufbau der Luftfilterkomponenten.
  • Fig. 3: Einstellung der Zündelektroden (Abstand 3,1 mm).
  • Fig. 4: Position der Einstellschraube für den Kompressordruck.

Modellkompatibilität

  • Nur Kerosin oder Diesel verwenden.
  • Nicht für den Einsatz in geschlossenen Wohnräumen oder Kellern geeignet.
  • Nicht für den Einsatz in Fahrzeugen geeignet.
