Bedienungsanleitung für Sealey STS103 Digitaler Drehmomentschrauber
Schnellstartanleitung für den Sealey STS103 Digital-Drehmomentschrauber. Erfahren Sie, wie Sie Batterien einlegen, Drehmomentwerte programmieren, zwischen Peak- und Track-Modus wechseln und das Gerät sicher warten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Der Sealey STS103 ist ein präzises digitales Drehmomentwerkzeug für den Einsatz in Werkstatt und Industrie. Dieses Dokument enthält Anweisungen zur Inbetriebnahme, Programmierung von Zielwerten und zur korrekten Wartung. Beachten Sie, dass das Gerät bei Beschädigungen nicht verwendet werden darf und als Präzisionsinstrument vor Stößen geschützt werden muss.
Vorbereitung und Batteriewechsel
Das Gerät benötigt 2 x AAA-Batterien (im Lieferumfang enthalten). Zum Einlegen oder Wechseln der Batterien:
- Lösen Sie die zwei Schrauben an der Position 'B' am Griffende.
- Entfernen Sie vorsichtig die Endkappe.
- Legen Sie die Batterien unter Beachtung der korrekten Polarität ein.
- Setzen Sie die Kappe wieder auf und ziehen Sie die Schrauben fest.
Bedienung und Betriebsmodi
Das Gerät verfügt über zwei Hauptmodi: Peak (Speicherung des Maximalwerts) und Track (Echtzeitanzeige des Drehmoments).
- Ein-/Ausschalten: Drücken Sie die Ein-/Aus-Taste. Das Gerät schaltet sich nach 2 Minuten Inaktivität automatisch ab.
- Moduswahl: Drücken Sie die Ein-/Aus-Taste und innerhalb von 3 Sekunden die Plus-Taste, um zwischen Peak- und Track-Modus zu wechseln.
- Einheitenwechsel: Halten Sie die Ein-/Aus-Taste im eingeschalteten Zustand 5 Sekunden lang gedrückt, um zwischen Nm und lb.ft zu wechseln.
- Drehmoment programmieren: Halten Sie die Plus-Taste 3 Sekunden lang gedrückt, bis 'Set' erscheint. Nutzen Sie die Tasten zur Einstellung des gewünschten Werts. Das Gerät speichert den Wert nach 3 Sekunden automatisch.
Sicherheit und Wartung
- Wenden Sie keine Kraft an, wenn das Gerät ausgeschaltet ist.
- Setzen Sie das Werkzeug keinen starken Magnetfeldern, korrosiven Stoffen, extremer Hitze oder Feuchtigkeit aus.
- Reinigen Sie das Gerät nur mit einem feuchten Tuch; verwenden Sie keine Lösungsmittel.
- Entfernen Sie bei längerer Nichtbenutzung die Batterien.
- Lagern Sie das Gerät an einem kühlen, trockenen und kindersicheren Ort.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Sealey
Praktische Hilfe
Typische Probleme
Display zeigt leeres Batteriesymbol
Batterien müssen sofort ersetzt werden, um die Genauigkeit und Funktion zu gewährleisten.
Zielwert über 100% (5Nm) wird gewählt
Das Display springt auf Null zurück und die Einstellung wird nicht übernommen.
Gerät schaltet sich ab
Automatische Abschaltung erfolgt nach 2 Minuten Inaktivität.
Vor der Verwendung
- Batterien korrekt eingelegt (Polarität prüfen)
- Schrauben am Griffende festgezogen
- Gerät auf Beschädigungen prüfen
- Geeignetes Schuhwerk tragen (rutschfeste Sohlen)
- Arbeitsbereich von Unbefugten freihalten
Technische Daten in der Praxis
- Bereich 0.05-5Nm
- Der messbare Drehmomentbereich des Werkzeugs.
- Genauigkeit ±1%
- Maximale Abweichung vom angegebenen Kapazitätswert.
- 1/4" Hex Drive
- Aufnahme für Standard-Bits.
Abbildungen und Diagramme

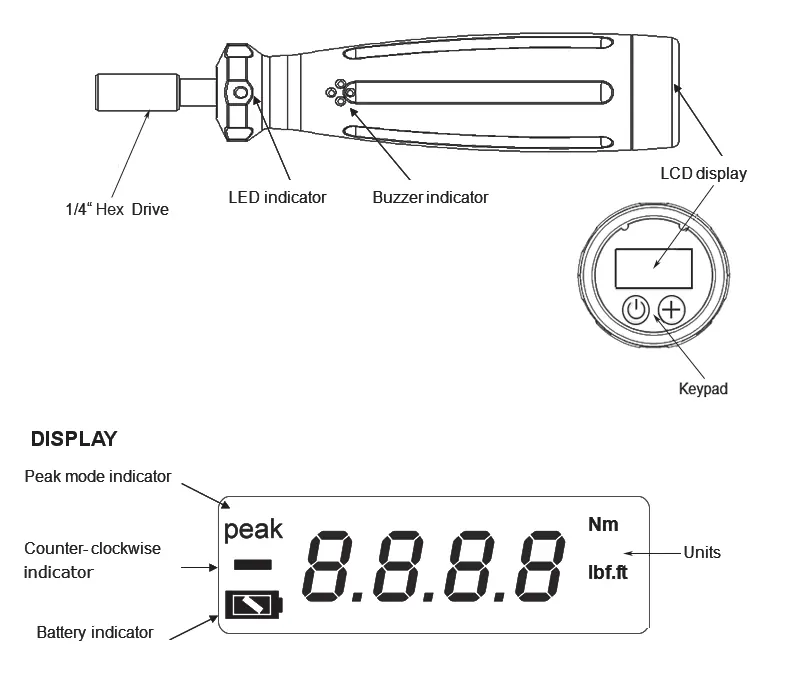

- Fig.1 zeigt die Tastenbelegung und die Symbole auf dem LCD-Display (Peak-Modus, Einheiten, Batteriestatus).
- Fig.2 illustriert den Batteriewechsel durch Lösen der Schrauben an Position B.
Modellkompatibilität
- Nur für den Einsatz in Werkstatt, Automobilbereich und Fabriken vorgesehen.
- Nicht für den Einsatz bei niedriger Batteriespannung geeignet (Gefahr ungenauer Messwerte).
Autor der Aufbereitung
Laura Fischer
Fachredakteurin für Gebrauchsanleitungen
Beschreibt zentrale Funktionen, Einsatzbereiche und Hinweise aus Handbüchern in einer kompakten und nutzerfreundlichen Form.
