Bedienungsanleitung für Sealey VSE6541.V3 Kraftstoffpumpen-Ausbauwerkzeug

Wichtige Informationen aus der Anleitung

Das Sealey VSE6541.V3 ist ein spezialisiertes Werkzeugset, das für den Aus- und Einbau der Hochdruck-Kraftstoffpumpe bei Ford 2.0D EcoBlue Motoren entwickelt wurde. Der Hauptvorteil dieses Werkzeugs besteht darin, dass das Antriebsrad der Kraftstoffpumpe in seiner zeitlich korrekt eingestellten Position verbleibt, wodurch eine erneute Einstellung der Steuerzeiten beim Wiedereinbau der Pumpe entfällt.

Sicherheitshinweise

• Tragen Sie stets einen zugelassenen Augenschutz und geeignete persönliche Schutzausrüstung.
• Stellen Sie sicher, dass das Fahrzeug sicher aufgebockt ist und Achsständer verwendet werden.
• Verwenden Sie keine beschädigten Werkzeuge.
• Achten Sie beim Arbeiten am Motor darauf, dass dieser nicht versehentlich durchgedreht wird.
• Warnung: Eine falsche oder phasenverschobene Nockenwellensteuerung kann zu Kontakt zwischen Ventilkopf und Kolbenkrone führen und den Motor schwer beschädigen.

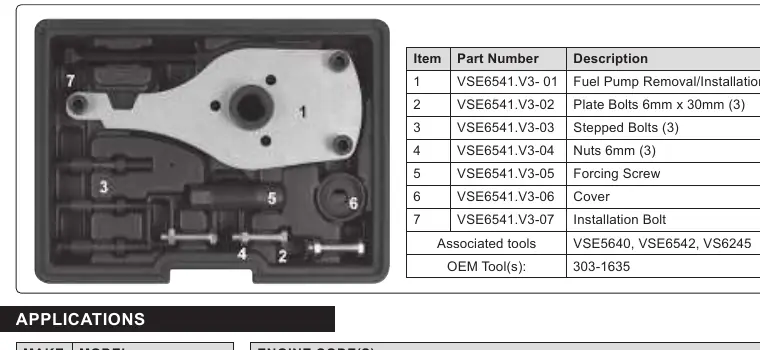

Lieferumfang

• VSE6541.V3-01: Kraftstoffpumpen-Ausbau-/Einbauplatte
• VSE6541.V3-02: Plattenbolzen 6mm x 30mm (3 Stück)
• VSE6541.V3-03: Stufenbolzen (3 Stück)
• VSE6541.V3-04: Muttern 6mm (3 Stück)
• VSE6541.V3-05: Forcing Screw (Druckschraube)
• VSE6541.V3-06: Abdeckung
• VSE6541.V3-07: Einbaubolzen

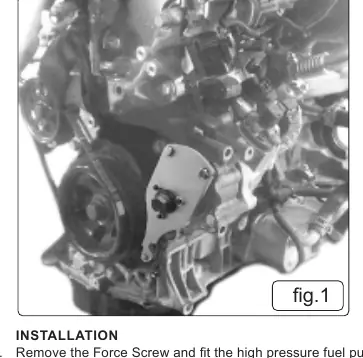

Ausbau der Hochdruck-Kraftstoffpumpe

1. Entfernen Sie die Inspektionsabdeckung vom Steuergehäusedeckel und entfernen Sie die Befestigungsschraube vom Antriebsrad der Einspritzpumpe.
2. Setzen Sie das kurze Ende der VSE6541.03 Stufenbolzen in das Pumpenantriebsrad ein.
3. Bringen Sie die VSE6541.01 Kraftstoffpumpen-Ausbau-/Einbauplatte an und sichern Sie diese mit den mitgelieferten Bolzen am Zylinderblock. Sichern Sie die Platte zusätzlich mit den Muttern an den Stufenbolzen.
4. Trennen Sie die Anschlüsse der Hochdruck-Kraftstoffpumpe.
5. Setzen Sie die geschmierte VSE6541.05 Forcing Screw in die Platte ein und drehen Sie diese im Uhrzeigersinn, um die Kraftstoffpumpe aus dem Antriebsrad zu drücken.

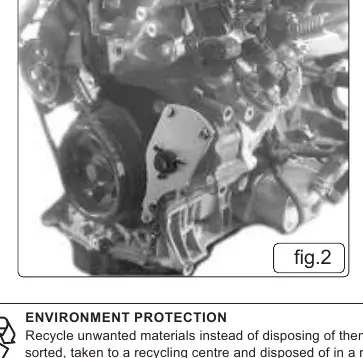

Einbau der Hochdruck-Kraftstoffpumpe

1. Entfernen Sie die Forcing Screw und setzen Sie die Hochdruck-Kraftstoffpumpe in ihre Position.
2. Schieben Sie den VSE6541.07 Einbaubolzen durch die VSE6541.06 Abdeckung und die Platte und schrauben Sie ihn in die Hochdruck-Kraftstoffpumpe. Hinweis: Tragen Sie eine kleine Menge hochwertiges Fett auf die Außenseite der VSE6541.06 Abdeckung auf.
3. Drehen Sie den Einbaubolzen im Uhrzeigersinn, um die Einspritzpumpe in das Antriebsrad und zurück in ihre Position zu ziehen.

Wartung und Pflege

Halten Sie die Gewinde der Forcing Screw stets sauber und schmieren Sie diese regelmäßig mit einem hochwertigen Fett, um eine einwandfreie Funktion zu gewährleisten.
