Sealey ADT200 Getriebeheber-Aufsatz: Anleitung und Montage
Erfahren Sie, wie Sie den Sealey ADT200 Getriebeheber-Aufsatz sicher montieren und bedienen. Diese Anleitung enthält wichtige Sicherheitshinweise, Montageanleitungen und technische Daten für den 200-kg-Aufsatz.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Sealey ADT200 ist ein Getriebeheber-Aufsatz mit 200 kg Tragfähigkeit, der auf Wagenheber mit einem 31-33 mm Zapfen montiert wird. S. 1
Wichtigste Schritte
- Montage der Halterungen und Kette S. 2
- Sicherung der Last S. 1
Erste Inbetriebnahme
- Alten Sattel vom Wagenheber entfernen, ADT200 aufsetzen und mit Mutter (9) und Unterlegscheibe (8) sichern. S. 2
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Instabilität
Nicht auf Asphalt oder weichem Boden verwenden.
S. 1Wartung und Reset
- Regelmäßige Schmierung der Schwenkpunkte und Einstellschrauben. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Tragfähigkeit | 200 kg | Maximale Last | S. 1 |
| Kompatibilität | 31-33 mm Zapfen | Passend für Wagenheber | S. 1 |
Wo es im PDF steht
- Sicherheit und Spezifikationen S. 1
- Montage und Betrieb S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Sealey ADT200 ist ein Getriebeheber-Aufsatz mit einer Tragfähigkeit von 200 kg. Er ist für die Verwendung mit Wagenhebern konzipiert, die über einen Sattelzapfen von 31-33 mm verfügen. Die Anleitung beschreibt die korrekte Montage, Sicherheitsvorkehrungen und den Betrieb des Geräts.
Sicherheitshinweise
- Untergrund: Verwenden Sie das Gerät niemals auf Asphalt oder anderen weichen Oberflächen, da der Wagenheber einsinken oder umkippen kann.
- Sicherung: Verwenden Sie immer die mitgelieferte Sicherungskette, um die Last zu stabilisieren. Verwenden Sie keinen Ersatz für diese Kette.
- Betrieb: Bewegen Sie den Wagenheber niemals, wenn sich der Aufsatz in einer angehobenen Position befindet.
- Personenschutz: Halten Sie unbefugte Personen fern. Tragen Sie rutschfeste Schuhe und entfernen Sie losen Schmuck oder Kleidung.
- Zustand: Prüfen Sie vor der Verwendung alle Teile auf Beschädigungen. Verwenden Sie nur Originalersatzteile.
Technische Daten
- Modell: ADT200
- Tragfähigkeit: 200 kg
- Kompatibilität: Geeignet für Wagenheber mit 31-33 mm Sattelzapfen (z. B. 3000CXD).
Montage
Die Montage erfordert das Zusammenfügen der Sattelbasis, der Halterungen und der Sicherungselemente:
- Packen Sie das Produkt aus und prüfen Sie die Teileliste.
- Montieren Sie die Sattelbasis (1) unter der Sattelplatte (2) und führen Sie den Schwenkzapfen (12) ein. Sichern Sie ihn mit dem Sicherungsring (13).
- Befestigen Sie die Winkelhalterungen (14) an der Sattelplatte (2) mit den langen Schrauben (15), Unterlegscheiben (16) und Muttern (17).
- Montieren Sie die Winkelplatten (19) an den Halterungen (14) mit Schrauben (20), Unterlegscheiben (18) und Muttern (17).
- Befestigen Sie die Kette (27) und den Hakenstift (24) an den Winkelplatten.
Bedienung
Entfernen Sie den vorhandenen Sattel vom Wagenheber und setzen Sie den ADT200 an dessen Stelle. Sichern Sie ihn mit der Mutter (9) und der Unterlegscheibe (8). Der Sattel kann geneigt werden, um die Last besser zu positionieren. Stellen Sie sicher, dass alle Muttern und Bolzen festgezogen sind, bevor Sie die Last bewegen.
Wartung
Schmieren Sie regelmäßig die Schwenkpunkte des Aufsatzes und die Einstellschrauben, um eine reibungslose Funktion zu gewährleisten.
Herstellerinformationen
Sealey
Praktische Hilfe
Typische Probleme
Instabiler Stand des Wagenhebers
Verwenden Sie das Gerät niemals auf Asphalt oder weichen Untergründen.
Last verrutscht während des Transports
Stellen Sie sicher, dass die Sicherungskette korrekt angebracht und gespannt ist.
Vor der Verwendung
- Prüfen Sie alle Teile auf Beschädigungen oder fehlende Komponenten.
- Stellen Sie sicher, dass der Boden eben und nicht rutschig ist.
- Tragen Sie geeignete Sicherheitsschuhe.
- Überprüfen Sie, ob der Wagenheber einen 31-33 mm Zapfen hat.
- Stellen Sie sicher, dass die Last mittig auf dem Aufsatz platziert ist.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Tragfähigkeit
- Maximale Last beträgt 200 kg. Bei Kombination mit Wagenhebern gilt immer die niedrigere Kapazität.
- Kompatibilität
- Passend für Wagenheber mit 31-33 mm Sattelzapfen.
Abbildungen und Diagramme

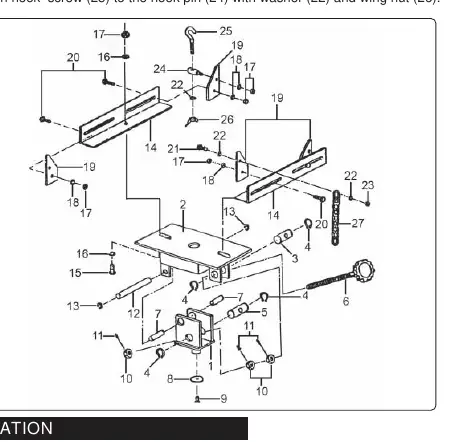

- Die Explosionszeichnung zeigt die korrekte Anordnung der Sattelplatte, der Winkelhalterungen, der Kette und der Schraubverbindungen.
Modellkompatibilität
- Die maximale Kapazität der Kombination aus Wagenheber und Aufsatz ist durch die niedrigste Kapazität der beiden Komponenten begrenzt.
