Bedienungsanleitung für Sealey TIG/MMA HF AC/DC Inverter-Schweißgerät TIG200HFACDC.V2

Erfahren Sie, wie Sie das Sealey TIG/MMA HF AC/DC Inverter-Schweißgerät TIG200HFACDC.V2 sicher bedienen, einrichten und warten. Umfassender Leitfaden zu Schweißmodi, Anschlüssen und technischen Daten.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Das Sealey TIG200HFACDC.V2 ist ein 230V AC/DC Inverter-Schweißgerät für TIG- und MMA-Anwendungen. Es bietet einstellbare Schweißparameter wie Pulsfrequenz, Pre-Flow und Down-Slope. Für den Betrieb bei maximaler Leistung (200A) wird ein 32A-Anschluss empfohlen. S. 2, 3

Wichtigste Schritte

Anschließen der Kabel S. 3
Gasanschluss herstellen S. 3

Erste Inbetriebnahme

Vorbereitung S. 1, 3

Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

Überhitzung

Lassen Sie das Gerät abkühlen, bevor Sie fortfahren.

S. 4

Wartung und Reset

Reinigung S. 4

Technische Daten

Parameter	Wert	Hinweis	Seiten
Stromversorgung	230V	Netzspannung	S. 2
Leistungsbereich	10-200A	Schweißstrombereich	S. 2
Einschaltdauer	100% @ 77A, 15% @ 200A	Duty Cycle	S. 2

Wo es im PDF steht

Sicherheit S. 1, 2
Spezifikationen S. 2
Bedienung S. 3, 4

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Abbildungen anzeigen (5) Weniger anzeigen

Seite 1

Seite 2

Seite 3

Seite 3

Seite 4

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Betriebsanleitung für das Sealey TIG/MMA HF AC/DC Inverter-Schweißgerät (Modell TIG200HFACDC.V2). Das Gerät ist für das Schweißen von Aluminium, Magnesium, Edelstahl, Stahl, Kupfer, Nickel und Titan konzipiert. Für den Betrieb ist ein 230V-Anschluss erforderlich; um die maximale Leistung zu erzielen, wird ein 32A-Anschluss empfohlen.

Sicherheitshinweise

Elektrische Sicherheit: Das Gerät muss ordnungsgemäß geerdet sein. Verwenden Sie einen RCD (Fehlerstromschutzschalter) im Hauptverteiler.
Persönliche Schutzausrüstung: Tragen Sie immer einen Schweißhelm, Schweißhandschuhe und geeignete Schutzkleidung.
Umgebung: Sorgen Sie für ausreichende Belüftung, da Schweißdämpfe gesundheitsschädlich sind. Schweißen Sie nicht in der Nähe von brennbaren Materialien.
Wartung: Trennen Sie das Gerät vor Wartungsarbeiten immer vom Stromnetz. Warten Sie nach dem Ausschalten 15 Sekunden, bis sich die Kondensatoren entladen haben.

Inbetriebnahme und Anschlüsse

Anschlüsse

MMA-Modus: Elektrodenhalter an den positiven (+) Anschluss, Erdungskabel an den negativen (-) Anschluss.
TIG-Modus: Erdungsklemme an den positiven (+) Anschluss, TIG-Brenner an den negativen (-) Anschluss.
Gasanschluss: Verbinden Sie den Regler mit dem Gaseinlass an der Rückseite und dem Gasauslass an der Vorderseite mittels des mitgelieferten Schlauchs. Sichern Sie die Verbindungen mit Schlauchklemmen.
Steuerung: Schließen Sie den Brenner-Stecker oder das optionale Fußpedal (TIG200HFACDCF) an den Steuerungsanschluss an.

Schweißmodi und Bedienung

Das Gerät bietet verschiedene Modi, die über das Bedienfeld (Fig. 2) ausgewählt werden können:

MMA (DC Stick Arc Welding): Einstellung über Up/Down-Tasten. Hot-Start-Strom und Arc-Force können angepasst werden.
DC TIG Welding: Auswahl zwischen Hochfrequenzstart (HF) oder Lift-Start. Einstellbare Parameter: Pre-Flow-Zeit, Schweißstrom, Gas-Delay-Zeit.
DC Pulse TIG Welding: Zusätzlich einstellbar: Puls-Spitzenstrom, Pulsbreite, Pulsfrequenz, Puls-Hintergrundstrom.
AC TIG Welding: Für Aluminium geeignet. Einstellbar: AC-Frequenz und Clear Area Width.
2- oder 4-Takt-Modus: Wählbar über den Trigger-Modus-Selektor. Der 4-Takt-Modus ist ideal für lange Schweißnähte, um Ermüdung zu vermeiden.

Wartung

Reinigung: Entfernen Sie regelmäßig Staub aus dem Inneren des Geräts mit einem Niederdruck-Luftstrahl oder Staubsauger, um die Belüftung nicht zu blockieren.
Brenner: Vermeiden Sie es, den Brenner auf heißen Oberflächen abzulegen. Prüfen Sie die Isolierung regelmäßig auf Schäden.
Gasleitungen: Überprüfen Sie regelmäßig den Zustand der Gasschläuche und Verbindungen.

Herstellerinformationen

Sealey

Markenprofil

Herstellerwebsite Offizielle Website öffnen

Praktische Hilfe

Typische Probleme

Überhitzungsanzeige leuchtet

Unterbrechen Sie den Schweißvorgang und lassen Sie das Gerät abkühlen, bevor Sie fortfahren.

Schlechte Schweißqualität / Instabiler Lichtbogen

Überprüfen Sie die Gaszufuhr, die Elektrodenabnutzung und stellen Sie sicher, dass die Masseverbindung fest sitzt.

Gerät startet nicht oder schaltet ab

Prüfen Sie die Stromversorgung (230V) und ob die Sicherung (empfohlen 32A für max. Leistung) ausgelöst hat.

Vor der Verwendung

Tragen Sie geeignete Schutzkleidung (Schweißhelm, Handschuhe).
Stellen Sie sicher, dass der Arbeitsbereich gut belüftet ist.
Prüfen Sie alle Kabel und Stecker auf Beschädigungen.
Stellen Sie sicher, dass die Gasflasche korrekt angeschlossen und der Druck eingestellt ist.
Prüfen Sie, ob das Werkstück sicher befestigt ist.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Duty Cycle (Einschaltdauer): 100% bei 77A, 15% bei 200A. Gibt an, wie lange das Gerät bei einer bestimmten Stromstärke schweißen kann, bevor eine Abkühlphase nötig ist.
Absorbed Power: 8kW Leistungsaufnahme des Geräts.

Abbildungen und Diagramme

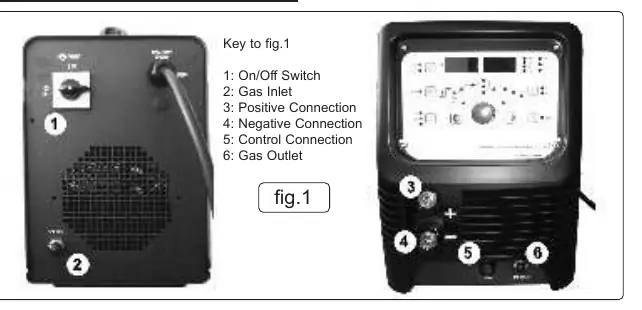

Fig. 1 zeigt die Anschlüsse an der Vorder- und Rückseite: Ein/Aus-Schalter, Gaseinlass, positive/negative Anschlüsse, Steuerungsanschluss und Gasauslass.
Fig. 2 zeigt das Bedienfeld mit Einstellknopf, Strom-/Spannungsanzeige und Modus-Selektoren.
Fig. 3 zeigt die detaillierten Parameter-Indikatoren für die verschiedenen Schweißmodi.

Modellkompatibilität

Optionales Zubehör: MMA01 Elektrodenhalter, TIG200HFACDCF Fußpedal.
Für maximale Leistung ist ein 32A-Stromanschluss erforderlich.
