Schnelle Antworten aus der Anleitung

Kurze Antwort

Die Erstkonfiguration erfolgt über einen Webbrowser unter der Adresse https://192.168.1.200. Die Standard-Anmeldedaten sind Benutzername 'admin' und Passwort 'firewall'. S. 25, 26

Wichtigste Schritte

Installation der Festplatte S. 14, 21
Erdung des Geräts S. 16, 23

Erste Inbetriebnahme

Verbinden Sie den Management-PC mit Port 0/MGMT und rufen Sie https://192.168.1.200 auf. S. 25

Probleme und Lösungen

AC-Strommodul funktioniert nicht

Prüfen Sie die Kabelverbindungen am Gerät und an der Stromquelle.

S. 20

Wartung und Reset

Drücken Sie die Reset-Taste für mehr als 3 Sekunden, um die Werkseinstellungen wiederherzustellen. S. 9

Technische Daten

Parameter	Wert	Hinweis	Seiten
Stromversorgung	100–240 V AC	Eingangsspannung	S. 12
Max. Stromverbrauch	< 25 W	Maximale Leistungsaufnahme	S. 12

Wo es im PDF steht

Produktübersicht S. 8, 9, 10
Installation S. 13, 14, 15, 16
Inbetriebnahme S. 18, 19

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 11

Seite 20

Seite 21

Seite 25

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen zur Hardware-Installation und Inbetriebnahme der Ruijie RG-WALL 1600-Z3200-S Firewall. Es umfasst Sicherheitsvorkehrungen, Umgebungsanforderungen, Montageanleitungen für Schränke oder Werkbänke, Verkabelung (Erdung und Strom) sowie die Erstkonfiguration über die Weboberfläche.

Produktübersicht

Die Firewall verfügt über eine Frontblende mit Statusanzeigen für Festplatte, Stromversorgung (PWSR), Systemstatus (SYS) sowie diverse Netzwerkanschlüsse (elektrisch und optisch). Auf der Rückseite befinden sich der Stromanschluss, der Netzschalter, der Erweiterungssteckplatz für eine Festplatte und der Erdungsanschluss.

Vorbereitung der Installation

Stellen Sie sicher, dass der Installationsort folgende Anforderungen erfüllt:

Ausreichende Belüftung und Freiraum (mindestens 0,4 m um das Gerät).
Stabile Stromversorgung (100–240 V AC, 50–60 Hz).
Geeignete Temperatur (0°C bis 45°C) und Luftfeuchtigkeit.
Ordnungsgemäße Erdung des Standorts.

Installation des Geräts

Das Gerät kann in einem 19-Zoll-Schrank oder auf einer Werkbank installiert werden. Achten Sie bei der Montage im Schrank darauf, dass die Montagewinkel sicher befestigt sind. Bei der Aufstellung auf einer Werkbank müssen die mitgelieferten Gummifüße angebracht werden.

Installation der Festplatte (optional)

Die Firewall unterstützt eine optionale 1-TB-Festplatte (RG-NSEC-HDD-1T). Wichtig: Das Gerät muss vor der Installation der Festplatte ausgeschaltet sein. Die Festplatte unterstützt kein Hot-Swapping.

Verkabelung und Inbetriebnahme

Schließen Sie das Erdungskabel an den Erdungsanschluss des Geräts und des Schranks/der Werkbank an. Verbinden Sie das Stromkabel und sichern Sie es mit dem mitgelieferten Clip. Zur Erstkonfiguration verbinden Sie einen PC mit dem Port 0/MGMT.

Erstkonfiguration

Standardmäßig ist der DHCP-Server auf Port 0/MGMT aktiviert. Greifen Sie über einen Webbrowser auf die Adresse https://192.168.1.200 zu. Die Standard-Anmeldedaten lauten:

Benutzername: admin
Passwort: firewall

Fehlerbehebung

Bei Problemen mit der Stromversorgung prüfen Sie die Kabelverbindungen. Wenn die serielle Konsole keine Ausgabe anzeigt, überprüfen Sie die Kabelverbindung und die Baudrate. Bei Problemen mit optischen Ports stellen Sie sicher, dass die Wellenlängen übereinstimmen und die Verbindung nicht vertauscht ist.

Praktische Hilfe

Typische Probleme

AC-Strommodul funktioniert nicht

Prüfen Sie, ob das Stromkabel korrekt an der Steckdose und am Gerät angeschlossen ist.

Serielle Konsole zeigt keine Ausgabe

Überprüfen Sie die Kabelverbindung und die Baudrate-Einstellungen in der HyperTerminal-Software.

Optischer Port funktioniert nicht

Prüfen Sie, ob Sende- und Empfangsleitungen vertauscht sind, ob die Wellenlängen übereinstimmen und ob die maximale Kabellänge eingehalten wurde.

Vor der Verwendung

Stellen Sie sicher, dass das Gerät ordnungsgemäß geerdet ist.
Prüfen Sie, ob die Stromversorgung den Anforderungen entspricht (100-240V AC).
Stellen Sie sicher, dass ausreichend Platz für die Belüftung vorhanden ist.
Bereiten Sie das notwendige Werkzeug vor (Schraubendreher, ESD-Handschuhe).
Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie eine Festplatte installieren.

Technische Daten in der Praxis

Stromversorgung: 100–240 V AC, 50–60 Hz; 0,65 A
Max. Stromverbrauch: Weniger als 25 W
Betriebstemperatur: 0°C bis 45°C

Abbildungen und Diagramme

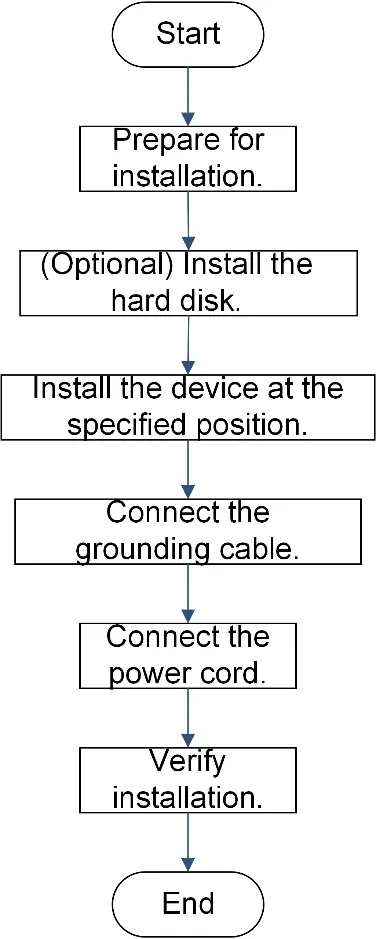

Die Anleitung enthält ein Flussdiagramm für die Installationsschritte.
Es gibt detaillierte Abbildungen zur Installation der optionalen Festplatte.
Ein Diagramm zeigt die Verbindung zwischen Management-PC und Firewall-Port 0/MGMT.

Modellkompatibilität

Verwenden Sie nur die mitgelieferten Stromkabel.
Die Festplatte RG-NSEC-HDD-1T ist für dieses Modell vorgesehen.
USB-Laufwerke sollten das FAT32-Dateisystem verwenden.
