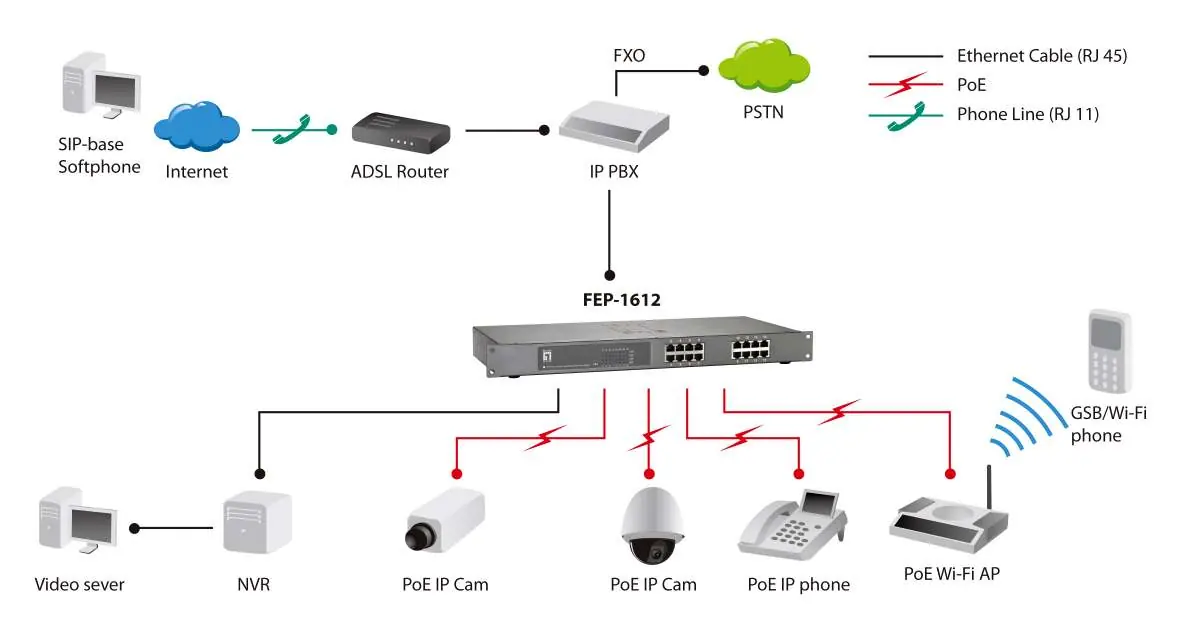

Der Conceptronic FEP-1612W380 ist ein 16-Port Fast Ethernet PoE-Switch, der für die Stromversorgung und Datenübertragung von Netzwerkgeräten wie IP-Kameras, VoIP-Telefonen oder WLAN-Zugangspunkten entwickelt wurde. Das Gerät unterstützt die PoE-Standards IEEE 802.3af und 802.3at.
Produktbeschreibung
Der Switch verfügt über 16 Ports mit 10/100 Mbit/s. Er bietet eine automatische MDI/MDI-X-Erkennung, wodurch die Verwendung von speziellen Crossover-Kabeln entfällt. Das Gerät ist für den Einsatz in Netzwerken konzipiert, die eine zuverlässige Datenübertragung und Fernstromversorgung erfordern.
Installation
Das Gerät ist für die 19-Zoll-Rack-Montage vorgesehen. Es handelt sich um ein Plug-and-Play-Gerät, das keine komplexe Konfiguration erfordert. Stellen Sie sicher, dass die Umgebungstemperatur den Betriebsbereich von -40°C bis 45°C nicht überschreitet und eine ausreichende Belüftung gewährleistet ist.
Technische Daten
- PoE-Budget: 380W
- Ports: 16 x 10/100Mbps Fast Ethernet
- Backplane: 3,2 Gbit/s
- MAC-Adresstabelle: 4K
- Abmessungen: 480 x 200 x 44 mm
- Gewicht: 2,85 kg
Herstellerinformationen
Conceptronic
Praktische Hilfe
Typische Probleme
Überprüfen Sie das Stromkabel und den Ein-/Ausschalter am Gerät.
Stellen Sie sicher, dass das angeschlossene Gerät den Standards IEEE 802.3af oder 802.3at entspricht und das PoE-Budget von 380W nicht überschritten wird.
Vor der Verwendung
- Stellen Sie sicher, dass das Gerät in einem 19-Zoll-Rack montiert werden kann.
- Prüfen Sie, ob die PoE-Geräte den Standards IEEE 802.3af oder 802.3at entsprechen.
- Stellen Sie sicher, dass die Umgebungstemperatur zwischen -40°C und 45°C liegt.
- Vergewissern Sie sich, dass die Luftfeuchtigkeit im Betrieb zwischen 10% und 90% liegt.
