Dieses Dokument dient als technisches Handbuch und Datenblatt für die Ruijie RG-WALL 1600-Z5100-S Cloud-Managed Firewall. Es enthält wichtige Informationen zur Hardware-Installation, den technischen Spezifikationen sowie zur Inbetriebnahme über die Ruijie Cloud-Plattform. Bitte stellen Sie sicher, dass das Gerät gemäß den Sicherheitsrichtlinien in einem 19-Zoll-Rack installiert wird.
Produktübersicht
Die RG-WALL 1600-Z5100-S ist eine leistungsstarke Firewall, die für den Einsatz an Internet-Übergängen, Bereichsgrenzen und Rechenzentren konzipiert ist. Sie zeichnet sich durch KI-basierte Sicherheitsfunktionen, redundante Stromversorgung und eine einfache Verwaltung über die Ruijie Reyee App aus.
Installation und Lieferumfang
Stellen Sie vor der Installation sicher, dass alle Komponenten vorhanden sind:
- RG-WALL 1600-Z5100-S Chassis
- Netzkabel und gelb/grünes Erdungskabel
- 4 Gummipuffer
- 2 L-förmige Montagewinkel
- 8 M4 x 8 mm Senkkopfschrauben
- Konsolenkabel und Netzwerkkabel
Das Gerät ist für die Montage in einem Standard-19-Zoll-Rack vorgesehen. Achten Sie auf eine ausreichende Belüftung und halten Sie die Betriebstemperatur zwischen 0°C und 45°C ein.
Cloud-Management und Inbetriebnahme
Die Firewall unterstützt eine einfache Inbetriebnahme und Verwaltung:
- Ruijie Cloud: Ermöglicht die zentrale Verwaltung, Konfiguration und Überwachung von Sicherheitsrichtlinien.
- Ruijie Reyee App: Ideal für die schnelle Einrichtung und laufende Wartung über ein Mobiltelefon.
- Port Scan & Traffic Learning: Automatisierte Identifizierung von IP-Adressen und Port-Nummern zur Erstellung von Zugriffsrichtlinien ohne tiefgreifende Fachkenntnisse.
Technische Spezifikationen
Das Gerät bietet folgende Schnittstellen:
- 8 x 10/100/1000BASE-T Ports
- 2 x 1GE SFP Ports
- 4 x 10GE SFP+ Ports
- 1 x RJ45 Management Port, 1 x RJ45 Konsolenport
- 2 x USB 2.0 Ports
Die Stromversorgung erfolgt über zwei steckbare Module (eines im Lieferumfang enthalten) mit einer Eingangsspannung von 100-240 V und einem maximalen Verbrauch von unter 60 W.
Wartung und Fehlerbehebung
Das Gerät verfügt über ein intelligentes Diagnosezentrum zur Fehleranalyse. Nutzen Sie die "Policy Simulation Space"-Funktion, um Auswirkungen von Richtlinienänderungen vorab zu prüfen und so Ausfallzeiten zu minimieren. Bei einem Ausfall eines Netzteils schaltet das System automatisch auf das redundante Modul um.
Praktische Hilfe
Typische Probleme
Stromausfall oder Netzteilfehler
Das Gerät unterstützt redundante Netzteile. Prüfen Sie, ob beide Module korrekt eingesetzt sind und Strom erhalten.
Unsicherheit bei Richtlinienänderungen
Nutzen Sie den 'Policy Simulation Space', um die Auswirkungen von Änderungen vorab zu analysieren, ohne den laufenden Betrieb zu unterbrechen.
Schwierigkeiten bei der Ersteinrichtung
Verwenden Sie die Ruijie Reyee App für eine geführte Inbetriebnahme und automatisierte Port-Erkennung.
Vor der Verwendung
- Prüfen Sie den Lieferumfang auf Vollständigkeit (Chassis, Kabel, Halterungen).
- Stellen Sie sicher, dass eine 19-Zoll-Rack-Umgebung vorhanden ist.
- Verbinden Sie das Gerät mit dem Stromnetz (100-240V).
- Schließen Sie das Erdungskabel an.
- Laden Sie die Ruijie Reyee App für die Inbetriebnahme herunter.
Technische Daten in der Praxis
- Firewall-Durchsatz
- Maximale Datenverarbeitungsrate (bis zu 15 Gbps).
- Betriebstemperatur
- 0°C bis 45°C; außerhalb dieses Bereichs kann die Hardware beschädigt werden.
Abbildungen und Diagramme

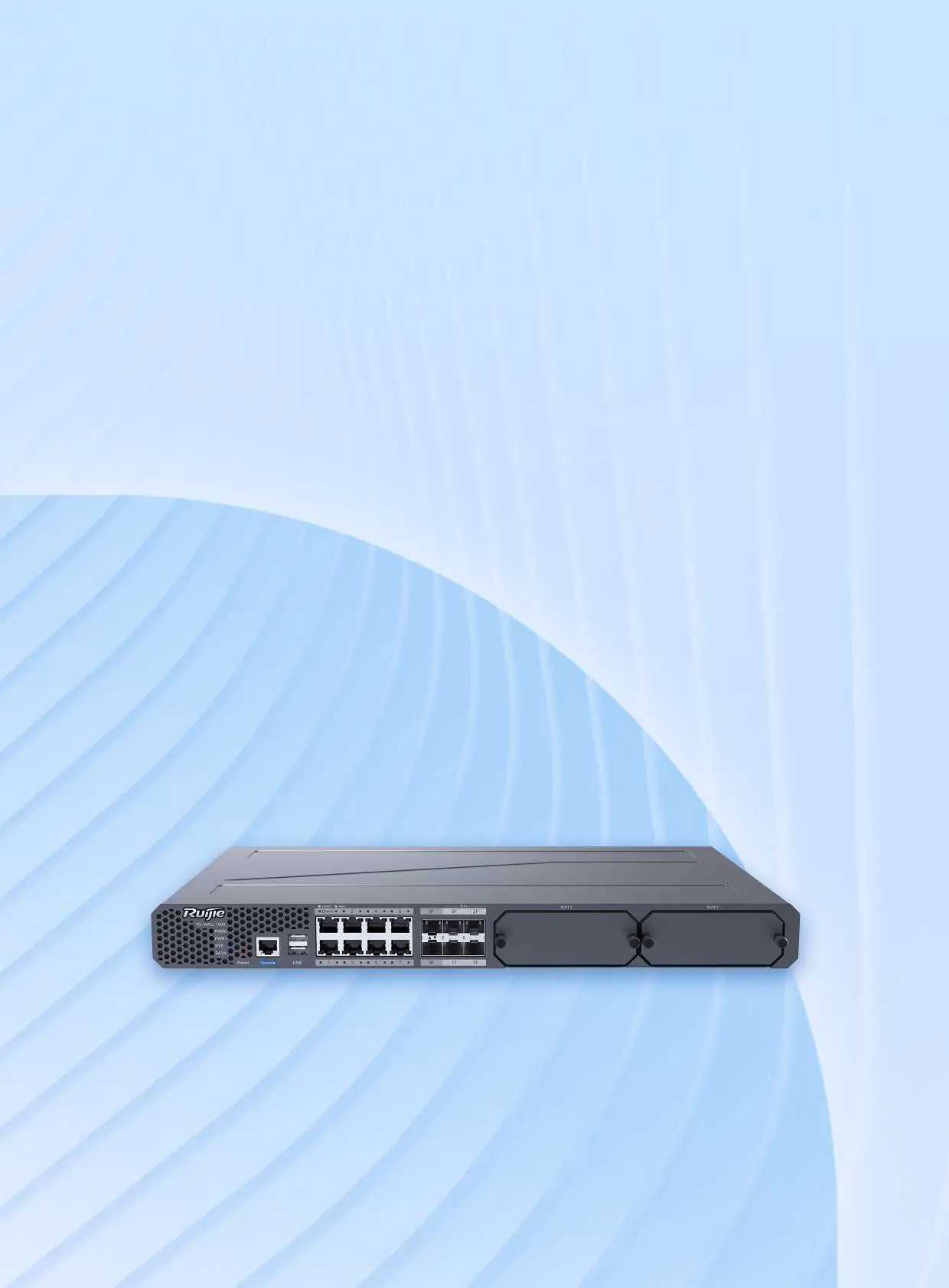

- Die Vorderseite zeigt die Status-LEDs, Konsolen- und USB-Ports sowie die Netzwerkanschlüsse (RJ45 und SFP).
- Die Rückseite enthält die Anschlüsse für die redundanten Netzteile und den Ein-/Ausschalter.
Modellkompatibilität
- Erfordert 19-Zoll-Rack-Montage.
- Unterstützt optionale 1 TB SATA-Festplatte.
- Leistung kann durch Lizenzen (RG-WALL 1600-Z5100-S-1G-LIC) erweitert werden.
