Bedienungsanleitung für Rugged Ridge Suspension Seat 13406.XX
Schnelle Anleitung zur Montage und Nutzung des Rugged Ridge Suspension Seat (13406.XX / 13416.XX). Erfahren Sie, wie Sie den Sitz installieren, die Lendenwirbelstütze einstellen und die Luftpumpe korrekt verwenden.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Montage und Nutzung der Rugged Ridge Suspension Seats (Modelle 13406.XX und 13416.XX). Bitte beachten Sie, dass für die Installation in Jeep TJ Wranglern der Baujahre 1997–2002 ein zusätzlicher Sitzadapter erforderlich ist.
Montage des Sitzes
- Drücken Sie die Kunststoffabdeckungen fest auf die Seite der Sitzverstellhalterung.
- Platzieren Sie den Verstellknopf auf der Welle und drücken Sie ihn fest an. Wiederholen Sie dies auf der anderen Seite.
- Stellen Sie sicher, dass alle Abdeckungen und Knöpfe sicher befestigt sind.
Installation im Fahrzeug
- Entfernen Sie den alten Sitz vom Sitzgestell, indem Sie die 4 Schrauben lösen. Bewahren Sie diese Schrauben für die spätere Verwendung auf.
- Entfernen Sie die Schienen (Slider) von den alten Sitzen (4 Schrauben). Bewahren Sie diese ebenfalls auf.
- Um die hinteren 2 Schrauben zu erreichen, drücken Sie den Schienenhebel nach unten und schieben Sie die Schiene nach vorne.
- Montieren Sie die Schienen an den neuen Sitzen. Verwenden Sie die Abstandshalter vom alten Sitz, um die Schiene auszurichten.
- Befestigen Sie die Schiene am neuen Sitz mit den 4 Schrauben aus Schritt 5.
- Platzieren Sie die Schiene wieder auf dem Sitzgestell und befestigen Sie sie mit den 4 Schrauben aus Schritt 4.
Einstellung der Lendenwirbelstütze
Der Sitz verfügt über eine manuelle Lendenwirbelstütze:
- Aufpumpen: Schließen Sie das Luftventil (zuschrauben) und betätigen Sie die Luftpumpe. Nicht übermäßig aufpumpen.
- Luft ablassen: Schrauben Sie das Luftventil auf, um Luft abzulassen, bis der gewünschte Komfort erreicht ist.
- Positionierung: Verlegen Sie den Luftschlauch und die Pumpe unter den Sitz. Nutzen Sie die Klettbänder an der Seite, um die Pumpe so zu befestigen, dass sie beim Ein- und Aussteigen nicht stört (Fahrerseite: empfohlen rechts/innen; Beifahrerseite: empfohlen links/außen).
Sicherheitshinweise
Der Sitz verfügt über zusätzliche Schlitze für Renngurte. Die Modifikation des Sitzes für bestimmte Gurtsysteme liegt in der Verantwortung des Benutzers. Stellen Sie sicher, dass die Installation von Sicherheitsgurten den Anweisungen des Gurtherstellers entspricht.
Praktische Hilfe
Typische Probleme
Sitz passt nicht in 1997-2002 Jeep TJ Wrangler
Ein zusätzlicher Sitzadapter ist erforderlich.
Lendenwirbelstütze zu hart oder zu weich
Luftventil aufschrauben, um Luft abzulassen, oder zuschrauben und pumpen, um aufzupumpen.
Vor der Verwendung
- Alte Schrauben vom Sitz und den Schienen aufbewahren (werden wiederverwendet).
- Abstandshalter vom alten Sitz für die Schienen aufbewahren.
- Sitzabdeckungen und Einstellknöpfe vor der Installation fest anbringen.
- Luftschlauch unter dem Sitz verlegen.
Technische Daten in der Praxis
- Kompatibilität
- Geeignet für 1976 - 2002 CJ und Wrangler Modelle.
- Lendenwirbelstütze
- Manuell einstellbar über eine Luftpumpe mit Ventil.
Abbildungen und Diagramme

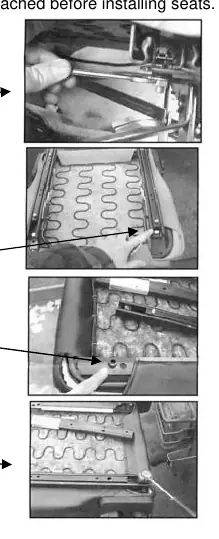

- Die Anleitung zeigt die Demontage der alten Sitzschienen und die Wiederverwendung der Hardware.
- Die Abbildungen verdeutlichen die Positionierung der Luftpumpe mittels Klettbändern.
Modellkompatibilität
- 1997-2002 TJ Wranglers benötigen einen speziellen Sitzadapter.
- Sitz ist für die Verwendung mit Renngurten vorbereitet, erfordert aber ggf. Modifikationen.
