Einbauanleitung für Rugged Ridge High Back Vordersitz
Erfahren Sie, wie Sie den Rugged Ridge High Back Vordersitz (Modelle 13402.XX, 13412.XX, 13403.XX) in Ihren Jeep CJ oder Wrangler (1976-2002) einbauen. Diese Anleitung enthält Schritte zur Montage der Sitzschienen, Abdeckungen und Knöpfe...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt den Einbau der Rugged Ridge High Back Vordersitze (Modelle 13402.XX, 13412.XX, 13403.XX) in Jeep CJ und Wrangler Fahrzeuge der Baujahre 1976 bis 2002. Wichtiger Hinweis: Für alle Sitze, die in Jeep TJ Wranglers der Baujahre 1997-2002 eingebaut werden, ist eine zusätzliche Sitzadapter-Halterung erforderlich.
Montage der Sitzkomponenten
Bevor der Sitz in das Fahrzeug eingebaut wird, müssen die Kunststoffabdeckungen und der Verstellknopf montiert werden:
- Drücken Sie die Kunststoffabdeckungen fest auf die Seite der Metall-Sitzverstellhalterung (auf beiden Seiten).
- Platzieren Sie den Verstellknopf auf der Verstellwelle und drücken Sie ihn fest an. Wiederholen Sie dies für die andere Seite.
- Überprüfen Sie vor dem Einbau, ob alle Abdeckungen und Knöpfe sicher befestigt sind.
Einbau des Sitzes in das Fahrzeug
Der Einbau erfordert die Wiederverwendung von Teilen des alten Sitzes:

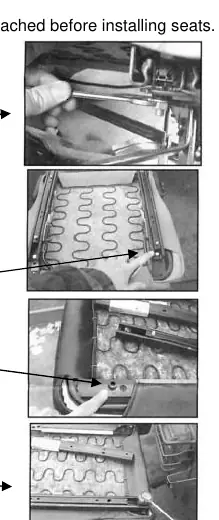

- Entfernen Sie den alten Sitz vom Sitzgestell (Riser), indem Sie die 4 Schrauben lösen. Bewahren Sie diese Schrauben für den späteren Gebrauch auf.
- Entfernen Sie die Sitzschienen (Slider) von den alten Sitzen durch Lösen der 4 Schrauben. Bewahren Sie diese Schrauben auf. Hinweis: Um die hinteren 2 Schrauben zu erreichen, drücken Sie den Schienenhebel nach unten und schieben Sie den Sitz nach vorne.
- Platzieren Sie die Schienen auf den neuen Sitzen. Verwenden Sie die Abstandshalter (Spacers) vom alten Sitz, um die Schiene auszurichten.
- Befestigen Sie die Schiene mit den 4 Schrauben aus Schritt 5 am neuen Sitz.
- Platzieren Sie den Sitz vorsichtig zurück auf das Sitzgestell und befestigen Sie ihn mit den 4 Schrauben aus Schritt 4.
Praktische Hilfe
Typische Probleme
Sitz passt nicht in 1997-2002 Jeep TJ Wrangler
Für diese Modelle ist zwingend eine zusätzliche Sitzadapter-Halterung erforderlich.
Schrauben für die Sitzschienen sind nicht zugänglich
Drücken Sie den Schienenhebel nach unten und schieben Sie den Sitz nach vorne, um die hinteren Schrauben freizulegen.
Vor der Verwendung
- Prüfen Sie, ob alle Teile (Sitz, Abdeckungen, Knopf) vorhanden sind.
- Stellen Sie sicher, dass Sie die alten Schrauben und Abstandshalter (Spacers) für die Wiederverwendung aufbewahren.
- Prüfen Sie, ob für Ihr Fahrzeugmodell (Jeep TJ 1997-2002) ein Adapter erforderlich ist.
Technische Daten in der Praxis
- 13402.XX / 13412.XX / 13403.XX
- Modellnummern für die Factory Style Ersatzsitze.
- 1976 - 2002 CJ - Wrangler
- Kompatible Fahrzeugmodelle für diesen Sitz.
Abbildungen und Diagramme
- Die Anleitung enthält Diagramme zur Montage der Kunststoffabdeckungen und des Verstellknopfes.
- Die Anleitung enthält Fotos zur Demontage der alten Sitzschienen und zur Montage am neuen Sitz.
Modellkompatibilität
- Kompatibel mit Jeep CJ und Wrangler (1976-2002).
- Jeep TJ Wrangler (1997-2002) erfordert einen zusätzlichen Sitzadapter.
