Installationsanleitung für Rugged Ridge 13722.XX Jeep Wrangler Ersatzverdeck

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt die Installation des Rugged Ridge Ersatzverdecks für Jeep Wrangler YJ (Modelle 1988-1995). Beachten Sie vor Beginn folgende Hinweise:

• Installationstemperatur: Das Verdeck sollte bei einer Umgebungstemperatur von über 22°C (72°F) installiert werden. Bei niedrigeren Temperaturen zieht sich der Stoff zusammen, was die Montage erschwert.
• Sicherheit: Tragen Sie während der gesamten Installation eine Schutzbrille.
• Materialverhalten: Es ist normal, dass der Stoff nach der Lagerung im Karton Falten aufweist. Diese glätten sich innerhalb weniger Tage nach der Installation von selbst.

Benötigte Werkzeuge

• Schuhlöffel
• Schutzbrille
• Teppichmesser (Razor Knife)

Demontage des alten Verdecks

1. Entfernen Sie die Seitenfenster und das Heckfenster. Nehmen Sie die Metall-Heckklappenstange ab und legen Sie diese beiseite, da sie wiederverwendet wird.
2. Lösen Sie die mittleren und hinteren Stofflaschen vom Rahmen.
3. Ziehen Sie die Spreizstangen nach unten und drücken Sie den hinteren Stützbügel nach vorne.
4. Lösen Sie die hinteren Ecken des Verdecks, indem Sie den Kunststoffstreifen aus der Halterung am Fahrzeug ziehen.
5. Lösen Sie das alte Verdeck über den Türen, entfernen Sie den vorderen Kunststoffstreifen aus dem Windschutzscheibenkanal und nehmen Sie das Verdeck ab.

Installation des neuen Verdecks

1. Positionieren Sie das neue Verdeck auf dem Fahrzeug und befestigen Sie es an den mittleren und hinteren Bügeln.
2. Führen Sie den vorderen Kunststoffstreifen in die Halterung des Windschutzscheibenkanals ein.
3. Drücken Sie den vorderen Stützbügel ganz nach vorne, bis er in die Kerbe der Gürtelschiene einrastet. Drücken Sie den unteren Teil der hinteren Stütze nach vorne, um die Installation der Seitenteile zu erleichtern.
4. Setzen Sie die hinteren Ecken des Verdecks in die hinteren Eckhalterungen ein.
5. Ziehen Sie den unteren hinteren Stützbügel zurück, bis er in die Kerbe der Seitenschiene einrastet.
6. Beginnen Sie die Reißverschlüsse 5-8 cm (2-3 Zoll) am Verdeck und an den hinteren Seitenteilen.
7. Drücken Sie den Kunststoffstreifen an der Vorderseite des Seitenteils in den Haltekanal am vorderen Stützbügel.
8. Schieben Sie den Kunststoffstreifen an der Unterseite des Seitenteils in die Seitenhalterung. Schließen Sie anschließend die oberen und hinteren Reißverschlüsse.
9. Drücken Sie die innere Spreizstange nach oben, bis sie einrastet.
10. Öffnen Sie die Heckklappe. Schieben Sie die Heckscheibenhalterung auf die Unterseite der Heckscheibe. Schließen Sie die Reißverschlüsse der Heckscheibe. Drücken Sie die Heckscheibenhalterung in die Oberseite der Heckklappenhalterung.

Installation der Türbezüge

1. Befestigen Sie die Druckknöpfe am Verdeck über den Türen an den Stiften am Fahrzeug.
2. Lösen Sie die Kunststoffhalterung an der Unterseite der Stofftür und entfernen Sie diese. Schneiden Sie ggf. die Nähte der alten Türbezüge mit einem Teppichmesser auf, um sie vom Rahmen zu entfernen.
3. Trennen Sie die Klettverschlüsse der neuen Türbezüge und ziehen Sie den neuen Bezug auf den Rahmen, beginnend oben. Arbeiten Sie sich von Ecke zu Ecke vor. Ein Schuhlöffel kann beim Dehnen der Türhäute über die oberen Türrahmen helfen.
4. Installieren Sie die oberen Türen wieder, indem Sie die Stifte in die Ösen der unteren Türen einsetzen.
5. Befestigen Sie den Druckknopf an der Vorderseite der oberen Tür und schieben Sie den Kunststoffstreifen an der Unterseite der Softtür in die Halterung der Stahltür.

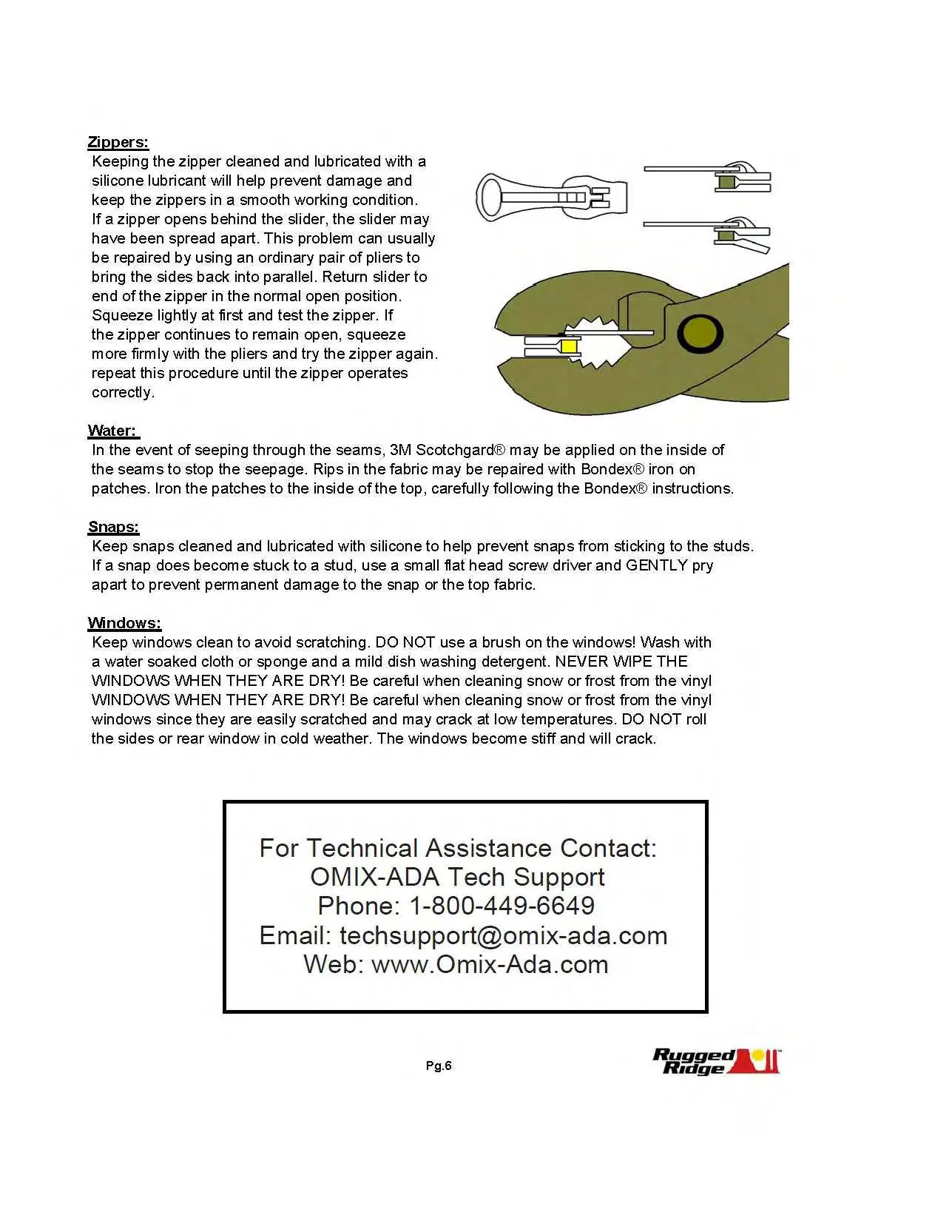

Pflege und Wartung

• Waschen: Das Gewebe sollte regelmäßig mit Seife, warmem Wasser und einer weichen Bürste gereinigt werden. Mit klarem Wasser abspülen.
• Reißverschlüsse: Sauber halten und mit Silikonspray schmieren. Wenn sich ein Reißverschluss öffnet, kann der Schieber vorsichtig mit einer Zange zusammengedrückt werden, um die Seiten wieder parallel auszurichten.
• Wasser: Bei Undichtigkeiten an den Nähten kann 3M Scotchgard auf der Innenseite aufgetragen werden. Risse im Stoff können mit Bondex-Aufbügelflicken repariert werden.
• Druckknöpfe: Sauber und geschmiert halten. Festsitzende Knöpfe vorsichtig mit einem flachen Schraubendreher lösen.
• Fenster: Nur mit wassergetränktem Tuch oder Schwamm und mildem Spülmittel reinigen. Keine Bürsten verwenden. Nicht bei Kälte rollen, da das Vinyl spröde wird und reißen kann.
