Installationsanleitung für Rugged Ridge 13723.XX Stoffverdeck und Türen

Wichtige Informationen aus der Anleitung

Dieses Produkt ist für den Jeep Wrangler TJ (Modelljahre 1997-2006) konzipiert. Für eine einfache Installation sollte das Verdeck bei einer Umgebungstemperatur von über 22 °C (72 °F) montiert werden. Bei niedrigeren Temperaturen zieht sich der Stoff zusammen, was die Montage erschwert. Falten im Stoff nach dem Auspacken sind normal und glätten sich innerhalb weniger Tage nach der Installation.

Entfernen des alten Verdecks

1. Entfernen Sie die Seitenscheiben und das Heckfenster. Nehmen Sie die Heckklappenstange ab (diese wird wiederverwendet).
2. Lösen Sie die Kunststoffstreifen über den Türen aus den Kanälen.
3. Lösen Sie die Verriegelung am Windschutzscheibenrahmen.
4. Lösen Sie die hinteren Ecken des Verdecks aus den Halterungen am Fahrzeug.
5. Öffnen Sie die Klappe um den mittleren Bügel.
6. Lösen Sie den Stoff vom hinteren Bügel und lassen Sie den Bügel auf die Heckklappe fallen.
7. Klappen Sie das Verdeckgestänge auf die Heckklappe und entfernen Sie die Schrauben an den Ecken des Headers.
8. Klappen Sie den Stoff nach hinten, um die Schrauben am Header freizulegen. Entfernen Sie diese und nehmen Sie das alte Verdeck ab.

Installation des neuen Verdecks

1. Bei 1997er Modellen muss die Kunststoff-Extrusion am Türrahmen entfernt werden.
2. Stellen Sie sicher, dass die mittleren und hinteren Bügel nach unten geklappt sind.

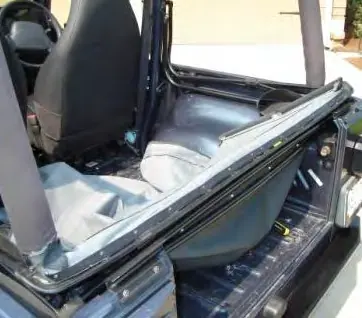

3. Legen Sie das neue Verdeck mit der Rückseite nach oben aus. Richten Sie den Kunststoffstreifen am Header aus und befestigen Sie ihn mit den Schrauben (beginnend in der Mitte).
4. Schlagen Sie den Stoff über den Header und befestigen Sie die Ecken.

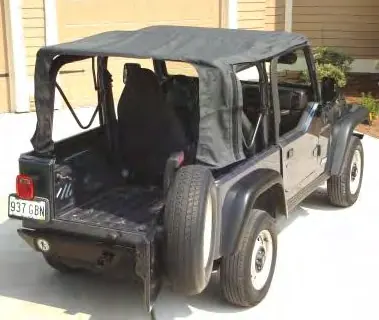

5. Heben Sie das Gestänge an, rasten Sie den Stoff am hinteren Bügel ein und befestigen Sie die Klettverschlüsse.
6. Befestigen Sie die hinteren Ecken des Verdecks in den Halterungen am Fahrzeug.
7. Schließen Sie die Header-Verriegelungen an der Windschutzscheibe.

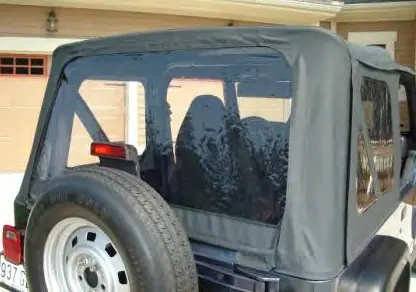

8. Installieren Sie die Seitenscheiben und das Heckfenster in umgekehrter Reihenfolge der Demontage.

Installation der neuen Türabdeckungen

1. Entfernen Sie die alten Türabdeckungen, indem Sie die Nähte mit einem Teppichmesser auftrennen.
2. Legen Sie die neue Abdeckung flach hin. Arbeiten Sie die Ecken des Türrahmens in die Taschen der Abdeckung ein.
3. Verwenden Sie einen Schuhlöffel als Hilfsmittel, um die Ecken ohne Beschädigung des Stoffes über den Rahmen zu ziehen.
4. Achten Sie darauf, dass die Abdeckung straff sitzt und die Klettverschlüsse korrekt geschlossen sind.
5. Installieren Sie die oberen Türen wieder am Fahrzeug.

Pflege und Wartung

• Waschen: Verwenden Sie warmes Wasser, Seife und eine weiche Bürste.

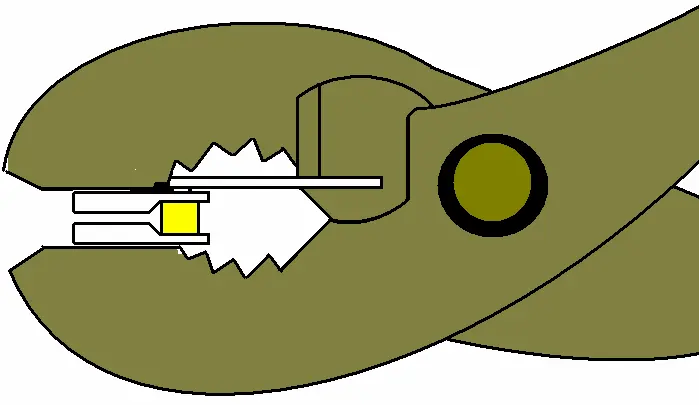

• Reißverschlüsse: Sauber halten und mit Silikonspray schmieren. Bei Problemen können die Schieber vorsichtig mit einer Zange nachjustiert werden.
• Fenster: Nur mit einem feuchten Tuch und mildem Reinigungsmittel reinigen. Niemals trocken abwischen, um Kratzer zu vermeiden. Nicht bei Kälte rollen, da das Vinyl brechen kann.
• Druckknöpfe: Sauber halten und bei Bedarf mit Silikon schmieren.
