Diese Dockingstation erweitert die Konnektivität Ihres USB-C- oder Thunderbolt-fähigen Geräts (PC, Laptop, Mobiltelefon). Sie unterstützt eine Vielzahl von Anschlüssen, darunter HDMI, USB-C Video, USB-A, Gigabit Ethernet, SD/MicroSD-Kartenleser und Audio. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, da das Gerät während des Betriebs warm werden kann.
Produktbeschreibung und Anschlüsse
Das Gerät bietet folgende Schnittstellen:
- Upstream: USB-C Stecker zum Anschluss an den Host.
- Downstream: 1x HDMI (bis 8K/30Hz), 1x USB-C Video & Daten (bis 8K/30Hz oder 10Gbps), 2x USB-A 10G, 1x USB-A 5G, 1x RJ45 Gigabit Ethernet, SD/MicroSD 4.0 Kartenleser, 3.5mm Audio-Anschluss.
- Stromversorgung: USB-C PD-Ladeanschluss (unterstützt bis zu 100W PD, davon 85W für den PC).
Anschluss und Verwendung
Verbinden Sie das USB-C-Kabel des Docks direkt mit Ihrem Host-Computer. Das Gerät ist Plug-and-Play-fähig. Für eine optimale Leistung und Stromversorgung der angeschlossenen Geräte wird empfohlen, ein PD-Netzteil an den PD-Ladeanschluss anzuschließen.
Sicherheitshinweise
Warnung: Es ist normal, dass das Gerät während des Betriebs warm wird. Um Überhitzung zu vermeiden:
- Sorgen Sie für ausreichende Belüftung um das Gerät herum.
- Vermeiden Sie längeren Hautkontakt mit dem Gerät, wenn es in Betrieb ist.
- Verwenden Sie das Gerät nicht im Bett (unter Kissen oder Decken).
- Verwenden Sie das Gerät nicht in der Nähe von Wasser (Waschbecken, Badewanne).
- Schließen Sie das Gerät niemals mit nassen Händen an oder ab.
Technische Daten
- Betriebstemperatur: 0°C bis 45°C
- Lagertemperatur: -10°C bis 70°C
- Luftfeuchtigkeit: 10% bis 90% RH (nicht kondensierend)
- Gewicht: 187g
- Abmessungen: 220 x 43.5 x 16 mm
Support
Bei technischen Fragen oder RMA-Anliegen erreichen Sie den Support von Montag bis Freitag, 9:00 bis 17:00 Uhr PST unter +1 (818) 727-7000 oder per E-Mail an [email protected].
Praktische Hilfe
Typische Probleme
Gerät wird während des Betriebs warm
Dies ist ein normaler Betriebszustand. Sorgen Sie für ausreichende Belüftung und vermeiden Sie direkten Hautkontakt.
Keine Internetverbindung über RJ45
Prüfen Sie die LED-Anzeige: Orange bedeutet Netzwerkverbindung hergestellt, gelbes Blinken bedeutet Datenübertragung.
Auflösung entspricht nicht den Erwartungen
Die tatsächliche Auflösung hängt vom Host-Gerät ab. Für Dual 4K/60Hz ist Unterstützung für DP1.4 & DSC am Host erforderlich.
Vor der Verwendung
- Prüfen Sie den Lieferumfang auf Vollständigkeit (Main Unit).
- Stellen Sie sicher, dass Ihr Host-Gerät DP Alt Mode unterstützt.
- Verbinden Sie das USB-C-Kabel fest mit dem Host-Computer.
- Schließen Sie bei Bedarf ein PD-Netzteil an den PD-Port an, um den Host zu laden.
Technische Daten in der Praxis
- HDMI / Type-C Video
- Unterstützt bis zu 8K/30Hz oder Dual 4K/30Hz (MST) bzw. Dual 4K/60Hz (SST, abhängig vom Host).
Abbildungen und Diagramme

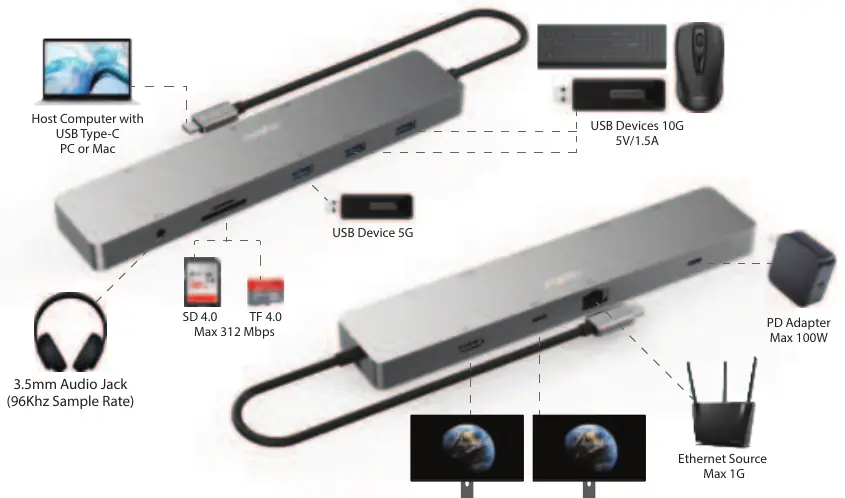

- Das Diagramm zeigt die Verbindung des Host-Computers mit dem USB-C-Kabel.
- Es illustriert die Position der USB-Geräte, SD/TF-Karten, Audio-Anschluss und PD-Adapter.
Modellkompatibilität
- Erfordert Host-Geräte mit DP Alt Mode Unterstützung.
- Dual 4K/60Hz erfordert Host-Unterstützung für DP1.4 & DSC.
