Installationsanleitung für Wandleuchte Resistex Trillon

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installationsanweisungen für die Wandleuchte Resistex Trillon. Es richtet sich an professionelle Installateure und enthält wichtige Sicherheitsvorkehrungen sowie eine Schritt-für-Schritt-Anleitung zur Montage.

Sicherheitshinweise

Die Installation muss zwingend von einem professionellen Installateur unter Einhaltung der geltenden Normen und Vorschriften für elektrische Anlagen durchgeführt werden.

• Arbeiten Sie niemals an der Leuchte, während diese unter Spannung steht.
• Beachten Sie die ESD-Norm (Schutz vor elektrostatischen Entladungen) und handhaben Sie die Komponenten mit entsprechender Vorsicht.
• Befolgen Sie strikt die beschriebenen Montageschritte.

Montage und Installation

Die Installation erfolgt in 12 Schritten. Stellen Sie sicher, dass die Stromversorgung vor Beginn der Arbeiten unterbrochen ist.

1. Schalten Sie die Stromversorgung ab.
2. Bereiten Sie die Montagebasis vor.
3. Markieren Sie die Bohrlöcher an der Wand.
4. Bohren Sie die Löcher und setzen Sie Dübel ein.
5. Befestigen Sie die Basis an der Wand.
6. Führen Sie den elektrischen Anschluss durch (ON/OFF).
7. Sichern Sie die Kabelverbindungen.
8. Verschrauben Sie die Basis fest.
9. Setzen Sie das Gehäuse auf die Basis.
10. Richten Sie das Gehäuse aus.
11. Fixieren Sie das Gehäuse mit den Schrauben.
12. Schalten Sie die Stromversorgung wieder ein.

Wartung und Reinigung

Um die Lebensdauer der Leuchte zu gewährleisten, beachten Sie bitte folgende Hinweise:

• Verwenden Sie keine chemischen oder scheuernden Produkte zur Reinigung der Leuchte.
• Bewahren Sie diese Installationsanleitung für zukünftige Wartungsarbeiten oder die Demontage auf.

Technische Daten

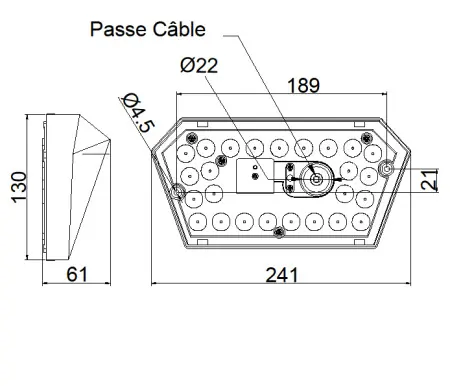

Die Abmessungen der Leuchte betragen 241 mm in der Breite, 130 mm in der Höhe und 61 mm in der Tiefe. Weitere Informationen finden Sie auf der Website www.resistex-sa.com.
