Installationsanleitung für LED-Modul Resistex Resiclic

Schnelle Installationsanleitung für das LED-Modul Resistex Resiclic. Erfahren Sie, wie Sie das Modul sicher montieren, die Farbtemperatur einstellen und das System anschließen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Schritte 1-5: Vorbereitung, Modulverbindung und Farbtemperatureinstellung Seite 2 Schritte 6-8: Einbau in das Deckengitter und Netzanschluss Seite 2

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und Inbetriebnahme des LED-Moduls Resistex Resiclic. Die Installation darf ausschließlich durch qualifiziertes Fachpersonal unter Einhaltung der geltenden elektrischen Sicherheitsvorschriften erfolgen. Bewahren Sie diese Anleitung für zukünftige Wartungsarbeiten auf.

Sicherheitshinweise

  • Arbeiten Sie niemals am Leuchtmittel, wenn dieses unter Spannung steht.
  • Das Modul ist empfindlich gegenüber elektrostatischen Entladungen (ESD). Treffen Sie entsprechende Vorsichtsmaßnahmen bei der Handhabung.
  • Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel zur Pflege des Leuchtmittels.

Installation

Schritte 1-5: Vorbereitung, Modulverbindung und Farbtemperatureinstellung
Schritte 1-5: Vorbereitung, Modulverbindung und Farbtemperatureinstellung

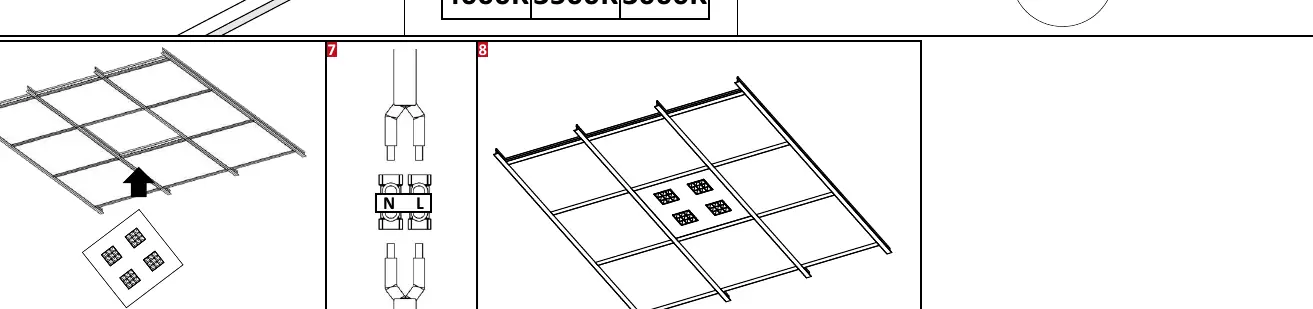

Schritte 6-8: Einbau in das Deckengitter und Netzanschluss
Schritte 6-8: Einbau in das Deckengitter und Netzanschluss
  1. Schalten Sie die Stromversorgung vor Beginn der Arbeiten vollständig aus.
  2. Verbinden Sie die LED-Module untereinander.
  3. Schließen Sie das Netzteil an die Module an.
  4. Wählen Sie die gewünschte Farbtemperatur über den Schalter am Modul.
  5. Verbinden Sie das System mit dem Treiber.
  6. Setzen Sie das Modul in das Deckengitter ein.
  7. Schließen Sie die Netzleitung (N und L) an die Klemmen an.
  8. Schalten Sie die Stromversorgung wieder ein.

Einstellung der Farbtemperatur

Das Modul verfügt über einen Schalter zur Auswahl der Farbtemperatur:

  • WW: 4000K
  • NW: 3500K
  • CW: 3000K

Praktische Hilfe

Typische Probleme

Elektrostatische Entladung (ESD)

Treffen Sie bei der Handhabung des Moduls entsprechende Vorsichtsmaßnahmen, um Schäden durch ESD zu vermeiden.

Spannung am Leuchtmittel

Arbeiten Sie niemals am Leuchtmittel, solange dieses unter Spannung steht. Schalten Sie den Strom vor der Installation ab.

Vor der Verwendung

  • Stromversorgung vor Arbeitsbeginn unterbrechen
  • Installation nur durch qualifiziertes Fachpersonal durchführen lassen
  • ESD-Schutzmaßnahmen beachten
  • Kompatibilität des Deckengitters prüfen
