Installationsanleitung für Resistex Miks Einbaustrahler
Erfahren Sie, wie Sie den Resistex Miks Einbaustrahler sicher installieren und warten. Diese Anleitung enthält Schritt-für-Schritt-Anweisungen zur Montage, Verkabelung und Inbetriebnahme.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die fachgerechte Installation des Resistex Miks Einbaustrahlers. Bitte beachten Sie, dass die Installation ausschließlich durch einen qualifizierten Elektrofachmann unter Einhaltung der geltenden elektrischen Normen und Vorschriften durchgeführt werden darf.
Sicherheitshinweise:
- Arbeiten Sie niemals am Gerät, während es unter Spannung steht.
- Beachten Sie das Risiko elektrostatischer Entladungen (ESD-Norm) und handhaben Sie das Gerät mit entsprechender Vorsicht.
Montage und Installation
Die Installation erfolgt in mehreren Schritten:
- Vorbereitung: Schneiden Sie eine Öffnung mit einem Durchmesser von 69 mm (+/- 1 mm) in die Decke.
- Vorbereitung des Strahlers: Bereiten Sie den Einbaustrahler für den Einbau vor.
- Elektrischer Anschluss: Öffnen Sie die Anschlussklemme. Schließen Sie die Stromkabel gemäß der Kennzeichnung (N für Neutralleiter, L für Außenleiter) an.
- Einbau: Führen Sie den Strahler in die Deckenöffnung ein. Die Federklammern halten das Gerät sicher in der Position.
- Abschluss: Stellen Sie sicher, dass das Kabel nicht eingeklemmt ist und der Strahler bündig abschließt.
Wartung und Pflege
Um die Lebensdauer des Produkts zu gewährleisten, beachten Sie bitte folgende Hinweise:
- Verwenden Sie zur Reinigung des Strahlers keine chemischen oder scheuernden Reinigungsmittel.
- Bewahren Sie diese Installationsanleitung für spätere Wartungsarbeiten oder den Ausbau des Geräts auf.
Praktische Hilfe
Typische Probleme
Gerät funktioniert nicht nach Installation
Überprüfen Sie den korrekten Anschluss an N (Neutralleiter) und L (Außenleiter) in der Anschlussklemme.
Beschädigung durch elektrostatische Entladung
Handhaben Sie das Gerät vorsichtig gemäß ESD-Normen.
Vor der Verwendung
- Stromversorgung vor Arbeitsbeginn vollständig unterbrechen
- Deckenöffnung mit exakt 69 mm Durchmesser vorbereiten
- Installation durch qualifiziertes Fachpersonal sicherstellen
- Kabel auf korrekten Sitz in der Klemme prüfen

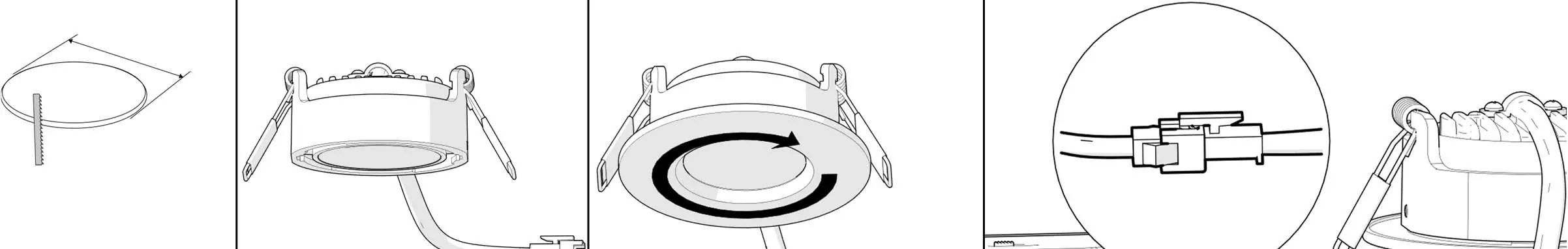

Abbildungen und Diagramme
- Schritt 1: Ausschneiden der Deckenöffnung
- Schritt 4: Anschluss der elektrischen Leitungen an die Klemme

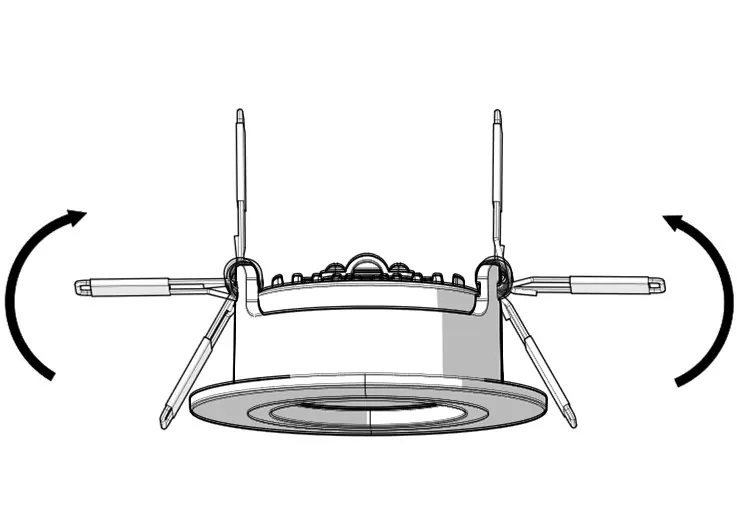

- Schritt 8: Einsetzen des Strahlers in die Decke mittels Federklammern
- Schritt 9: Korrekte Kabelführung ohne Einklemmgefahr
