Installationsanleitung für Resistex Noclip LED-Leuchte

Diese Installationsanleitung bietet eine Schritt-für-Schritt-Anleitung für die Montage und den elektrischen Anschluss der Resistex Noclip LED-Leuchte. Erfahren Sie alles über Sicherheitsvorkehrungen, Verdrahtungsschemata für verschiedene...

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die fachgerechte Installation der Resistex Noclip LED-Leuchte. Die Installation muss zwingend durch qualifiziertes Fachpersonal unter Einhaltung der geltenden elektrischen Normen und Vorschriften erfolgen. Beachten Sie, dass bei der Handhabung ESD-Schutzmaßnahmen (Schutz vor elektrostatischer Entladung) erforderlich sind.

Sicherheitshinweise

  • Arbeiten Sie niemals an der Leuchte, während diese unter Spannung steht.
  • Die Installation muss durch einen professionellen Installateur erfolgen.
  • Beachten Sie die ESD-Normen bei der Handhabung.
  • Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel für die Leuchte.

Montage und Installation

Die Montage erfolgt durch die Befestigung der Clips an der Decke oder Wand, in die die Leuchte anschließend eingesetzt wird.

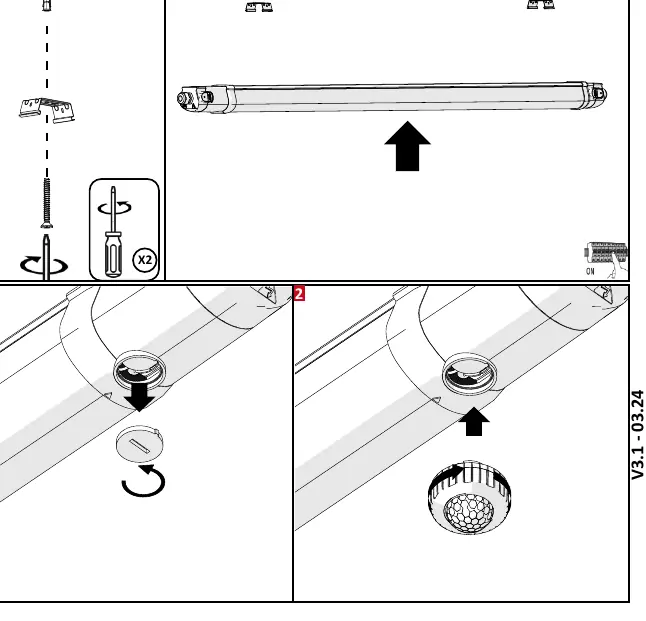

Montageschritte für die Befestigungsclips
Montageschritte für die Befestigungsclips
  1. Bohren Sie die Löcher für die Befestigungsclips (siehe Montagezeichnung).
  2. Montieren Sie die Clips sicher an der Montagefläche.
  3. Setzen Sie die Leuchte in die Clips ein, bis sie einrastet.

Elektrischer Anschluss

Die Leuchte unterstützt verschiedene Anschlussvarianten (ON/OFF, HF, BP, DALI). Stellen Sie sicher, dass die Stromversorgung vor dem Anschluss unterbrochen ist.

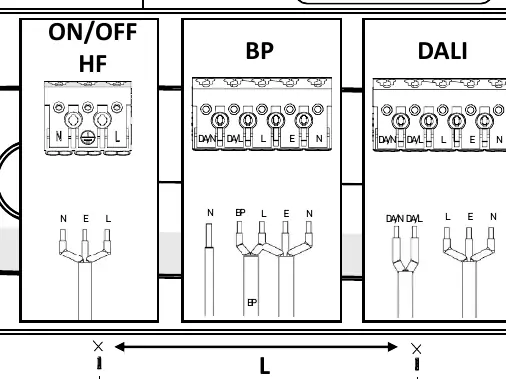

Verdrahtungsschemata für ON/OFF, HF, BP und DALI Varianten
Verdrahtungsschemata für ON/OFF, HF, BP und DALI Varianten
  • Zulässige Kabel: Verwenden Sie ausschließlich Kabel vom Typ HO5RN-F.
  • Nicht zulässige Kabel: Die Verwendung von U-1000 R2V Kabeln ist untersagt.
  • Verdrahtung: Beachten Sie die spezifischen Anschlussdiagramme für Ihr Modell (ON/OFF, HF, BP oder DALI), die auf der Rückseite der Leuchte bzw. im Anschlussbereich aufgedruckt sind.

Montageabstände

Die Abstände zwischen den Befestigungspunkten (L) hängen von der Länge der Leuchte ab:

Tabelle der Montageabstände (L) für 1200mm und 1500mm Leuchten
Tabelle der Montageabstände (L) für 1200mm und 1500mm Leuchten
  • 1200mm Leuchte: Montageabstand L zwischen 700mm und 1000mm.
  • 1500mm Leuchte: Montageabstand L zwischen 900mm und 1200mm.

Praktische Hilfe

Typische Probleme

Verwendung falscher Kabeltypen

Verwenden Sie nur HO5RN-F Kabel. U-1000 R2V Kabel sind für dieses Produkt nicht zulässig.

Unsachgemäße Reinigung

Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel, um die Oberfläche der Leuchte nicht zu beschädigen.

Vor der Verwendung

  • Stromversorgung vor Beginn der Arbeiten vollständig unterbrechen.
  • Sicherstellen, dass die Installation durch qualifiziertes Fachpersonal erfolgt.
  • ESD-Schutzmaßnahmen während der Montage beachten.
  • Montageabstand (L) basierend auf der Leuchtenlänge (1200mm oder 1500mm) prüfen.
  • Kabeltyp auf Eignung (HO5RN-F) prüfen.

Abbildungen und Diagramme

  • Die Anschlussdiagramme zeigen die spezifische Belegung für ON/OFF, HF, BP und DALI Varianten.
  • Die Montagezeichnung verdeutlicht die Verwendung der Clips und die korrekte Ausrichtung der Leuchte.

Modellkompatibilität

  • Die Leuchte ist in verschiedenen Konfigurationen erhältlich (ON/OFF, HF, BP, DALI), die unterschiedliche Verdrahtungsschemata erfordern.
