Bedienungsanleitung für AYRTON Domino LT Moving Head

Wichtige Informationen aus der Anleitung

Der AYRTON Domino LT ist ein professioneller Moving Head für den Einsatz auf Bühnen, in Theatern und Diskotheken. Das Gerät ist für den Innenbereich konzipiert und verfügt über eine IP65-Schutzklasse. Die Installation und Wartung darf nur von qualifiziertem Fachpersonal durchgeführt werden. Achten Sie darauf, das Gerät niemals direkt in die Sonne zu richten, da dies die Linsen beschädigen kann. Halten Sie einen Mindestabstand von 0,5 Metern zu brennbaren Oberflächen ein.

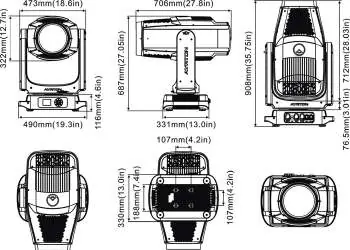

Geräteübersicht

Der Domino LT ist mit einer 1050W LED-Lichtquelle ausgestattet, die eine Lebensdauer von über 20.000 Stunden bietet. Zu den Hauptmerkmalen gehören ein 15:1 Zoom (3,5° bis 53°), CMY-Farbmischung, zwei rotierende Gobo-Räder, ein Framing-System mit vier shutter-Blättern und ein integrierter drahtloser CRMX TiMo RDM-Empfänger.

Installation und Montage

Die Montage muss sicher und stabil erfolgen. Verwenden Sie die mitgelieferten Omega-Halterungen und sichern Sie das Gerät immer mit einem zusätzlichen Sicherheitsseil. Stellen Sie sicher, dass die Tragstruktur das Zehnfache des Gerätegewichts (60 kg) tragen kann. Achten Sie bei der Installation im Freien darauf, dass die Frontlinse nicht zur Sonne zeigt, wenn das Gerät ausgeschaltet ist oder sich im Standby-Modus befindet.

DMX-Anschluss und Steuerung

Verbinden Sie den DMX-Controller über ein 5-poliges XLR-Kabel mit dem Gerät. Bei langen Kabelwegen oder elektrisch gestörten Umgebungen wird die Verwendung eines DMX-Terminators (120 Ohm Widerstand zwischen Pin 2 und 3) am letzten Gerät der Kette empfohlen. Das Gerät unterstützt DMX-512, RDM, ArtNet und sACN.

Menü und Einstellungen

Das Display ermöglicht den Zugriff auf alle Einstellungen. Das Hauptmenü wird durch Doppelklicken der Taste aufgerufen. Hier können Sie die DMX-Startadresse festlegen, den Betriebsmodus wählen (Stand-alone, Basic, Extend, Domino, User Modes) und verschiedene Optionen wie Pan/Tilt-Umkehrung, Lüftersteuerung und Display-Einstellungen konfigurieren.

Wartung und Reinigung

Um eine lange Lebensdauer zu gewährleisten, ist eine regelmäßige Wartung erforderlich. Reinigen Sie die Außenlinse und die Lüfter wöchentlich, um Staubablagerungen zu vermeiden und eine effiziente Kühlung sicherzustellen. Nach Wartungsarbeiten, bei denen das Gehäuse geöffnet wurde, muss zwingend ein IP-Test mit dem Ayrton IP-Kit durchgeführt werden, um die Dichtigkeit zu gewährleisten. Verwenden Sie für die Reinigung ein feuchtes, fusselfreies Tuch; vermeiden Sie Alkohol oder Lösungsmittel.

Fehlerbehebung

Das Gerät führt beim Einschalten einen Selbsttest durch. Wenn das Display eine Fehlermeldung wie "Err channel is XX" anzeigt, deutet dies auf ein Problem mit einem Sensor oder Motor hin. Wenn der Fehler nach einem Reset weiterhin besteht, wenden Sie sich bitte an Ihren Händler oder den Hersteller. Selbstreparaturen sind nicht zulässig.
