Bedienungsanleitung für Mega Lite Followbot 1000W LED-Scheinwerfer
Erfahren Sie, wie Sie den Mega Lite Followbot 1000W LED-Scheinwerfer sicher installieren, anschließen und bedienen. Diese Anleitung enthält Details zu DMX-Einstellungen, Controller-Betrieb, Gobo-Installation und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

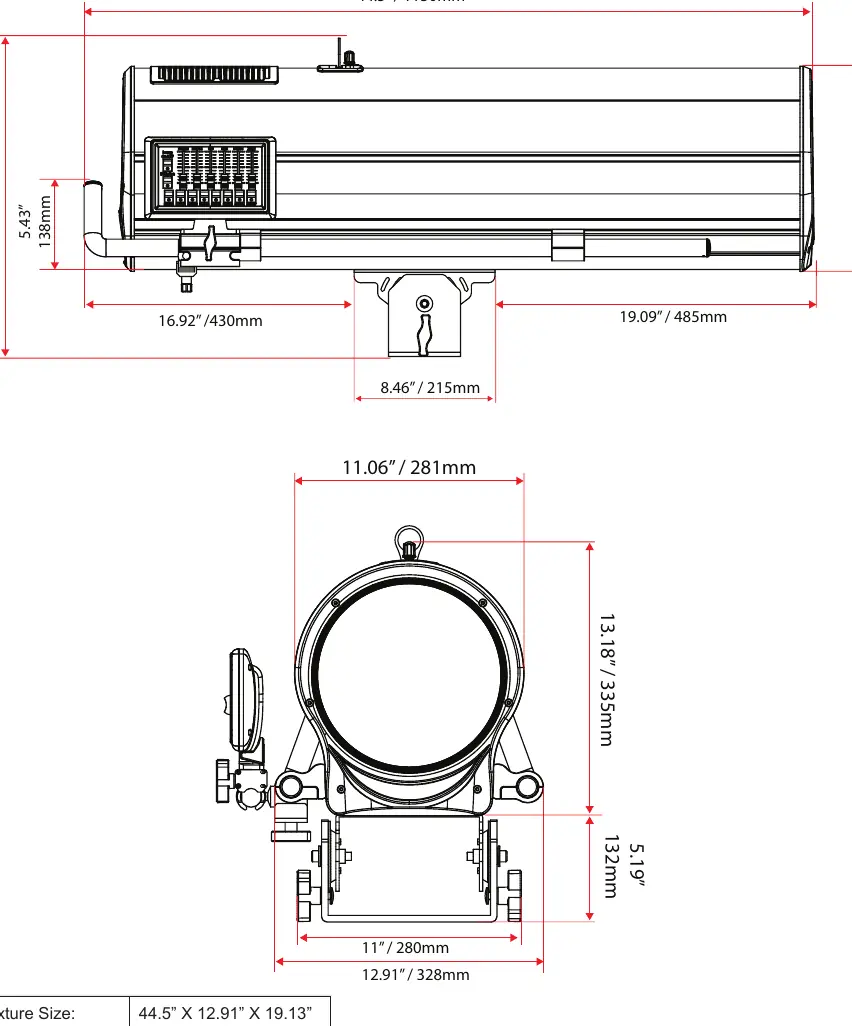

Der Mega Lite Followbot 1000W ist ein professioneller LED-Scheinwerfer für den Innenbereich. Diese Anleitung beschreibt die sichere Installation, den Anschluss an Strom- und DMX-Systeme sowie die Bedienung über den mitgelieferten Rail-Controller. Beachten Sie, dass das Gerät nicht für den Außenbereich geeignet ist und eine Erdung zwingend erforderlich ist.
Installation und Sicherheit
Die Installation muss von qualifiziertem Fachpersonal durchgeführt werden. Achten Sie auf folgende Sicherheitsvorkehrungen:
- Halten Sie einen Mindestabstand von 2 Fuß (ca. 60 cm) zu Flammen ein.
- Installieren Sie das Gerät nicht in der Nähe von Wärmequellen.
- Verwenden Sie immer ein sekundäres Sicherheitskabel zur Befestigung am Stativ.
- Stellen Sie sicher, dass alle Kabel ordnungsgemäß gesichert sind.
- Das Gerät muss geerdet sein.
Strom- und DMX-Anschluss
Das Gerät verfügt über ein automatisches Schaltnetzteil (100-240V AC). Schließen Sie das Gerät niemals an ein Dimmersystem an.
- DMX-Anschluss: Verwenden Sie 5-polige XLR-Kabel. Die Buchsen sind parallel verdrahtet.
- Terminierung: Am letzten Gerät in der DMX-Kette muss ein Terminator verwendet werden.
- Kabelbelegung: Pin 1 (Schirm), Pin 2 (Signal -), Pin 3 (Signal +).
Controller-Betrieb
Der Followbot wird mit einem Rail-Controller geliefert. Um diesen zu verwenden:
- Stellen Sie die DMX-Startadresse des Scheinwerfers auf 001.
- Schließen Sie den Controller an den 5-poligen Anschluss "Controller Connection" an.
- Hinweis: Schließen Sie nicht gleichzeitig ein DMX-Pult an, da das DMX-Signal Vorrang hat.
- Aufnahmefunktion: Drücken Sie die rote Record-Taste, stellen Sie die Fader für die gewünschte Szene ein und speichern Sie diese auf einer der Preset-Tasten (1-7).
- Wiedergabe: Schalten Sie die Record-Taste aus und wählen Sie das gewünschte Preset (1-7).
Gobo-Installation
Der Scheinwerfer unterstützt Gobos mit folgenden Spezifikationen:
- Gobo-Größe: 39,5 mm Außendurchmesser, 23,5 mm Bildgröße.
- Dicke: Maximal 2 mm.
- Einbau: Die Seite mit der Markierung 'B' muss nach hinten, die Seite 'F' nach vorne zeigen. Die reflektierende Beschichtung muss zur Lichtquelle zeigen.
Wartung und Reinigung
Das Gerät sollte jährlich von einem Experten überprüft werden. Achten Sie darauf, dass alle Schrauben fest sitzen und keine Verformungen am Gehäuse vorliegen. Reinigen Sie das Gehäuse nur von außen mit Wasser und Seife.
Praktische Hilfe
Typische Probleme
Lampe leuchtet nicht
Stellen Sie sicher, dass die 'Lamp On'-Funktion in Verbindung mit dem Dimmer aktiviert ist.
DMX-Signalprobleme
Stellen Sie sicher, dass das letzte Gerät in der Kette mit einem DMX-Terminator abgeschlossen ist.
Controller funktioniert nicht
Stellen Sie sicher, dass die DMX-Startadresse auf 001 eingestellt ist und kein DMX-Pult gleichzeitig angeschlossen ist.
Vor der Verwendung
- Prüfen Sie, ob das Gerät geerdet ist.
- Stellen Sie sicher, dass ein sekundäres Sicherheitskabel angebracht ist.
- Prüfen Sie, ob die DMX-Startadresse auf 001 eingestellt ist (bei Verwendung des Controllers).
- Stellen Sie sicher, dass der Abstand zu brennbaren Materialien mindestens 24 Zoll (ca. 60 cm) beträgt.
Abbildungen und Diagramme
- DMX-Anschlussbelegung: Pin 1 (Schirm), Pin 2 (Signal -), Pin 3 (Signal +).
- Controller-Anschlussbelegung: Pin 1 (Masse), Pin 2 (DMX -), Pin 3 (DMX +), Pin 5 (12V DC +).
Modellkompatibilität
- Nicht für den Außenbereich geeignet.
- Nur für den Innenbereich.
