Installationsanleitung für Minka Lavery 6203-44 Vantage 1-flammige Pendelleuchte
Erfahren Sie, wie Sie die Minka Lavery 6203-44 Vantage Pendelleuchte sicher installieren. Diese Anleitung enthält Schritte zur Montage, zum elektrischen Anschluss und zur Inbetriebnahme.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die fachgerechte Installation der Minka Lavery 6203-44 Vantage Pendelleuchte. Wichtig: Die Installation sollte aus Sicherheitsgründen von einem qualifizierten Elektriker durchgeführt werden. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten oder Schutzschalter zwingend unterbrochen werden.
Montage der Leuchte
- Schalten Sie den Strom ab und entfernen Sie die alte Leuchte sowie das alte Montagematerial.
- Packen Sie die neue Leuchte vorsichtig aus und legen Sie alle Kleinteile bereit.
- Befestigen Sie die Montageplatte (B) mit den Schrauben (C) an der Anschlussdose. Achten Sie darauf, dass die mit GND markierte Seite der Platte nach außen zeigt.
- Stellen Sie die gewünschte Pendellänge ein, indem Sie die kleine Schraube am Kabelhalter (F) mit einem Schlitzschraubendreher lösen, das Kabel anpassen und die Schraube wieder festziehen.
- Kürzen Sie das Kabel bei Bedarf, lassen Sie jedoch etwa 18 cm (7 Zoll) für den elektrischen Anschluss über die Abdeckung (Canopy) hinausstehen.
Elektrischer Anschluss
Verbinden Sie die Kabel gemäß Abbildung 2:
- Schwarzes/glattes Kabel: Mit dem stromführenden (schwarzen) Hauskabel verbinden.
- Weißes/geripptes Kabel: Mit dem neutralen (weißen) Hauskabel verbinden.
- Grünes/blankes Kupferkabel: Mit dem Erdungskabel des Hauses verbinden. Falls kein Erdungskabel vorhanden ist, befestigen Sie das Erdungskabel der Leuchte direkt an der Montageplatte (B) mithilfe der beiliegenden grünen Schraube.
Sichern Sie alle Verbindungen mit den mitgelieferten Kabelverbindern (A) und verstauen Sie diese ordentlich in der Anschlussdose.
Abschluss der Installation
Setzen Sie die Abdeckung (Canopy E) über die Montageplatte (B) und befestigen Sie diese mit den Schrauben (D). Setzen Sie ein Leuchtmittel mit E26-Sockel (bis maximal 60 Watt) ein. Schalten Sie den Strom wieder ein, um die Leuchte zu testen.
Herstellerinformationen
Minka Lavery
Praktische Hilfe
Typische Probleme
Kabel ist geknickt oder nicht gerade
Verwenden Sie bei Bedarf einen Haartrockner, um das Kabel zu glätten.
Kein Erdungskabel in der Anschlussdose vorhanden
Befestigen Sie das Erdungskabel der Leuchte direkt an der Montageplatte (B) unter Verwendung der mitgelieferten grünen Schraube.
Vor der Verwendung
- Strom am Sicherungskasten vollständig ausschalten
- Geeignetes Leuchtmittel (E26, max. 60W) bereithalten
- Schlitzschraubendreher für die Kabeljustierung bereitstellen
- Prüfen, ob die Anschlussdose für das Gewicht der Leuchte geeignet ist
Technische Daten in der Praxis
- GND Markierung
- Kennzeichnung auf der Montageplatte, die bei der Installation nach außen zeigen muss.
Abbildungen und Diagramme

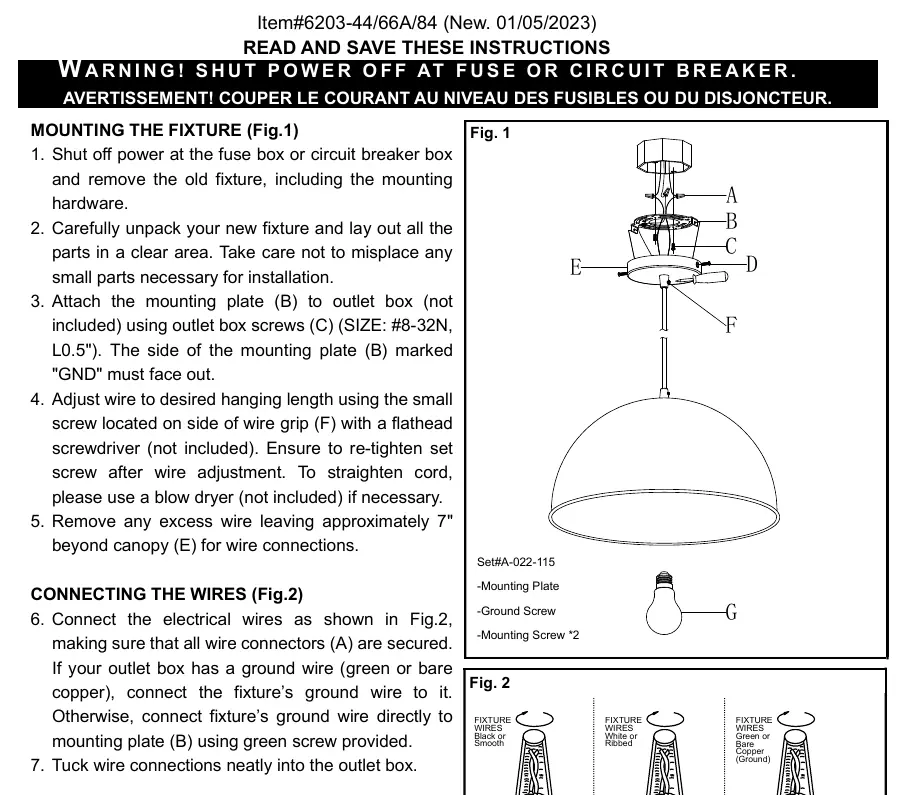

- Fig. 1 zeigt die Montage der Platte an der Decke und die Justierung der Kabellänge.
- Fig. 2 zeigt das korrekte Schema für die elektrische Verdrahtung (Phase, Neutral, Erde).
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Maximale Wattzahl von 60W pro Leuchtmittel darf nicht überschritten werden.
