Installationsanleitung für Minka Lavery 10315-855 1-flammige Pendelleuchte
Schnellstart-Anleitung für die Installation der Minka Lavery 10315-855 Pendelleuchte. Enthält wichtige Sicherheitshinweise, Verdrahtungsschemata und Montageschritte.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die notwendigen Schritte zur sicheren Installation der Minka Lavery 10315-855 Pendelleuchte. Die Installation sollte zwingend von einem qualifizierten Elektriker durchgeführt werden, um eine ordnungsgemäße Verkabelung und Befestigung zu gewährleisten. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten oder Schutzschalter unterbrochen werden.
Montage der Leuchte
- Entfernen Sie die alte Leuchte und das vorhandene Montagematerial.
- Schrauben Sie die dekorativen Stangen (H) in den Leuchtenkörper (I).
- Entfernen Sie die Befestigungsschrauben (F) vom Baldachin (D).
- Befestigen Sie die Montageplatte (B) mit den Schrauben (C) an der Anschlussdose. Achten Sie darauf, dass die mit GND markierte Seite der Montageplatte nach außen zeigt.
- Stellen Sie die gewünschte Aufhängelänge ein, indem Sie die kleine Schraube an der Kabelklemme (G) mit dem mitgelieferten Inbusschlüssel lösen und nach der Justierung wieder festziehen.
Anschluss der Kabel
Verbinden Sie die elektrischen Leitungen gemäß dem Schaltplan:
- Schwarzes oder glattes Leuchtenkabel mit dem schwarzen (stromführenden) Hauskabel.
- Weißes oder geripptes Leuchtenkabel mit dem weißen (neutralen) Hauskabel.
- Das blanke Kupferkabel der Leuchte mit dem grünen Erdungskabel des Hauses oder direkt an der Montageplatte (B) mittels der beiliegenden grünen Schraube.
Stellen Sie sicher, dass alle Kabelverbinder fest sitzen. Setzen Sie anschließend den Baldachin (D) auf die Montageplatte (B) und sichern Sie ihn mit den Schrauben (F).
Abschluss der Installation
Setzen Sie ein Leuchtmittel mit E27-Sockel (Medium Base) mit maximal 60 Watt ein (oder ein entsprechendes LED/CFL-Leuchtmittel). Schalten Sie nach Abschluss der Montage den Strom wieder ein und testen Sie die Funktion der Leuchte.
Herstellerinformationen
Minka Lavery
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht in der Höhe verstellen
Lösen Sie die kleine Schraube an der Kabelklemme (G) mit dem mitgelieferten Inbusschlüssel, um das Kabel frei zu bewegen.
Kein Erdungskabel in der Anschlussdose vorhanden
Verbinden Sie das Erdungskabel der Leuchte direkt mit der Montageplatte (B) unter Verwendung der mitgelieferten grünen Schraube.
Vor der Verwendung
- Strom am Sicherungskasten vollständig abschalten
- Prüfen, ob alle Teile gemäß Abbildung vorhanden sind
- Geeignete Anschlussdose (nicht im Lieferumfang) bereitstellen
- Passendes Leuchtmittel (max. 60W) bereithalten
Technische Daten in der Praxis
- Maximale Wattzahl
- Maximal 60 Watt pro Leuchtmittel; nicht überschreiten, um Überhitzung zu vermeiden.
- GND-Markierung
- Die Seite der Montageplatte mit dieser Markierung muss bei der Installation nach außen zeigen.
Abbildungen und Diagramme

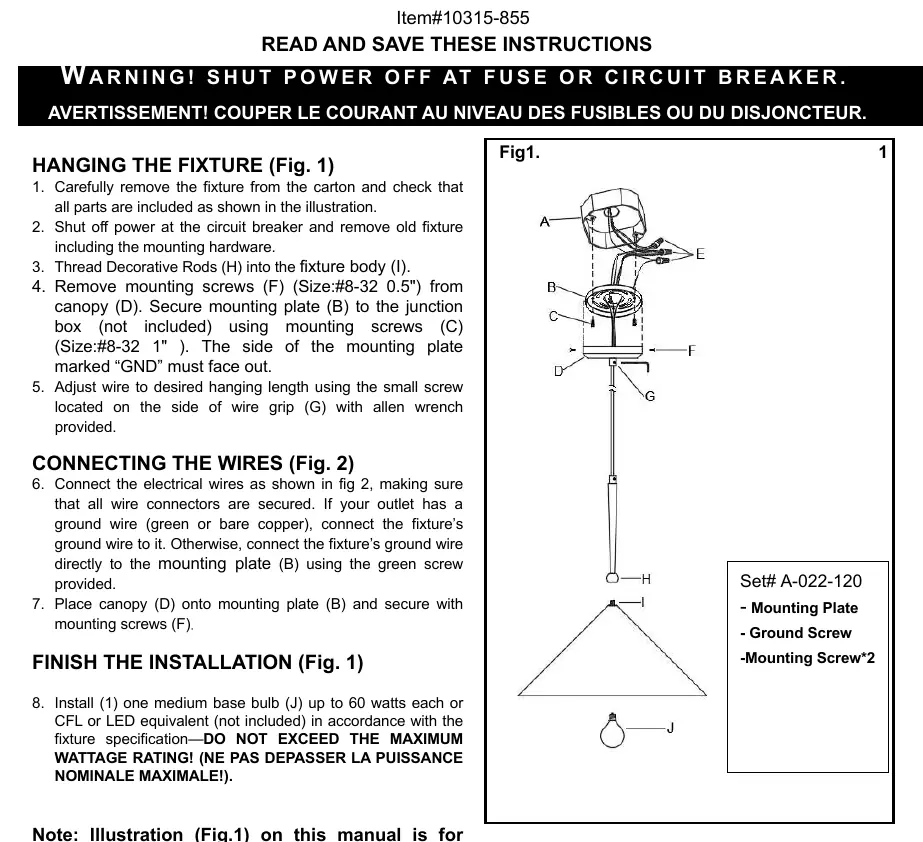

- Fig. 1 zeigt den mechanischen Aufbau und die Reihenfolge der Montagekomponenten.
- Fig. 2 illustriert die korrekte elektrische Verbindung der drei Kabeltypen (Phase, Neutral, Erde).
Modellkompatibilität
- Geeignet für Medium Base (E27) Leuchtmittel.
- Kompatibel mit LED- oder CFL-Äquivalenten bis zur maximalen Wattzahl.
