Installationsanleitung für Minka Lavery 1406-758 Segan 1-flammige Pendelleuchte

Erfahren Sie, wie Sie die Minka Lavery 1406-758 Segan Pendelleuchte sicher installieren. Diese Anleitung enthält Schritte zur Montage, zum elektrischen Anschluss und zur Inbetriebnahme.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

Seite 1

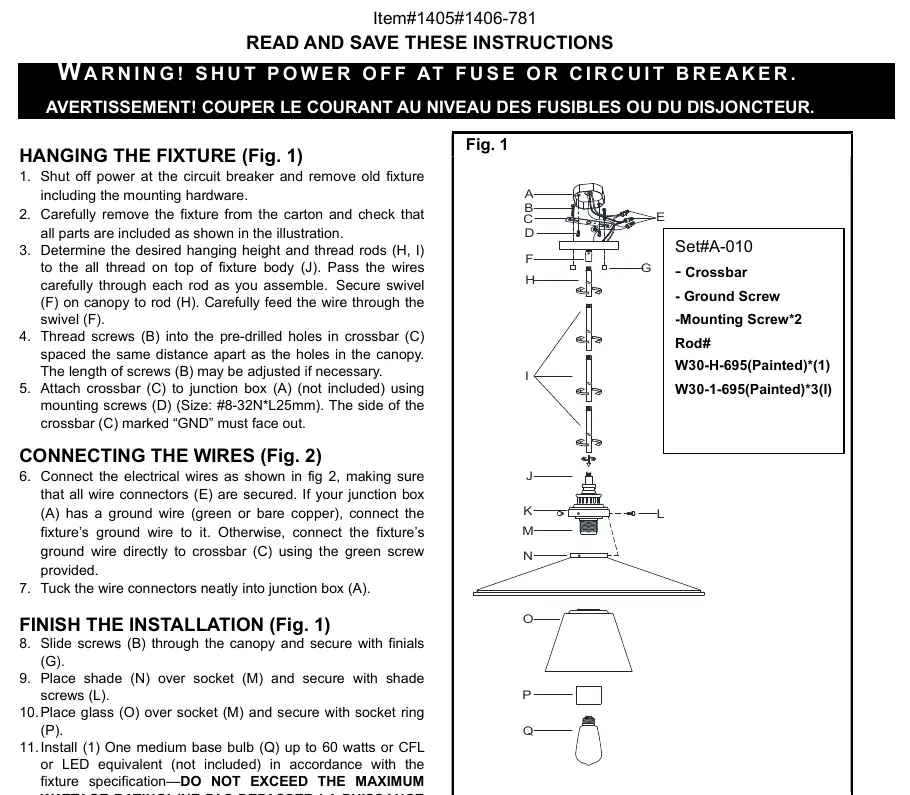

Explosionszeichnung der Pendelleuchte mit Montageanleitung für die Aufhängung, Verkabelung und Befestigung des Lampenschirms.

Seite 1

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die fachgerechte Installation der Minka Lavery 1406-758 Segan Pendelleuchte. Die Installation sollte aus Sicherheitsgründen von einem qualifizierten Elektriker durchgeführt werden. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten zwingend unterbrochen werden.

Montage der Leuchte

Entfernen Sie die alte Leuchte und das vorhandene Montagematerial.
Bestimmen Sie die gewünschte Aufhängungshöhe und verbinden Sie die Stangen (H, I) mit dem Leuchtenkörper (J). Führen Sie die Kabel vorsichtig durch die Stangen.
Befestigen Sie das Drehgelenk (F) an der Deckenhalterung und führen Sie das Kabel hindurch.
Montieren Sie die Querstange (C) mit den Schrauben (D) an der Anschlussdose (A). Achten Sie darauf, dass die mit GND markierte Seite nach außen zeigt.

Elektrischer Anschluss

Verbinden Sie die Kabel gemäß dem Schaltplan:

Schwarzes oder glattes Leuchtenkabel mit dem schwarzen (stromführenden) Hauskabel.
Weißes oder geripptes Leuchtenkabel mit dem weißen (neutralen) Hauskabel.
Das blanke Kupferkabel (Erdung) der Leuchte mit dem grünen oder blanken Erdungskabel des Hauses oder der Erdungsschraube an der Querstange.

Verstauen Sie alle Kabelverbindungen ordentlich in der Anschlussdose.

Abschluss der Installation

Schieben Sie die Deckenhalterung über die Schrauben (B) und sichern Sie diese mit den Endstücken (G).
Setzen Sie den Schirm (N) auf die Fassung (M) und sichern Sie ihn mit den Schirmschrauben (L).
Platzieren Sie das Glas (O) über der Fassung (M) und befestigen Sie es mit dem Fassungsring (P).
Installieren Sie ein Leuchtmittel mit mittlerem Sockel (max. 60W, LED oder CFL). Überschreiten Sie niemals die maximale Wattzahl.

Herstellerinformationen

Minka Lavery

Markenprofil

Herstellerwebsite https://www.minkagroup.com Support https://www.minkagroup.com/contact-us Herstellerhandbücher https://www.minkagroup.com/resources

Praktische Hilfe

Typische Probleme

Leuchte lässt sich nicht einschalten

Überprüfen Sie, ob die Sicherung wieder eingeschaltet wurde und ob das Leuchtmittel korrekt in der Fassung sitzt.

Unsichere Erdung

Falls die Anschlussdose keinen Erdungsdraht hat, muss das Erdungskabel der Leuchte direkt an der grünen Schraube der Querstange befestigt werden.

Vor der Verwendung

Strom am Sicherungskasten ausschalten
Alle Teile aus der Verpackung prüfen
Geeignetes Leuchtmittel (max. 60W) bereithalten
Prüfen, ob die Anschlussdose für das Gewicht der Leuchte geeignet ist

Abbildungen und Diagramme

Fig. 1 zeigt die mechanische Montage der Stangen, der Querstange und des Schirms.
Fig. 2 zeigt das korrekte Anschlussschema der elektrischen Leitungen (Phase, Neutralleiter, Erdung).

Modellkompatibilität

Geeignet für LED, CFL oder Glühlampen mit mittlerem Sockel.
Nicht für den Außenbereich spezifiziert.
