Dieses Dokument enthält die Installationsanweisungen für das LG Sanitary Water Tank Kit (Modell PHLTB). Es richtet sich an qualifiziertes Fachpersonal und beschreibt die notwendigen Schritte zur Montage, elektrischen Verkabelung und Konfiguration des Systems. Bitte lesen Sie die Sicherheitshinweise vor Beginn der Arbeiten sorgfältig durch.
Sicherheitshinweise
- Die Installation muss gemäß den nationalen Verkabelungsstandards durch autorisiertes Personal erfolgen.
- Verwenden Sie immer einen dedizierten Stromkreis und einen korrekt dimensionierten Schutzschalter.
- Stellen Sie sicher, dass das Gerät geerdet ist.
- Schalten Sie vor der Einstellung der DIP-Schalter oder bei Arbeiten an der Verkabelung immer die Stromversorgung aus, um Stromschläge zu vermeiden.
- Beim Transport und der Installation des Geräts sollten zwei oder mehr Personen zusammenarbeiten, um Verletzungen zu vermeiden.
Installation des Sanitary Water Tank Kit

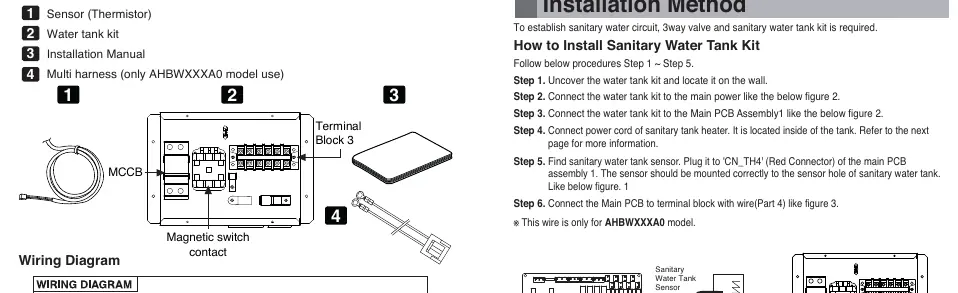

- Öffnen Sie das Gehäuse des Wassertank-Kits und montieren Sie es an der Wand.
- Verbinden Sie das Wassertank-Kit mit der Hauptstromversorgung.
- Verbinden Sie das Wassertank-Kit mit der Haupt-PCB-Baugruppe 1.
- Schließen Sie das Netzkabel des Heizgeräts im Wassertank an.
- Installieren Sie den Sensor des Wassertanks: Stecken Sie ihn in den 'CN_TH4'-Anschluss (roter Stecker) der Haupt-PCB und montieren Sie den Sensor fest in der Sensoröffnung des Wassertanks.
- Verbinden Sie die Haupt-PCB mit dem Klemmenblock (nur für Modell AHBWXXXA0).
Verkabelung und Anschlüsse

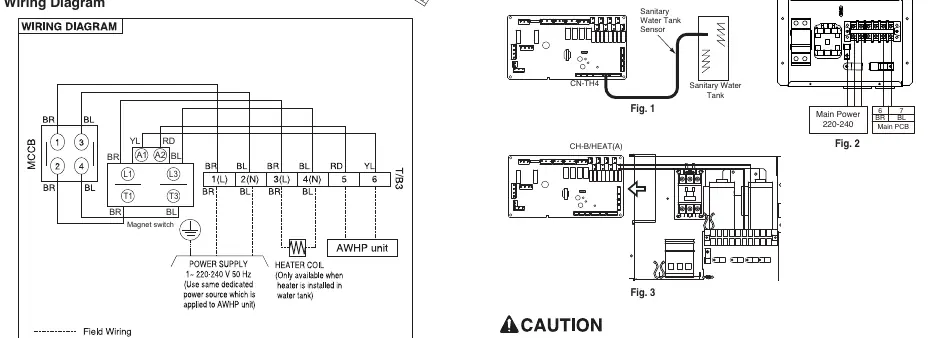

Der Schaltplan zeigt die Verbindungen zwischen dem Klemmenblock, dem magnetischen Schalter und der Haupt-PCB. Achten Sie bei der Verkabelung des Heizgeräts darauf, dass der Querschnitt des Kabels über 5 mm² liegt. Verwenden Sie abgeschirmte Kabel für die Signalleitungen am Klemmenblock (Anschlüsse 5, 6), um elektrische Störungen zu vermeiden.

DIP-Schalter-Einstellungen

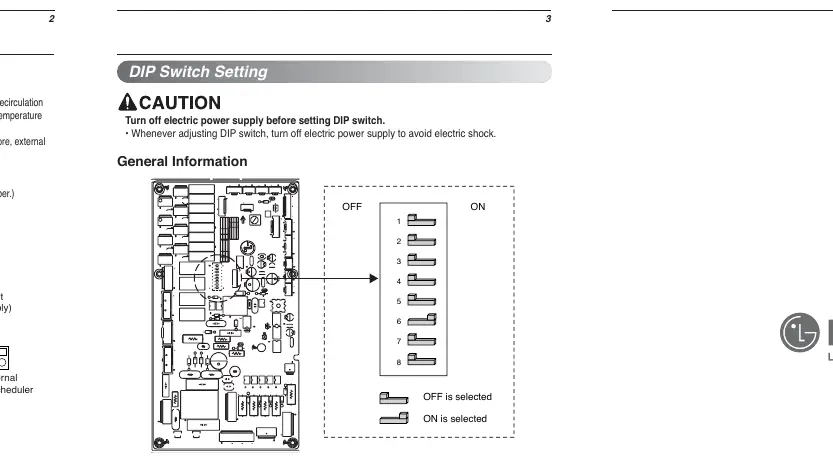

Die DIP-Schalter konfigurieren das System. Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist, bevor Sie Änderungen vornehmen. Die Standardeinstellung ist 'Unit only'. Wenn ein Wassertank installiert ist, muss die Konfiguration entsprechend angepasst werden (siehe Tabelle in der Anleitung).

Installation der Zirkulationspumpe
Es wird dringend empfohlen, eine Zirkulationspumpe zu installieren, um stehendes kaltes Wasser am Ende der Warmwasserleitung zu vermeiden und die Temperatur im Wassertank zu stabilisieren. Die Betriebsdauer der Pumpe kann mit der Formel (k*V)/R berechnet werden, wobei k zwischen 1,2 und 1,5 liegt.
Anschluss des Heizgeräts
Das Heizgerät befindet sich im Inneren des Wassertanks. Öffnen Sie die Abdeckung des Heizgeräts und schließen Sie die Leitungen (L für Live, N für Neutral) am Klemmenblock im Wassertank-Kit an. Es wird empfohlen, den Thermostat auf die maximale Temperatur einzustellen.
Praktische Hilfe
Typische Probleme
Verwenden Sie abgeschirmte Kabel für die Signalleitungen am Klemmenblock (Anschlüsse 5, 6).
Stellen Sie sicher, dass das Gerät bei der Installation waagerecht ausgerichtet ist.
Installieren Sie eine Zirkulationspumpe, um die Wassertemperatur zu stabilisieren.
Vor der Verwendung
- Schalten Sie die Stromversorgung vor Installationsarbeiten aus.
- Verwenden Sie einen dedizierten Stromkreis mit korrektem Schutzschalter.
- Stellen Sie sicher, dass der Sensor fest in der Sensoröffnung montiert ist.
- Verwenden Sie für das Heizgerät Kabel mit einem Querschnitt von über 5 mm².
- Stellen Sie sicher, dass das Gerät waagerecht montiert ist.
Technische Daten in der Praxis
- Kabelquerschnitt
- Muss für das Heizgerät über 5 mm² betragen.
- 3-Wege-Ventil
- Unterstützt SPDT (Single Pole Double Throw) 3-Draht-Systeme.
- DIP-Schalter
- Konfiguriert das System (Unit only, Unit + Tank, Unit + Tank + Solar).
Abbildungen und Diagramme
- Der Schaltplan zeigt die Verbindung zwischen Haupt-PCB, magnetischem Schalter und Klemmenblock.
- Das Systemdiagramm illustriert die Einbindung des Wassertanks in den Heizkreislauf mit 3-Wege-Ventil und Zirkulationspumpe.
Modellkompatibilität
- Das Kit unterstützt 3-Wege-Ventile vom Typ SPDT (3-Draht).
- Die Verkabelung für den Klemmenblock (Part 4) gilt nur für das Modell AHBWXXXA0.
