Demontageanleitung für LG Monitor ##MB15T* / ##MB15P*
Diese Demontageanleitung für LG Monitore der Serie ##MB15T* und ##MB15P* bietet detaillierte Anweisungen für Recycling-Einrichtungen zur fachgerechten Zerlegung des Geräts, einschließlich der Entfernung von Komponenten wie Leiterplatten...
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument ist eine Demontageanleitung für LG Monitore der Modelle ##MB15T* und ##MB15P*, die speziell für Recycling-Einrichtungen zur fachgerechten Entsorgung und Materialtrennung erstellt wurde. S. 1
Wichtigste Schritte
- Demontage des Standfußes und der Rückabdeckung S. 5, 7, 8
- Entfernung von Leiterplatten und großen Kondensatoren S. 6, 8
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Kondensatoren | > 25 mm | Müssen aus dem Netzteil entfernt werden. | S. 6 |
Wo es im PDF steht
- Demontage-Informationen und Identifikation S. 1
- Materialien für die selektive Behandlung S. 2
- Benötigte Werkzeuge S. 3
- Demontageprozess S. 4, 5, 6, 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Demontage
Dieses Dokument richtet sich an Fachpersonal in Recycling-Einrichtungen oder Behandlungsanlagen. Es enthält grundlegende Anweisungen für die Demontage von LG-Produkten, um Komponenten und Materialien zu entfernen, die eine selektive Behandlung erfordern. Die Lagerung der Displays muss gemäß der Richtlinie 2012/19/EU (Anhang VIII) wetterfest erfolgen.
Benötigte Werkzeuge
Für die Demontage des Monitors bis zu dem Punkt, an dem die zu behandelnden Komponenten entfernt werden können, werden folgende Werkzeuge benötigt:
- Schraubendreher
- Seitenschneider (Nipper)
- Kunststoff-Hera-Jig (Kunststoffhebelwerkzeug)
Materialien für die selektive Behandlung
Das Gerät enthält Materialien, die gemäß den RoHS-Richtlinien behandelt werden müssen, insbesondere in der Leiterplattenbaugruppe (PCB). Zu den zu entfernenden Komponenten gehören:
- Leiterplatten (PCB) oder Leiterplattenbaugruppen (PCA) mit einer Oberfläche von mehr als 10 cm²
- Flüssigkristallanzeigen (LCD) mit einer Oberfläche von mehr als 100 cm²
- Elektrolytkondensatoren mit einem Durchmesser oder einer Höhe von mehr als 2,5 cm
- Externe elektrische Kabel (Netzkabel, Signalkabel)
Demontageprozess
Der Demontageprozess umfasst folgende Schritte:

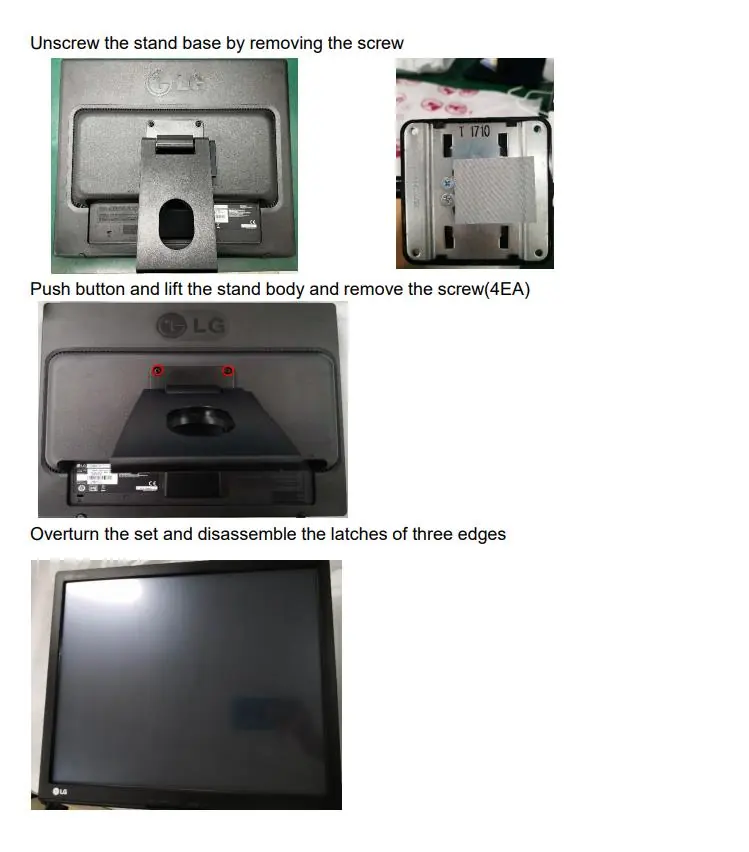

- Standfuß entfernen: Lösen Sie die Schrauben am Standfuß, drücken Sie den Entriegelungsknopf, heben Sie den Standfuß an und entfernen Sie die verbleibenden Schrauben.
- Gehäuse öffnen: Drehen Sie das Gerät um und lösen Sie die Verriegelungen an den drei Kanten.

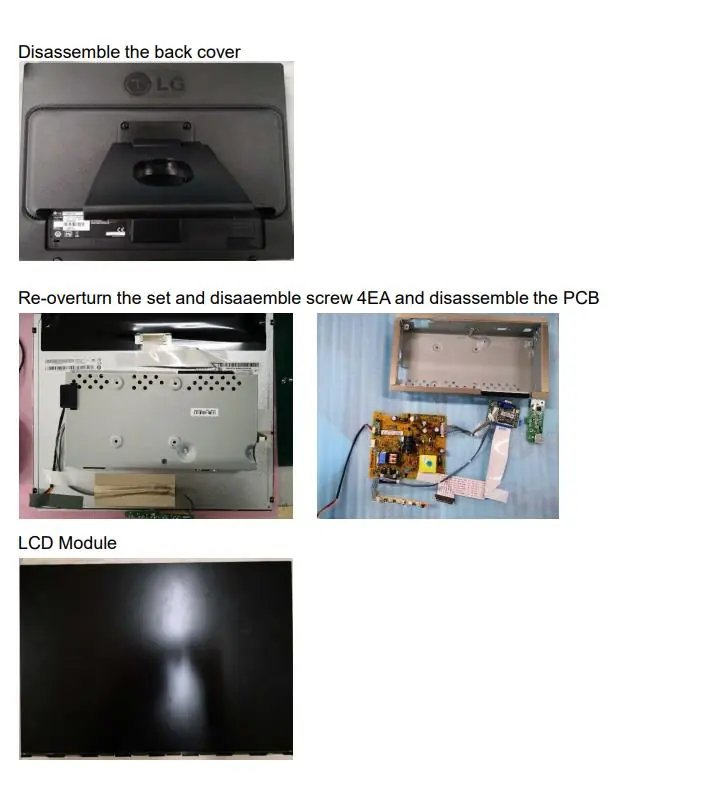

- Kabel und Abdeckungen: Entfernen Sie die Rückabdeckung, trennen Sie die Kabelverbindungen und entfernen Sie Lautsprecher sowie Steuerungs- und Seiten-Leiterplatten.
- Interne Komponenten: Entfernen Sie die Leiterplatten (PCB) und das LCD-Modul.

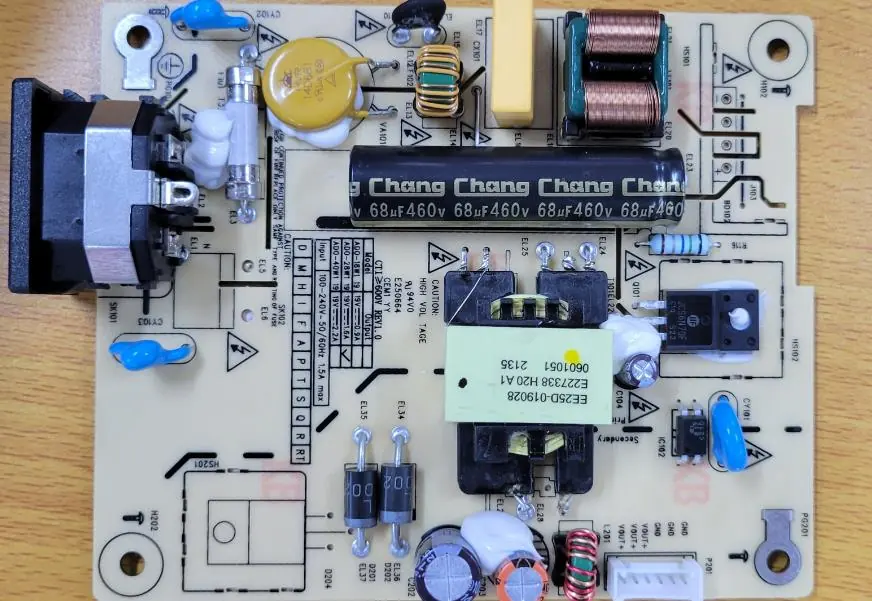

- Kondensatoren: Kondensatoren mit einer Größe von mehr als 25 mm befinden sich in den Netzteilen und können mit einem Seitenschneider entfernt werden.
Praktische Hilfe
Typische Probleme
Schwierigkeiten beim Öffnen des Gehäuses
Stellen Sie sicher, dass alle Schrauben am Standfuß und an der Rückabdeckung vollständig entfernt wurden, bevor Sie die Verriegelungen an den Kanten lösen.
Entfernung von Kondensatoren
Verwenden Sie einen Seitenschneider, um Kondensatoren mit einer Größe von mehr als 25 mm direkt von der Netzteilplatine zu trennen.
Vor der Verwendung
- Stellen Sie sicher, dass das Gerät vom Stromnetz getrennt ist.
- Bereiten Sie einen sauberen Arbeitsbereich vor.
- Halten Sie die erforderlichen Werkzeuge (Schraubendreher, Seitenschneider, Kunststoffhebel) bereit.
- Tragen Sie geeignete Schutzausrüstung für die Arbeit mit Elektronikschrott.
Technische Daten in der Praxis
- PCB/PCA > 10 cm²
- Leiterplatten, die aufgrund ihrer Größe einer selektiven Behandlung unterzogen werden müssen.
- Kondensatoren > 25 mm
- Große Kondensatoren, die aus dem Netzteil entfernt werden müssen.
Abbildungen und Diagramme
- Die Abbildungen zeigen die schrittweise Demontage des Standfußes, das Lösen der Gehäuseverriegelungen und die Positionierung der Leiterplatten.
- Die Bilder der Leiterplatten verdeutlichen, welche Kondensatoren für die selektive Behandlung entfernt werden müssen.
Modellkompatibilität
- Diese Anleitung gilt für die Modelle ##MB15T* und ##MB15P*.
