Bedienungsanleitung für Laia Cute 10x 22 Konferenzkamera

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen zur Installation, Konfiguration und Bedienung der Laia Cute 10x 22 Konferenzkamera. Die Kamera unterstützt USB 2.0, Full HD 1080p Auflösung und bietet verschiedene Steuerungsmöglichkeiten über RS232 und Fernbedienung. Stellen Sie sicher, dass die Stromversorgung (DC 12V) korrekt angeschlossen ist und die Kamera stabil montiert wurde, um Bildjitter zu vermeiden.

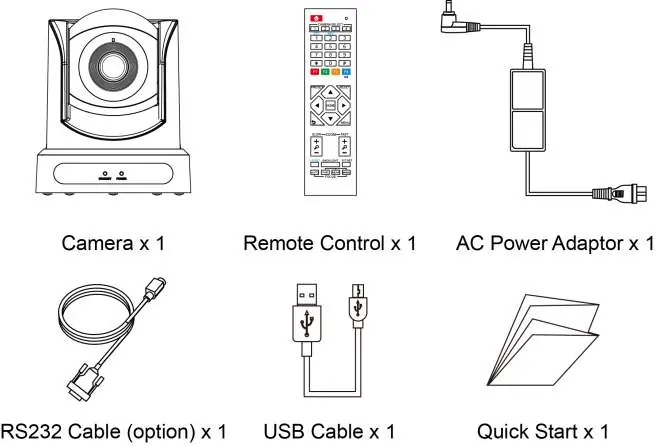

Lieferumfang

Überprüfen Sie vor der Installation, ob alle folgenden Teile im Paket enthalten sind:

• Kamera
• Fernbedienung
• Netzteil (AC Power Adaptor)
• USB-Kabel
• Kurzanleitung (Quick Start)
• Optional: RS232-Kabel

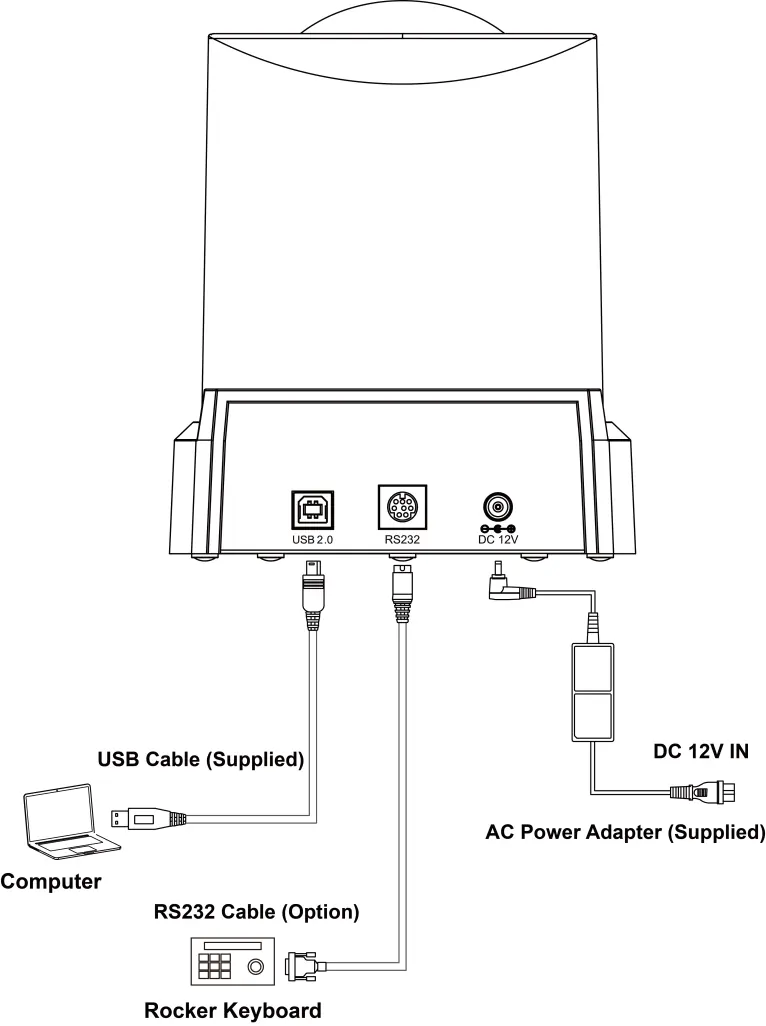

Anschluss und Installation

Die Kamera verfügt über Anschlüsse für USB 2.0, RS232 und die Stromversorgung. Verbinden Sie das USB-Kabel mit Ihrem Computer für die Videoübertragung. Das RS232-Kabel kann optional für die Steuerung über ein externes Gerät verwendet werden. Achten Sie darauf, die Kamera nicht am Kamerakopf zu bewegen oder diesen manuell zu drehen, da dies zu mechanischen Schäden führen kann.

Fernbedienung und Menüeinstellungen

Die Kamera wird über die mitgelieferte Fernbedienung gesteuert. Um das OSD-Menü (On-Screen Display) aufzurufen, drücken Sie die Taste [MENU]. Verwenden Sie die Pfeiltasten zur Navigation und die [HOME]-Taste, um Untermenüs zu öffnen oder Einstellungen zu bestätigen.

Menüoptionen

• Exposure (Belichtung): Einstellungen für Modus (Auto, Manuell, SAE, AAE, Bright), Belichtungskorrektur, Verstärkung (Gain Limit), Gegenlichtkompensation (Backlight) und Anti-Flicker.
• Color (Farbe): Weißabgleich (WB-Mode), Rot- und Blauverstärkung (RG/BG Tuning), Sättigung und Farbton.
• Image (Bild): Helligkeit, Kontrast, Schärfe, Bildspiegelung (Flip-H/V), Gamma und Bildstil.
• Noise Reduction (Rauschunterdrückung): Einstellungen für 2D- und 3D-Rauschunterdrückung.
• Setup: Sprachauswahl, DVI-Modus und Videoformat (z.B. 1080P60).
• Communication Setup: Protokolleinstellungen (VISCA, PELCO-D/P), Adressierung und Baudrate.
• Restore Default: Zurücksetzen auf Werkseinstellungen.

Fehlerbehebung

Bei Problemen mit der Kamera beachten Sie folgende Hinweise:

• Kein Bild: Überprüfen Sie die Stromversorgung, ob die Betriebsanzeige leuchtet, und kontrollieren Sie die Kabelverbindungen zum Monitor oder PC.
• Bildjitter: Stellen Sie sicher, dass die Kamera stabil montiert ist und sich keine vibrierenden Maschinen in der Nähe befinden.
• Fernbedienung reagiert nicht: Prüfen Sie die Batterien, den Arbeitsmodus der Kamera und ob die Adresse der Fernbedienung mit der Kamera übereinstimmt.
• Serielle Steuerung funktioniert nicht: Überprüfen Sie, ob Protokoll und Adresse korrekt eingestellt sind und die Steuerleitung fest verbunden ist.
