Bedienungsanleitung für Insignia 2.0-Channel 20 in. Soundbar NS-HTSB20S
Schnelle Anleitung zur Einrichtung, Bedienung und Fehlerbehebung der Insignia 2.0-Channel 20 in. Soundbar (NS-HTSB20S). Erfahren Sie, wie Sie Verbindungen herstellen, die Soundbar montieren und Probleme lösen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Insignia 2.0-Channel Soundbar (NS-HTSB20S) kann über ein optisches Kabel, ein 3,5-mm-AUX-Kabel, USB oder Bluetooth mit Audioquellen verbunden werden. Für die beste Klangqualität wird der optische Anschluss empfohlen, wobei das Quellgerät auf PCM-Format eingestellt sein muss. S. 3, 10, 11, 12
Wichtigste Schritte
- Wandmontage durchführen S. 15, 16
- Fernbedienung anlernen S. 9, 10
Erste Inbetriebnahme
- Schließen Sie das Netzteil an und verbinden Sie die Soundbar mit Ihrer Audioquelle (z. B. TV). Wählen Sie die Quelle mit der Taste am Gerät aus. S. 3, 11, 12, 13
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Kein Ton
Prüfen Sie die Kabelverbindungen, die Lautstärkeeinstellungen und ob das Quellgerät auf PCM eingestellt ist (bei optischer Verbindung).
S. 18, 19Wartung und Reset
- Zum Löschen aller gelernten Fernbedienungscodes: Halten Sie im Standby-Modus die Power-Taste 10 Sekunden lang gedrückt. S. 10
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Ausgangsleistung | 15W x 2 | Leistung pro Kanal | S. 20 |
Wo es im PDF steht
- Anschlüsse S. 3, 7
- Wandmontage S. 15, 16
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Soundbar bietet vielseitige Anschlussmöglichkeiten (optisch, AUX, USB, Bluetooth) und kann entweder auf einer flachen Oberfläche platziert oder an der Wand montiert werden. Für eine optimale Klangqualität bei Verwendung des optischen Anschlusses muss das Quellgerät auf das PCM-Format eingestellt werden.
Anschlüsse und Einrichtung
Die Soundbar verfügt über mehrere Eingänge auf der Rückseite:
- OPTICAL: Für digitale optische Kabel (beste Audioqualität).
- AUX IN: Für 3,5-mm-Audiokabel.
- USB: Zur Wiedergabe von MP3- oder WAV-Dateien.
- DC IN: Anschluss für das Netzteil.
Um eine Verbindung herzustellen, wählen Sie die entsprechende Quelle mit der Taste am Gerät oder der Fernbedienung aus, bis die Statusanzeige die korrekte Farbe annimmt (Grün für optisch, Orange für AUX, Lila für USB, Blau für Bluetooth).
Verwendung der Fernbedienung
Die Fernbedienung ermöglicht die Steuerung von Lautstärke, Wiedergabe, Bass-Anpassung und Klangmodi (Standard, Theater, News). Sie verfügt zudem über eine Lernfunktion, mit der Sie die Codes Ihrer TV-Fernbedienung anlernen können, um die Soundbar mit einer einzigen Fernbedienung zu steuern.
Wandmontage
Die Soundbar kann optional an der Wand montiert werden:
- Wählen Sie eine Position direkt vor der Hörposition.
- Verwenden Sie die mitgelieferte Montageschablone, um die Bohrlöcher zu markieren.
- Bohren Sie die Löcher und setzen Sie bei Bedarf Dübel ein.
- Schrauben Sie die Schrauben so ein, dass sie etwa 4 mm (5/32") aus der Wand herausragen.
- Hängen Sie die Soundbar an den Schrauben auf.
Fehlerbehebung
Bei Problemen prüfen Sie bitte folgende Punkte:
- Kein Ton: Stellen Sie sicher, dass das Gerät eingeschaltet ist, die Lautstärke nicht stummgeschaltet ist und die richtige Quelle ausgewählt wurde. Prüfen Sie bei optischen Verbindungen, ob das Quellgerät auf PCM eingestellt ist.
- Fernbedienung funktioniert nicht: Prüfen Sie die Batterien und stellen Sie sicher, dass keine Hindernisse zwischen Fernbedienung und IR-Sensor liegen.
- Bluetooth-Verbindung: Stellen Sie sicher, dass sich das Gerät in Reichweite befindet und nicht bereits mit einem anderen Gerät gekoppelt ist.
Technische Daten
Die Soundbar bietet eine Ausgangsleistung von 15W x 2 (insgesamt 30W RMS). Sie arbeitet in einem Temperaturbereich von 0 bis 40 °C und unterstützt eine Luftfeuchtigkeit von 5 % bis 90 %.
Praktische Hilfe
Typische Probleme
Kein Ton oder sehr leiser Ton
Prüfen Sie, ob die Soundbar eingeschaltet ist, die Lautstärke nicht stummgeschaltet ist und die richtige Audioquelle ausgewählt wurde. Stellen Sie bei optischen Verbindungen sicher, dass das Quellgerät auf PCM-Format eingestellt ist.
Fernbedienung reagiert nicht
Entfernen Sie Hindernisse vor dem IR-Sensor, prüfen Sie die Batterien und stellen Sie sicher, dass Sie sich innerhalb von 15 Metern Reichweite befinden.
Bluetooth-Verbindung schlägt fehl
Verringern Sie den Abstand zum Gerät, stellen Sie sicher, dass sich beide Geräte im Kopplungsmodus befinden und die Soundbar nicht bereits mit einem anderen Gerät verbunden ist.
Vor der Verwendung
- Legen Sie zwei AAA-Batterien in die Fernbedienung ein.
- Stellen Sie sicher, dass das Netzteil fest mit der Soundbar und der Steckdose verbunden ist.
- Prüfen Sie, ob das verwendete Audiokabel (optisch oder AUX) unbeschädigt ist.
- Stellen Sie bei optischen Verbindungen den Audioausgang Ihres Fernsehers auf PCM ein.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Ausgangsleistung
- 15W x 2 (insgesamt 30W RMS) für den linken und rechten Kanal.
- Eingangsspannung
- 100-240V AC, 50/60Hz.
Abbildungen und Diagramme

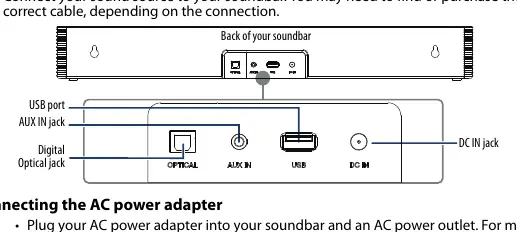

- Die Rückseite zeigt die Anschlüsse für OPTICAL, AUX IN, USB und DC IN.
- Die Seitenansicht zeigt die Tasten für Power, Quellenwahl und Lautstärkeregelung.

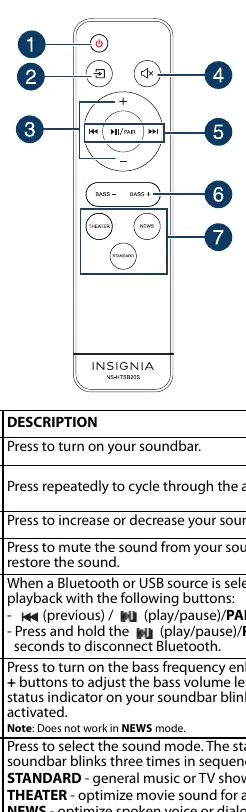

- Die Fernbedienung enthält Tasten für Bass-Anpassung, Klangmodi (Theater, Standard, News) und Wiedergabesteuerung.
Modellkompatibilität
- Optischer Anschluss erfordert PCM-Ausgabeformat am Quellgerät.
- USB-Anschluss unterstützt MP3- und WAV-Dateien.
- Bluetooth-Reichweite beträgt ca. 10 Meter.
