Bedienungsanleitung für Insignia 2.1-Channel Soundbar NS-SB21

Schnellstartanleitung und Benutzerhandbuch für die Insignia 2.1-Channel Soundbar NS-SB21. Erfahren Sie mehr über Installation, Wandmontage, Bluetooth-Kopplung und Fehlerbehebung.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die Insignia NS-SB21 ist eine 2.1-Kanal-Soundbar mit drahtlosem Subwoofer. Sie wird über HDMI ARC, optisches Kabel, AUX, USB oder Bluetooth mit Audioquellen verbunden. Die Einrichtung umfasst die Platzierung, den Anschluss der Kabel und ggf. die manuelle Kopplung des Subwoofers. S. 2, 13, 17, 22

Wichtigste Schritte

Wandmontage durchführen S. 15, 16
Subwoofer manuell koppeln S. 22
Werkseinstellungen wiederherstellen S. 28

Erste Inbetriebnahme

Strom anschließen und einschalten S. 21, 23
Audioquelle verbinden S. 17, 18, 19, 20

Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

Kein Ton

Prüfen Sie die Kabelverbindungen, die Lautstärke und ob der richtige Eingang gewählt ist.

S. 27

Bluetooth-Verbindung instabil

Verringern Sie den Abstand zum Gerät und entfernen Sie Hindernisse.

S. 28

Wartung und Reset

Werkseinstellungen wiederherstellen: Bei eingeschaltetem Gerät die Quellwahltaste 10 Sekunden lang gedrückt halten. S. 28

Technische Daten

Parameter	Wert	Hinweis	Seiten
Bluetooth	V 5.3		S. 29
Abmessungen Soundbar	6.5 x 80 x 9.3 cm	H x B x T	S. 29
Abmessungen Subwoofer	32 x 19.5 x 19.5 cm	H x B x T	S. 29

Wo es im PDF steht

Sicherheitshinweise S. 3, 4, 5
Wandmontage S. 15, 16
Fehlerbehebung S. 25, 26, 27, 28

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Abbildungen anzeigen (4) Weniger anzeigen

Bedienelemente auf der Oberseite der Soundbar

Seite 7

Anschlüsse auf der Rückseite der Soundbar

Seite 8

Seite 16

Seite 22

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält alle notwendigen Informationen für die Einrichtung und den Betrieb der Insignia 2.1-Channel Soundbar NS-SB21. Stellen Sie sicher, dass das Gerät auf einer stabilen Oberfläche steht oder sicher an der Wand montiert ist. Die Soundbar ist für den Betrieb in moderaten Klimazonen ausgelegt und sollte nicht in der Nähe von Wasser oder Wärmequellen aufgestellt werden.

Installation und Wandmontage

Die Soundbar kann direkt vor dem Fernseher auf einem Tisch platziert oder an der Wand montiert werden. Für die Wandmontage:

Verwenden Sie die mitgelieferte Montageschablone.
Bohren Sie vier Löcher mit einem Durchmesser von 5,5 - 6 mm.
Verwenden Sie bei Trockenbauwänden oder Beton die mitgelieferten Dübel.
Stellen Sie sicher, dass alle Kabel angeschlossen sind, bevor Sie die Soundbar an der Wand befestigen.

Anschlüsse

Die Soundbar bietet verschiedene Anschlussmöglichkeiten:

HDMI ARC (Beste Qualität): Verbinden Sie ein HDMI-Kabel mit dem HDMI ARC-Anschluss am Fernseher und der Soundbar.
Digital Optisch (Bessere Qualität): Verbinden Sie ein optisches Kabel. Stellen Sie den Audioausgang des Quellgeräts auf PCM ein.
AUX (Gute Qualität): Verwenden Sie ein 3,5-mm-Audiokabel.
USB: Unterstützt MP3/WAV/FLAC-Dateien (bis zu 32 GB).

Bluetooth-Verbindung

So koppeln Sie ein Bluetooth-Gerät:

Schalten Sie die Soundbar ein.
Drücken Sie die Quellwahltaste, bis die LED blau blinkt, oder drücken Sie die Play/Pause/Bluetooth-Taste auf der Fernbedienung.
Wählen Sie "Insignia NS-SB21" in den Bluetooth-Einstellungen Ihres Geräts.
Die LED leuchtet dauerhaft blau, wenn die Kopplung erfolgreich war.

Subwoofer-Kopplung

Der Subwoofer sollte sich automatisch mit der Soundbar verbinden. Falls dies nicht geschieht:

Schalten Sie die Soundbar ein.
Halten Sie die PAIR-Taste auf der Rückseite des Subwoofers gedrückt, bis die Anzeige blinkt.
Halten Sie die Quellwahltaste an der Soundbar oder Fernbedienung für fünf Sekunden gedrückt.

Bedienung und Sound-Modi

Verwenden Sie die Fernbedienung, um zwischen den Sound-Modi STANDARD (Musik/TV), THEATER (Filme) und NEWS (Sprachoptimierung) zu wechseln. Die AutoWake-Funktion schaltet die Soundbar automatisch ein, wenn ein Signal erkannt wird.

Fehlerbehebung

Bei Problemen prüfen Sie zuerst die Stromversorgung und die Kabelverbindungen. Wenn kein Ton zu hören ist, stellen Sie sicher, dass der richtige Eingang gewählt ist und die Lautstärke nicht stummgeschaltet ist. Bei Bluetooth-Problemen verringern Sie den Abstand zwischen den Geräten.

Praktische Hilfe

Typische Probleme

Kein Ton oder sehr leiser Ton

Prüfen Sie, ob das Gerät an einen Audio-Ausgang angeschlossen ist, nicht an einen Eingang. Stellen Sie sicher, dass die Soundbar nicht stummgeschaltet ist und der richtige Eingang gewählt wurde.

Bluetooth-Verbindung schlägt fehl

Verringern Sie den Abstand zwischen Soundbar und Gerät (max. 8 m). Stellen Sie sicher, dass die Soundbar nicht bereits mit einem anderen Gerät gekoppelt ist.

Subwoofer verbindet sich nicht

Führen Sie die manuelle Kopplung durch: PAIR-Taste am Subwoofer drücken, dann Quellwahltaste an der Soundbar für 5 Sekunden gedrückt halten.

Soundbar schaltet sich nach 15 Minuten aus

Dies ist ein Energiesparmodus bei sehr niedrigem Eingangssignal. Erhöhen Sie die Lautstärke am Quellgerät.

Vor der Verwendung

Stromkabel sicher angeschlossen
Batterien in die Fernbedienung eingelegt
Audioquelle (TV/Player) auf PCM-Ausgabe eingestellt (bei optischer Verbindung)
Subwoofer in der Nähe der Soundbar platziert
Hindernisse zwischen Fernbedienung und IR-Sensor entfernt

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Bluetooth Version: V 5.3 für stabile drahtlose Verbindung
Audio-Eingangsempfindlichkeit: 480mV
Frequenzgang Soundbar: 130Hz bis 20kHz
Frequenzgang Subwoofer: 40Hz bis 130Hz

Abbildungen und Diagramme

Die Oberseite der Soundbar zeigt die Status-LED und die Tasten für Power, Quelle und Lautstärke.
Die Rückseite zeigt die Anschlüsse für Strom, AUX, USB, Optisch und HDMI ARC.

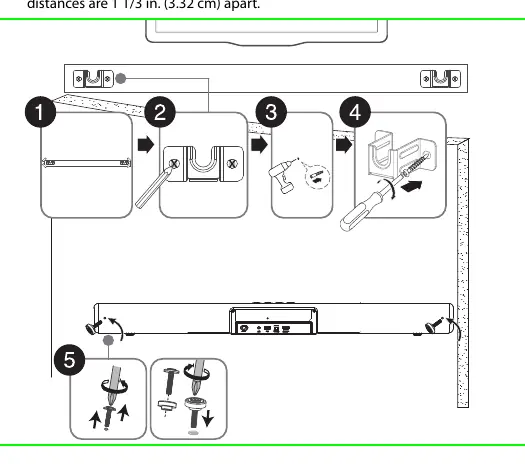

Die Montageschablone hilft bei der präzisen Bohrung für die Wandmontage.

Modellkompatibilität

Unterstützt USB-Speichergeräte bis 32 GB.
USB-Wiedergabeformate: MP3, WAV, FLAC.
Optische Verbindung erfordert PCM-Ausgabe am Quellgerät.
