Insignia 32" 1080p 60Hz LED TV NS-32D510NA19 Einrichtungsanleitung
Schnellstartanleitung für den Insignia 32" 1080p 60Hz LED TV (NS-32D510NA19). Erfahren Sie, wie Sie den Standfuß montieren, das Gerät an der Wand befestigen, externe Geräte anschließen und die Fernbedienung programmieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Einrichtungsanleitung hilft Ihnen bei der schnellen Inbetriebnahme Ihres Insignia 32" LED-Fernsehers. Bitte beachten Sie, dass Sie alle externen Geräte anschließen sollten, bevor Sie das Stromkabel in die Steckdose stecken. Für eine detaillierte Bedienungsanleitung besuchen Sie die Website www.insigniaproducts.com und suchen Sie nach Ihrem Modell NS-32D510NA19.

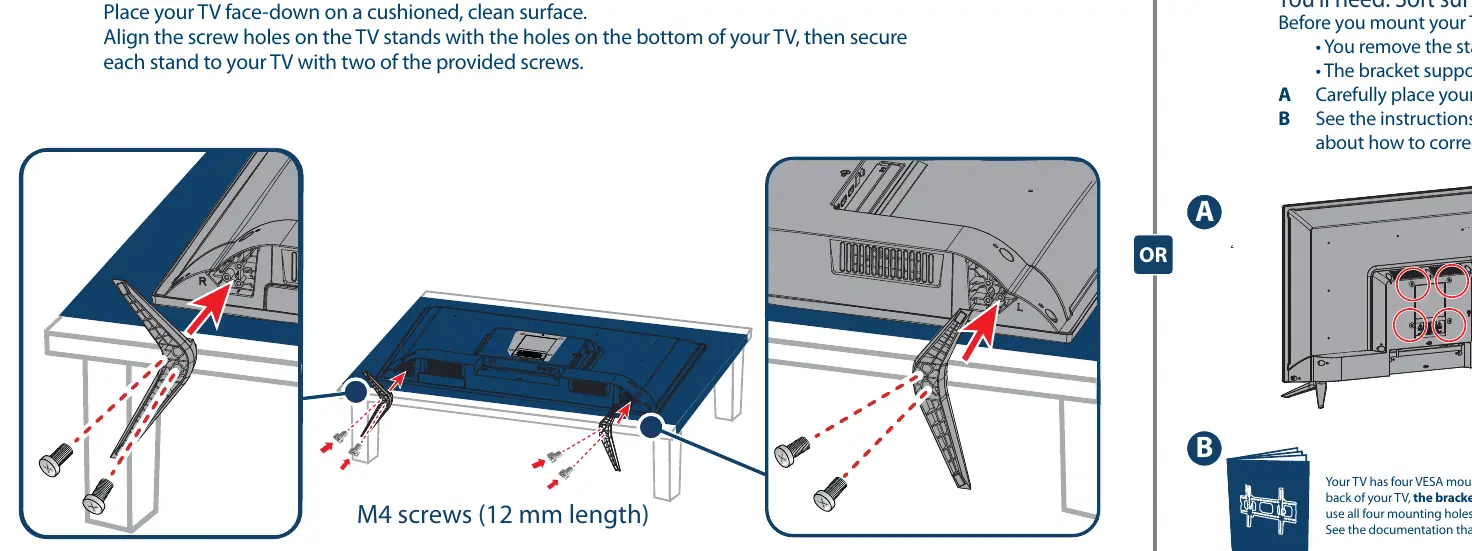

Montage des Standfußes
Wenn Sie den Fernseher nicht an der Wand montieren, gehen Sie wie folgt vor:
- Legen Sie den Fernseher mit der Vorderseite nach unten auf eine weiche, saubere Unterlage.
- Richten Sie die Schraubenlöcher der Standfüße an den Löchern an der Unterseite des Fernsehers aus.
- Befestigen Sie jeden Standfuß mit zwei der mitgelieferten M4-Schrauben (12 mm Länge).

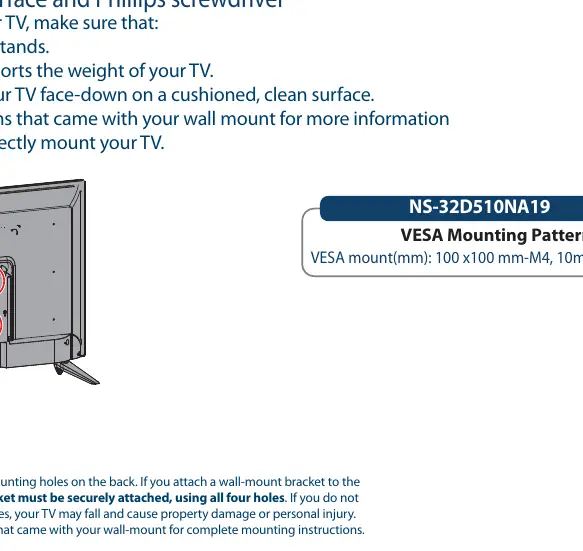

Wandmontage
Wenn Sie den Fernseher an der Wand befestigen möchten, entfernen Sie zunächst die Standfüße. Stellen Sie sicher, dass die Wandhalterung das Gewicht des Fernsehers tragen kann. Verwenden Sie alle vier VESA-Montagelöcher (100 x 100 mm, M4-Schrauben, 10 mm Länge), um Schäden oder Verletzungen zu vermeiden.

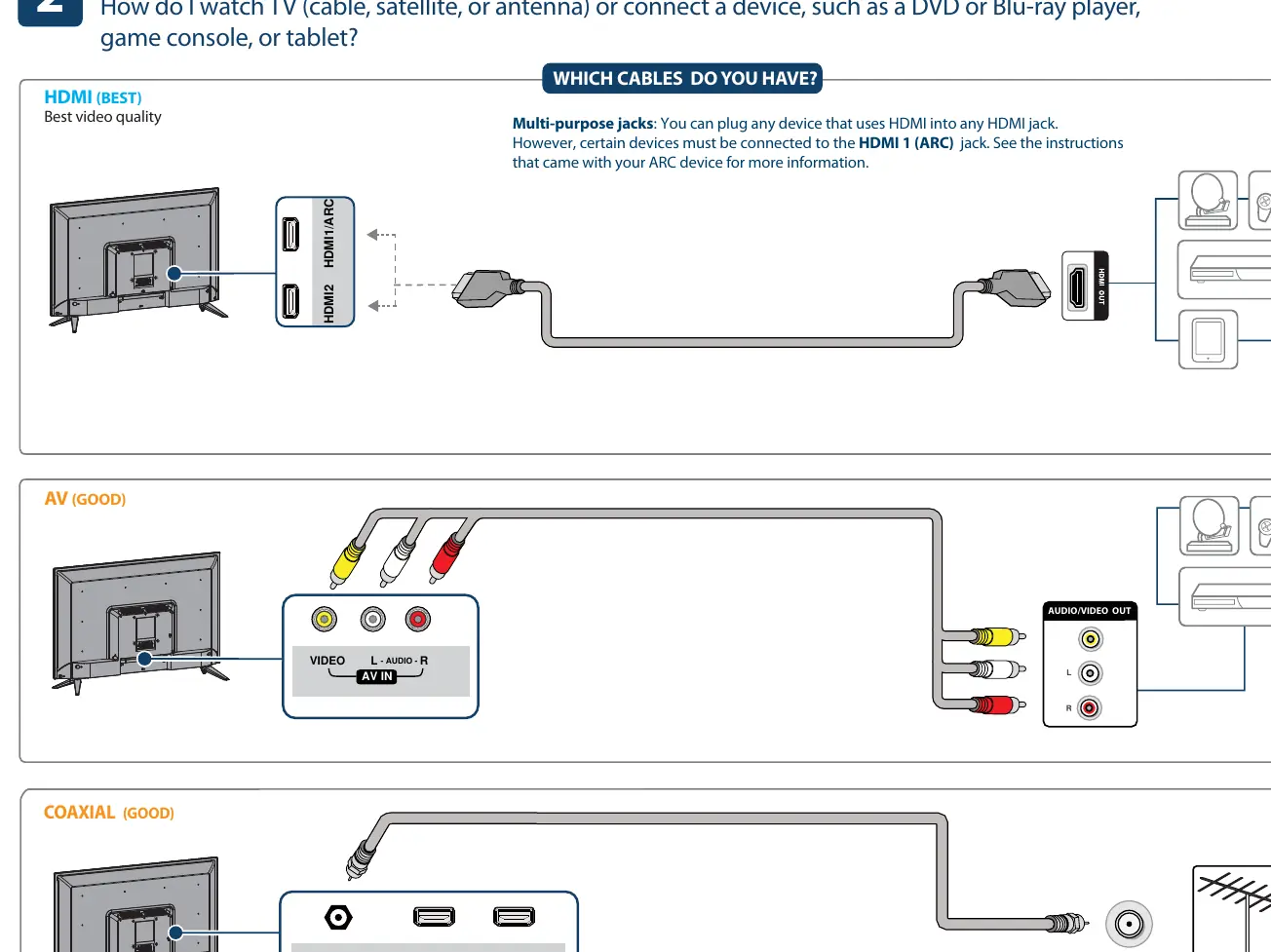

Anschlüsse herstellen
Der Fernseher bietet verschiedene Anschlussmöglichkeiten für externe Geräte:
- HDMI (Beste Qualität): Verbinden Sie Geräte wie Blu-ray-Player oder Spielkonsolen. Nutzen Sie für ARC-fähige Geräte den HDMI 1 (ARC) Anschluss.
- AV (Gut): Anschluss für ältere Geräte mit gelb-weiß-roten Kabeln.
- Koaxial (Gut): Anschluss für Antennen- oder Kabelfernsehen.
Audio-Geräte anschließen
Um externe Lautsprecher oder Soundbars anzuschließen:
- Digital: Verwenden Sie den DIGITAL OPTICAL OUTPUT. Stellen Sie im Audio-Menü des Fernsehers unter Audio Format/Audio Delay das Audioformat auf PCM ein.
- Analog: Verwenden Sie den AUDIO OUT Anschluss.
Fernbedienung und Inbetriebnahme
Legen Sie die zwei mitgelieferten AAA-Batterien in die Fernbedienung ein. Nach dem Anschließen des Stromkabels drücken Sie die Power-Taste auf der Fernbedienung und folgen Sie den Anweisungen auf dem Bildschirm, um die Sprache und Grundeinstellungen zu wählen. Falls Sie eine Universalfernbedienung verwenden möchten, finden Sie in der Anleitung eine Tabelle mit den entsprechenden Codes für verschiedene Kabelanbieter.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Fernbedienung reagiert nicht
Überprüfen Sie, ob die Batterien korrekt eingelegt sind und ob sie noch geladen sind.
Kein Ton bei externen Lautsprechern
Stellen Sie sicher, dass im Audio-Menü des Fernsehers das Audioformat auf PCM eingestellt ist.
Fernseher lässt sich nicht einschalten
Stellen Sie sicher, dass das Stromkabel fest in der Steckdose steckt.
Vor der Verwendung
- Weiche, saubere Unterlage für die Montage
- Kreuzschlitzschraubendreher
- Zwei AAA-Batterien für die Fernbedienung
- Alle externen Geräte vor dem Einstecken des Stromkabels anschließen
Technische Daten in der Praxis
- VESA-Montage
- 100 x 100 mm, M4-Schrauben mit 10 mm Länge erforderlich.
- Audioformat PCM
- Notwendige Einstellung für die digitale Audioausgabe an externe Lautsprecher.
Abbildungen und Diagramme
- Die Anleitung zeigt die Position der Anschlüsse auf der Rückseite: ANT/CABLE, HDMI, USB, AV IN, DIGITAL OPTICAL OUTPUT und AUDIO OUT.

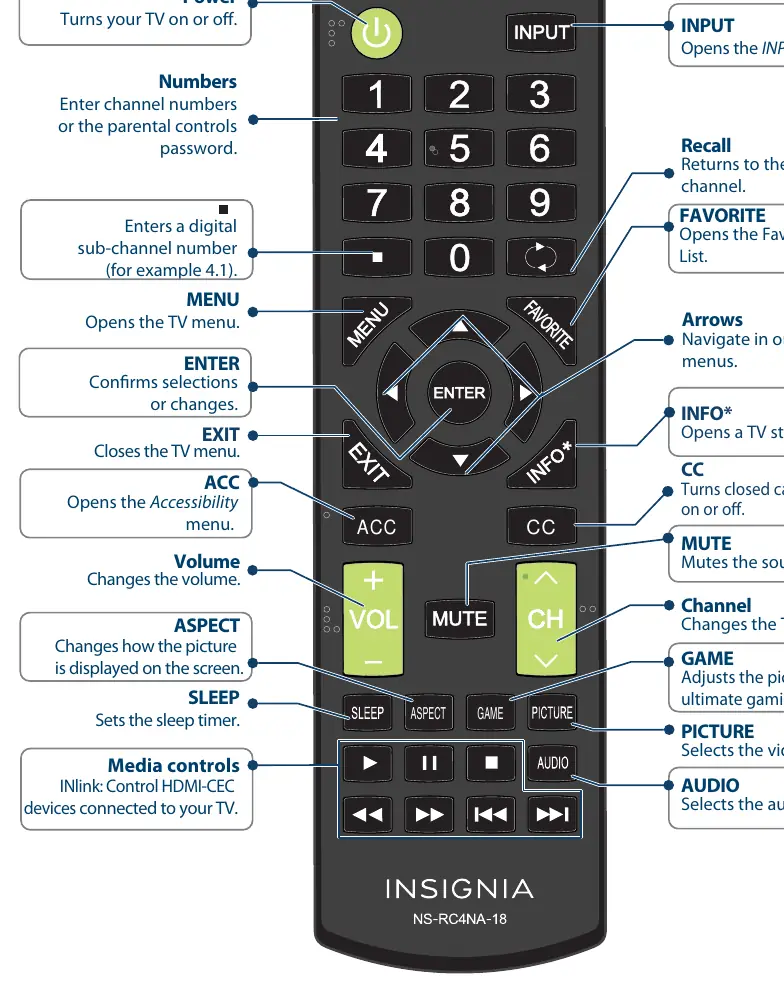

- Das Tastenlayout der Fernbedienung ist detailliert abgebildet, inklusive der Tasten für Menü, Eingangsquelle, Lautstärke und Kanalwahl.
Modellkompatibilität
- Die Wandhalterung muss alle vier VESA-Löcher nutzen.
- Universalfernbedienungen können mit den in der Tabelle aufgeführten Codes programmiert werden.
