Bedienungsanleitung für Insignia 48" & 55" 1080p LED-Fernseher
Schnelle Hilfe und Bedienungsanleitung für Insignia 48" & 55" 1080p LED-Fernseher (NS-48D510NA17, NS-55D510NA17, NS-55D510MX17). Erfahren Sie mehr über Installation, Anschlüsse, Bildeinstellungen und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung bietet eine umfassende Übersicht zur Installation, Einrichtung und Bedienung Ihres Insignia 1080p LED-Fernsehers. Bitte lesen Sie die Sicherheitshinweise aufmerksam durch, insbesondere bezüglich der Wandmontage und der Handhabung des LCD-Panels, um Schäden oder Verletzungen zu vermeiden.
Installation
Sie können den Fernseher entweder auf den mitgelieferten Standfüßen aufstellen oder an einer Wandhalterung montieren.

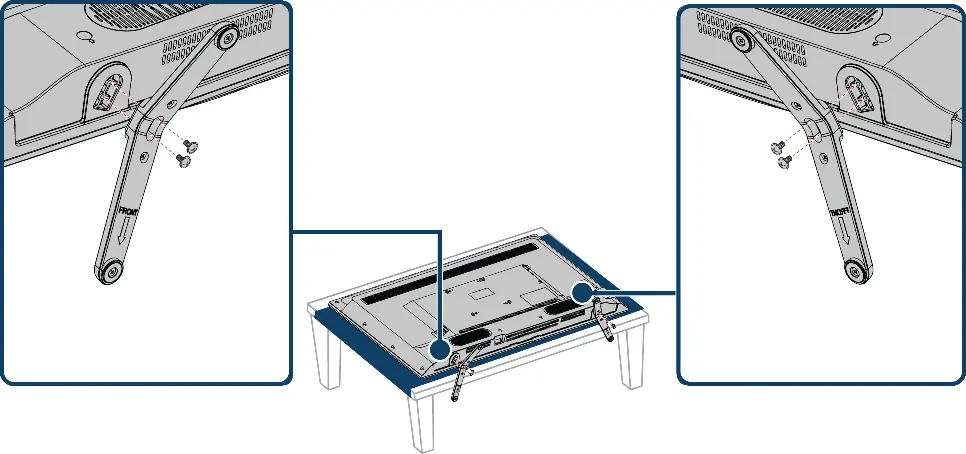

- Standfüße: Stellen Sie den Fernseher vorsichtig mit dem Bildschirm nach unten auf eine weiche, saubere Oberfläche. Richten Sie die Standfüße aus und sichern Sie diese mit den mitgelieferten M4-Schrauben.
- Wandmontage: Verwenden Sie eine VESA-kompatible Wandhalterung (200 x 200 mm). Stellen Sie sicher, dass alle vier Befestigungslöcher genutzt werden. Verwenden Sie die mitgelieferten M6-Schrauben und Abstandshalter, falls erforderlich.
Anschlüsse
Der Fernseher verfügt über verschiedene Anschlüsse an der Seite:
- HDMI: Beste Bild- und Tonqualität für Kabel-/Satellitenboxen, DVD/Blu-ray-Player, Spielkonsolen und Computer.
- AV (Composite): Gute Qualität, erfordert separate Audioverbindungen.
- Coaxial: Standardanschluss für Antenne oder Kabel-TV ohne Box.
- USB: Zum Anzeigen von JPEG-Fotos.

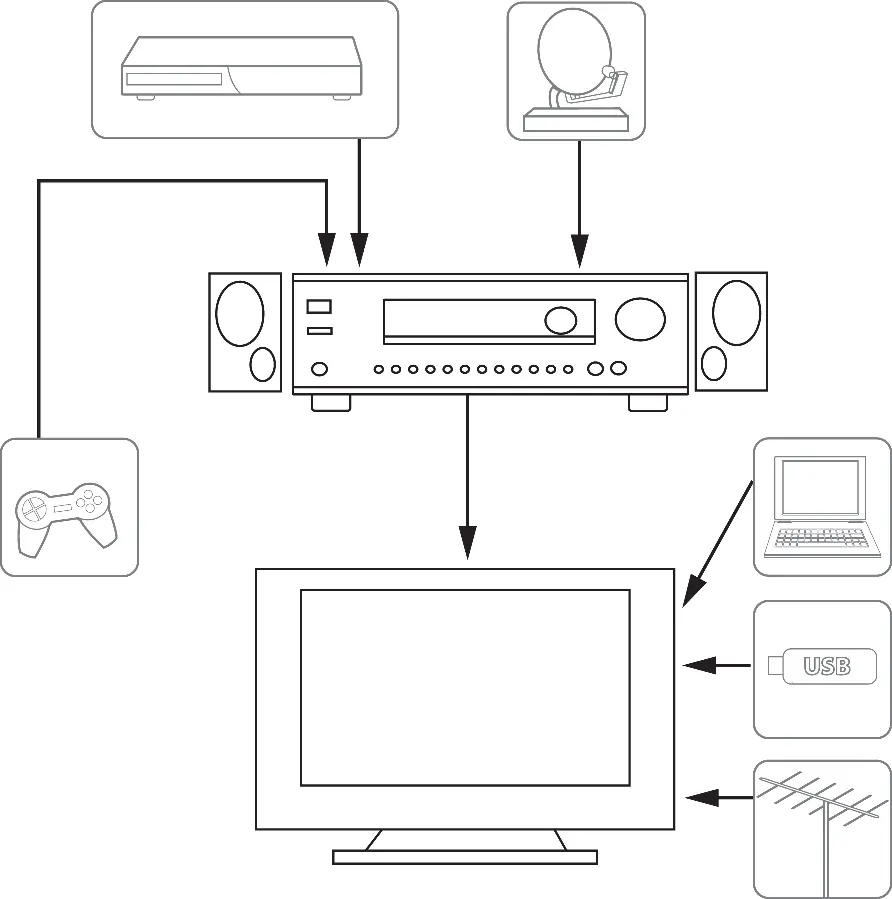

- Audio Out: Anschluss für Kopfhörer, Soundbars oder externe Lautsprechersysteme (optisch oder analog).
Ersteinrichtung
Beim ersten Einschalten startet der Easy Setup Wizard. Dieser führt Sie durch die Auswahl der Menüsprache, des Standorts (Home Use Mode oder Store Display Mode), der Zeitzone und des Sendersuchlaufs.
Bedienung und Einstellungen
- Fernbedienung: Nutzen Sie die Tasten für Lautstärke, Kanalwahl, Menüführung und Eingangsquellenwahl (INPUT).
- Bild: Passen Sie Bildmodi (Vivid, Standard, Movie, Game, etc.), Kontrast, Helligkeit und Schärfe an.
- Ton: Konfigurieren Sie Audio-Modi und Ausgabeeinstellungen.
- Kindersicherung: Richten Sie Passwörter und Altersfreigaben ein, um den Zugriff auf bestimmte Inhalte zu beschränken.
Fehlerbehebung
Sollten Probleme auftreten, prüfen Sie zunächst folgende Punkte:
- Kein Bild/Ton: Überprüfen Sie die Stromversorgung, die Kabelverbindungen und ob die richtige Eingangsquelle gewählt ist.
- Fernbedienung funktioniert nicht: Prüfen Sie die Batterien und ob Hindernisse zwischen Fernbedienung und Sensor vorhanden sind.
- Keine Kanäle gefunden: Führen Sie den Sendersuchlauf erneut durch und prüfen Sie die Antennenverbindung.
Praktische Hilfe
Typische Probleme
Kein Bild und kein Ton
Prüfen Sie, ob das Netzkabel fest eingesteckt ist, die richtige Eingangsquelle gewählt wurde und ob die Audio-Only-Option deaktiviert ist.
Fernbedienung reagiert nicht
Stellen Sie sicher, dass keine Hindernisse zwischen Fernbedienung und Sensor sind, die Batterien korrekt eingelegt sind und nicht leer sind.
Keine Kanäle nach Sendersuchlauf
Überprüfen Sie die Antennen- oder Kabelverbindung und stellen Sie sicher, dass die Signalquelle korrekt ausgewählt ist.
Bild füllt nicht den ganzen Bildschirm
Ändern Sie das Seitenverhältnis (Aspect Ratio) in den Bildeinstellungen.
Vor der Verwendung
- Entfernen Sie die Schutzfolie von den Batterien der Fernbedienung.
- Stellen Sie sicher, dass der Fernseher auf einer stabilen Oberfläche steht oder sicher an der Wand montiert ist.
- Überprüfen Sie, ob alle Kabel fest in den entsprechenden Anschlüssen sitzen.
- Stellen Sie sicher, dass die Stromquelle den Angaben auf dem Typenschild entspricht.
- Lassen Sie den Fernseher bei Temperaturwechseln etwa eine Stunde akklimatisieren, bevor Sie ihn einschalten.
Technische Daten in der Praxis
- VESA-Montage
- 200 x 200 mm Standard für Wandhalterungen.
- Bildwiederholrate
- 60Hz für flüssige Bewegungsdarstellung.
Abbildungen und Diagramme
- Die Anschlüsse an der Seite ermöglichen den Anschluss von HDMI-Geräten, USB-Sticks, Antennen und externen Audiosystemen.

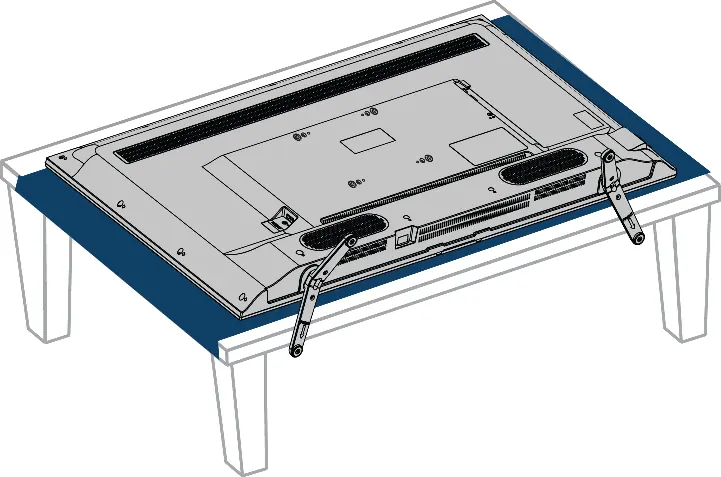

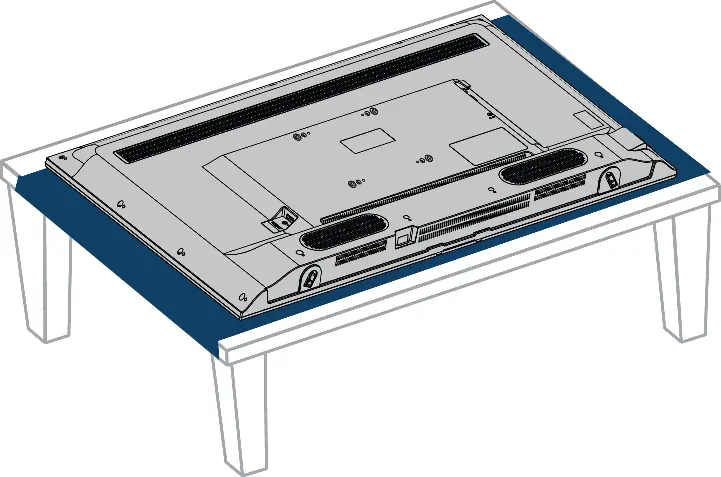

- Die Standfußmontage erfordert das Platzieren des Fernsehers auf einer weichen Unterlage und das Sichern mit M4-Schrauben.
- Die Wandmontage erfordert die Verwendung von M6-Schrauben und die Nutzung aller vier VESA-Befestigungspunkte.
Modellkompatibilität
- HDMI CEC (INlink) ermöglicht die Steuerung kompatibler Geräte mit der TV-Fernbedienung.
- USB-Anschluss unterstützt nur JPEG-Bilddateien.
- Wandhalterung muss UL-gelistet sein und das Gewicht des Fernsehers tragen können.
