Bedienungsanleitung für Husqvarna S 138i / S 138C Vertikutierer
Erfahren Sie, wie Sie den Husqvarna S 138i und S 138C Vertikutierer sicher bedienen, warten und die Vertikutiereinheiten wechseln. Diese Anleitung enthält Startverfahren, Sicherheitshinweise und Produktübersichten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Husqvarna S 138i (Akku-Modell) und S 138C (kabelgebundenes Modell) sind handgeführte Vertikutierer. Sie dienen dazu, Rasenfilz und Moos zu entfernen sowie den Boden zu lockern, um die Belüftung und Wasseraufnahme zu verbessern. Verwenden Sie das Produkt ausschließlich in privaten Gärten.
Produktübersicht
Die Geräte unterscheiden sich in ihrer Energieversorgung und den Bedienelementen:

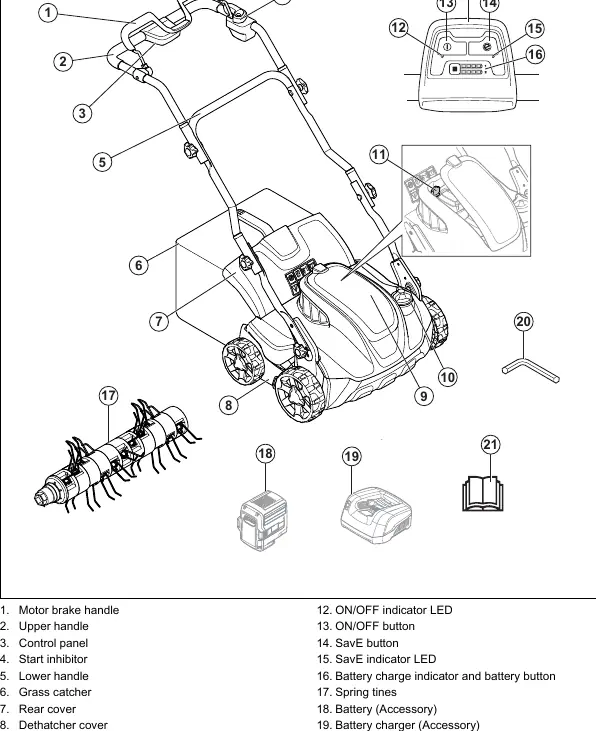

- S 138i: Ausgestattet mit einem Bedienfeld (ON/OFF-Taste, SavE-Modus, Akku-Ladestandsanzeige), Motorbremsbügel, Startunterbrecher und einem Sicherheitschlüssel.

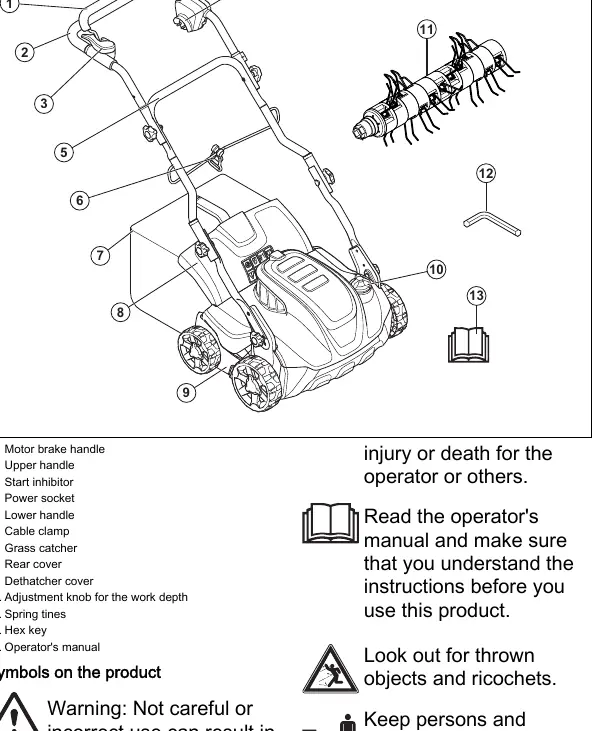

- S 138C: Ausgestattet mit einem Stromanschluss, einer Kabelklemme, einem Motorbremsbügel und einem Startunterbrecher.
Vertikutiereinheiten
Das Gerät kann mit zwei verschiedenen Werkzeugen betrieben werden:
- Federzinken: Entfernen Moos und Rasenfilz schonend, ohne die Graswurzeln zu beschädigen.
- Delta-Messer: Schneiden die Graswurzeln vertikal. Diese sind besonders für Hänge, Terrassen und lehmhaltige Böden geeignet, um Wasseransammlungen zu verhindern.
Inbetriebnahme
Startvorgang S 138i: Drücken Sie die ON/OFF-Taste, lösen Sie den Startunterbrecher und drücken Sie den Motorbremsbügel nach unten.
Startvorgang S 138C: Lösen Sie den Startunterbrecher und drücken Sie den Motorbremsbügel nach unten.
Sicherheitshinweise
- Halten Sie Personen und Tiere in sicherem Abstand vom Arbeitsbereich.
- Achten Sie auf weggeschleuderte Objekte.
- Bei Modell S 138C: Überfahren Sie niemals das Stromkabel, da dies zu Stromschlägen oder Schäden am Gerät führen kann.
- Entfernen Sie bei Wartungsarbeiten den Sicherheitschlüssel (S 138i) oder trennen Sie das Gerät vom Stromnetz (S 138C).
Herstellerinformationen
Husqvarna
Praktische Hilfe
Typische Probleme
Gerät startet nicht (S 138i)
Prüfen Sie, ob der Sicherheitschlüssel korrekt eingesetzt ist und der Akku geladen ist.
Gerät startet nicht (S 138C)
Prüfen Sie die Stromverbindung und ob das Kabel fest angeschlossen ist.
Stromschlaggefahr (S 138C)
Überfahren Sie niemals das Netzkabel während des Betriebs.
Vor der Verwendung
- Sicherheitsabstand zu Personen und Tieren einhalten.
- Vertikutiereinheit auf korrekte Montage prüfen.
- S 138i: Akku vollständig laden und einsetzen.
- S 138C: Netzkabel auf Beschädigungen prüfen.
- Arbeitstiefe über den Einstellknopf anpassen.
Technische Daten in der Praxis
- Delta-Messer
- Werkzeug für intensivere Bearbeitung und vertikalen Wurzelschnitt.
Abbildungen und Diagramme
- Das Bedienfeld des S 138i enthält eine LED-Anzeige für den ON/OFF-Status und den SavE-Modus.
- Der S 138C verfügt über eine Kabelklemme zur Zugentlastung des Netzkabels.
Modellkompatibilität
- S 138i ist für den Akkubetrieb ausgelegt.
- S 138C ist für den Netzbetrieb ausgelegt.
