Bedienungsanleitung für den Rasenmäher Husqvarna LB 144i

Schnellstart- und Wartungsanleitung für den Husqvarna LB 144i Rasenmäher. Enthält Informationen zu Montage, Betrieb, Akku-Handhabung, Klingenwartung und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Übersicht der Bedienelemente und Komponenten des Rasenmähers. Seite 2 Montage des Griffs und Höheneinstellung. Seite 3 Klingenwechsel und Wartung. Seite 5 Vorbereitung für Transport und Lagerung. Seite 6

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung des Husqvarna LB 144i Rasenmähers. Vor der Inbetriebnahme müssen die Sicherheitshinweise gelesen werden. Das Gerät ist ein handgeführter Rasenmäher mit BioClip-Funktion. Achten Sie besonders auf den Sicherheitsschlüssel, der den Akku vom Motor trennt, und tragen Sie stets geeignete Schutzausrüstung.

Geräteübersicht

Das Gerät besteht aus folgenden Hauptkomponenten: Griff/Lenker, Motorbremsgriff, Startsperre, Mähdeck, Schnitthöhenhebel, Sicherheitsschlüssel, Akkudeckel, SavE-Taste und Warnanzeige (Fehler-LED).

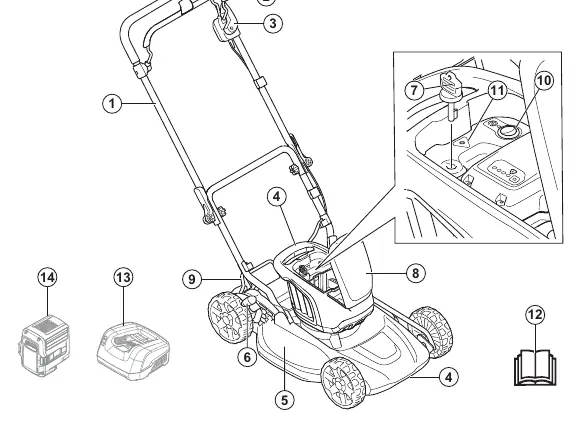

Übersicht der Bedienelemente und Komponenten des Rasenmähers.
Übersicht der Bedienelemente und Komponenten des Rasenmähers.

Montage

Die Montage umfasst das Aufklappen des Griffs und die Höheneinstellung:

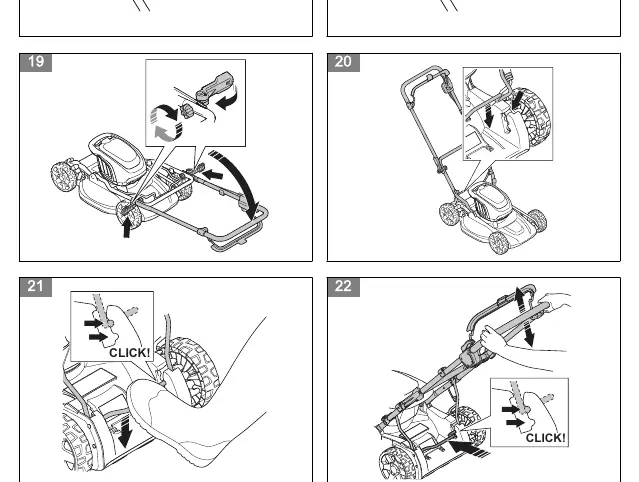

Montage des Griffs und Höheneinstellung.
Montage des Griffs und Höheneinstellung.
  • Klappen Sie den oberen Griff nach vorne und ziehen Sie die Griffknöpfe fest.
  • Ziehen Sie den Griff in die Endposition.
  • Klappen Sie den Höheneinstellungsbügel nach unten in die Nut.
  • Drücken Sie den Höheneinstellungsbügel mit dem Fuß fest, um die gewünschte Höhe einzustellen.

Betrieb

Vor dem Starten muss ein aufgeladener Akku eingelegt und der Sicherheitsschlüssel auf Position 1 gedreht werden. Halten Sie sich hinter dem Gerät auf, lösen Sie die Startsperre und drücken Sie den Motorbremsgriff in Richtung des Lenkers.

  • SaveE-Funktion: Drücken Sie die SavE-Taste, um die Betriebsdauer zu verlängern. Die Funktion stoppt automatisch bei hoher Belastung.
  • Hohe Belastung: Bei langem oder nassem Gras erhöht sich die Motordrehzahl automatisch.
  • Stoppen: Lassen Sie den Motorbremsgriff los, um den Motor auszuschalten.

Wartung

Regelmäßige Wartung ist für die Lebensdauer des Geräts entscheidend:

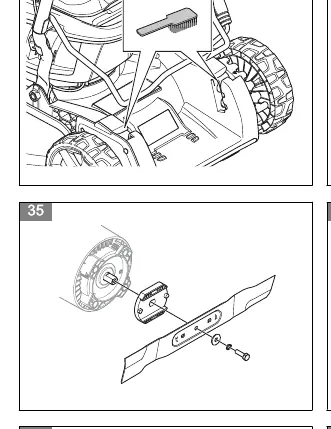

Klingenwechsel und Wartung.
Klingenwechsel und Wartung.

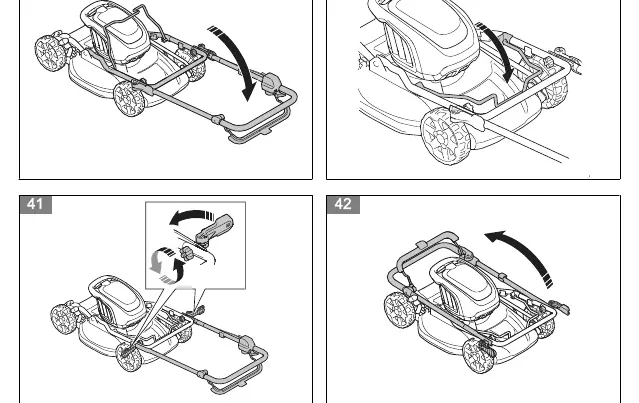

Vorbereitung für Transport und Lagerung.
Vorbereitung für Transport und Lagerung.
  • Reinigung: Reinigen Sie das Gerät nach jedem Einsatz mit einem Pinsel. Verwenden Sie kein Wasser oder Hochdruckreiniger.
  • Klingenwechsel: Sichern Sie die Klinge mit einem Stück Holz, bevor Sie die Klingenschraube lösen. Achten Sie beim Einbau der neuen Klinge auf die korrekte Ausrichtung.
  • Wartungsplan: Führen Sie allgemeine Inspektionen, Reinigung und Sicherheitsprüfungen regelmäßig durch.

Fehlerbehebung

Die Warnanzeige (Fehler-LED) unter der Akkuabdeckung gibt Auskunft über Störungen. Blinkcodes (z.B. 5 für blockierte Klinge, 10 für Überhitzung) helfen bei der Diagnose. Bei Akkuproblemen prüfen Sie die LED-Anzeige am Akku selbst.

Technische Daten

Der Rasenmäher nutzt einen bürstenlosen 36V-Motor. Die Schnitthöhe ist zwischen 25 und 75 mm einstellbar. Die Schnittbreite beträgt 44 cm.

Herstellerinformationen

Husqvarna

Markenprofil
Herstellerwebsite https://www.husqvarna.com Support https://www.husqvarna.com/de/support/

Praktische Hilfe

Typische Probleme

Motor startet nicht

Sicherheitsschlüssel prüfen (muss auf 1 stehen), Akku laden, Motorbremsgriff korrekt betätigen.

Fehler-LED blinkt

Blinkanzahl prüfen. Bei 5: Klinge blockiert (Sicherheitsschlüssel auf 0, Akku entfernen, Hindernis beseitigen). Bei 10: Motorsteuerung überhitzt (abkühlen lassen).

Akku lädt nicht

Temperatur prüfen (muss zwischen 5 und 40 °C liegen). Wenn die Fehler-LED am Ladegerät blinkt, Servicehändler kontaktieren.

Vor der Verwendung

  • Akku vollständig geladen?
  • Sicherheitsschlüssel auf Position 1?
  • Klinge auf Beschädigungen oder Risse prüfen.
  • Arbeitsbereich von Fremdkörpern (Steine, Stöcke) befreien.
  • Schutzausrüstung (feste Schuhe, lange Hose) tragen.
  • Motorbremsgriff auf Funktion prüfen.

Technische Daten in der Praxis

Motordrehzahl SavE
2600 U/min für maximale Energieeffizienz.
Schallleistungspegel
Garantiert 92 dB(A).

Abbildungen und Diagramme

  • Abb. 1: Übersicht der Komponenten und Bedienelemente.
  • Abb. 19-22: Montage des Griffs und Einstellung der Handgriffhöhe.
  • Abb. 27-28: Startvorgang mit Sicherheitsschlüssel und Motorbremsgriff.
  • Abb. 34-37: Schritt-für-Schritt-Anleitung zum Klingenwechsel.
  • Abb. 39-42: Zusammenklappen des Geräts für den Transport.

Modellkompatibilität

  • Nur Husqvarna-Akkus verwenden.
  • Zugelassene Ladegeräte: 40-C80, QC250.
  • Nur Originalersatzteile verwenden.
