Bedienungsanleitung für den Rasenmäher Husqvarna LC 141C

Detaillierte Bedienungsanleitung für den Husqvarna LC 141C Rasenmäher. Erfahren Sie alles über die sichere Montage, Inbetriebnahme, Wartung und Fehlerbehebung Ihres Geräts.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung enthält wichtige Sicherheits- und Betriebshinweise für den Husqvarna LC 141C Rasenmäher. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden. Das Gerät ist ausschließlich zum Rasenmähen bestimmt. Achten Sie besonders auf die Warnungen bezüglich rotierender Messer und elektrischer Sicherheit. Trennen Sie das Gerät vor Wartungsarbeiten immer vom Stromnetz.

Produktübersicht

Der Rasenmäher besteht aus folgenden Hauptkomponenten:

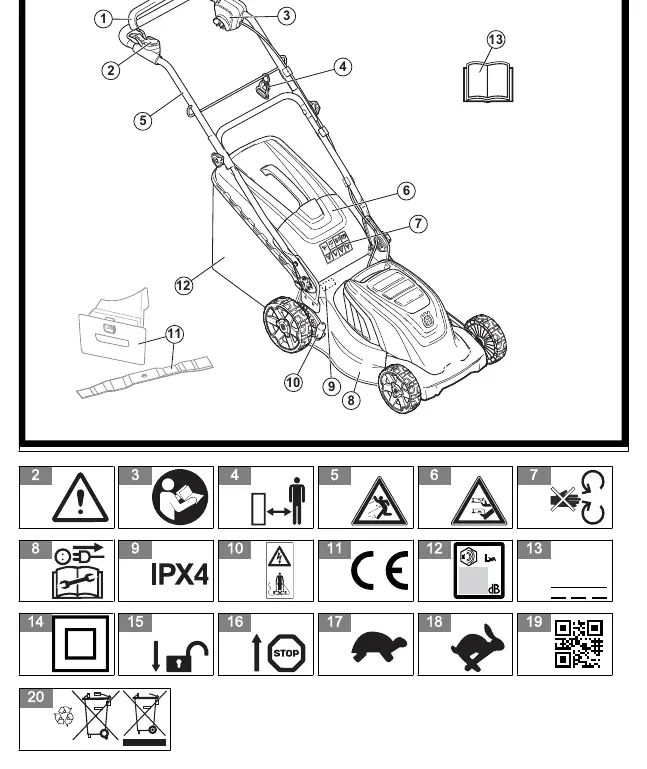

Übersicht der Komponenten des Rasenmähers
Übersicht der Komponenten des Rasenmähers
  • Motorbremshebel und Startunterbrecher
  • Steckdose für das Netzkabel
  • Griff/Holm
  • Grasfangkorb
  • Schnitthöhenverstellung
  • Mulch-Kit (Zubehör)

Montage

Griff montieren: Führen Sie die Schrauben durch den Griff und die Halterungen. Ziehen Sie die Muttern und Knöpfe fest. Befestigen Sie die Kabel mit den Kabelhaltern am Holm.

Grasfangkorb montieren: Setzen Sie das Oberteil des Grasfangkorbs auf das Unterteil und befestigen Sie den Rahmen mit den Clips. Hängen Sie den Korb an die Oberkante des Gehäuses.

Mulch-Kit montieren: Heben Sie die hintere Abdeckung an, entfernen Sie den Grasfangkorb und setzen Sie den Mulch-Stecker in den Auswurfkanal ein.

Betrieb

Starten: Verbinden Sie das Netzkabel mit der Steckdose am Griff. Lösen Sie den Startunterbrecher und drücken Sie den Motorbremshebel in Richtung des Holms.

Stoppen: Lassen Sie den Motorbremshebel los, um den Motor zu stoppen. Trennen Sie anschließend das Netzkabel.

Schnitthöhe einstellen: Bewegen Sie den Schnitthöhenhebel nach hinten, um die Höhe zu erhöhen, oder nach vorne, um sie zu verringern.

Wartung

Führen Sie regelmäßig eine allgemeine Inspektion durch. Reinigen Sie das Gerät mit einer Bürste; verwenden Sie kein Wasser, um Schäden am Motor zu vermeiden. Prüfen Sie das Messer regelmäßig auf Schärfe und Beschädigungen. Ein stumpfes oder beschädigtes Messer muss von einer autorisierten Servicestelle geschärft oder ersetzt werden.

Fehlerbehebung

Wenn das Produkt nicht startet, prüfen Sie, ob das Netzkabel korrekt angeschlossen ist und ob der Motorbremshebel korrekt betätigt wird. Bei beschädigtem Kabel wenden Sie sich an einen autorisierten Servicepartner.

Technische Daten

Der Rasenmäher verfügt über einen 1800 W Motor. Die Schnitthöhe ist zwischen 25 und 70 mm einstellbar, bei einer Schnittbreite von 41 cm. Das Gerät ist IPX4-geschützt gegen Spritzwasser.

Herstellerinformationen

Husqvarna

Markenprofil
Herstellerwebsite https://www.husqvarna.com Support https://www.husqvarna.com/de/support/

Praktische Hilfe

Typische Probleme

Produkt startet nicht

Prüfen Sie die Stromverbindung, stellen Sie sicher, dass das Kabel fest in der Steckdose sitzt und der Motorbremshebel korrekt gedrückt ist.

Schlechtes Schnittbild

Messer ist stumpf oder beschädigt. Lassen Sie das Messer von einer Fachwerkstatt schärfen oder ersetzen.

Vibrationen während des Betriebs

Messer könnte beschädigt oder nicht korrekt ausgewuchtet sein. Prüfen Sie das Messer und die Motorwelle.

Vor der Verwendung

  • Sichtprüfung des Gehäuses und der Messer auf Schäden.
  • Prüfung, ob alle Schrauben und Muttern fest sitzen.
  • Sicherstellen, dass der Grasfangkorb korrekt montiert ist.
  • Prüfung des Netzkabels auf Beschädigungen.
  • Sicherstellen, dass der Arbeitsbereich frei von Steinen und Fremdkörpern ist.

Technische Daten in der Praxis

Motorleistung
1800 W für effizientes Mähen.
Schnittbreite
41 cm Arbeitsbreite.
Schallleistungspegel
Garantiert 95 dB(A).

Abbildungen und Diagramme

  • Fig. 1: Übersicht der Bedienelemente und Komponenten.
  • Fig. 24-30: Detaillierte Schritte zur Montage und Höheneinstellung des Griffs.
  • Fig. 31-33: Montage des Grasfangkorbs.
  • Fig. 43-45: Anleitung zum sicheren Messerwechsel.

Modellkompatibilität

  • Nur für den Einsatz mit zugelassenen Verlängerungskabeln für den Außenbereich.
  • IPX4-Schutzklasse: Schutz gegen Spritzwasser aus allen Richtungen.
