Wartungs- und Servicehandbuch für HP OMEN 24 Gaming-Monitor

Wichtige Informationen aus der Anleitung

Dieses Dokument ist ein Wartungs- und Servicehandbuch, das ausschließlich für geschultes Servicepersonal bestimmt ist. Es enthält detaillierte Anweisungen zur Demontage, zum Austausch von Komponenten und zur Reparatur von Anschlüssen. Vor Beginn der Arbeiten müssen die Sicherheitsinformationen gelesen und das Netzkabel von der Stromquelle getrennt werden, um Komponentenschäden zu vermeiden.

Produktmerkmale

Der HP OMEN 24 Gaming-Monitor bietet folgende technische Spezifikationen:

• Bildschirm: 60,5 cm (23,8 Zoll) Diagonale, 1920 x 1080 Auflösung bei 165 Hz.
• Technologie: LCD mit IPS- oder VA-Panel (je nach Modell), LED-Hintergrundbeleuchtung, entspiegelt.

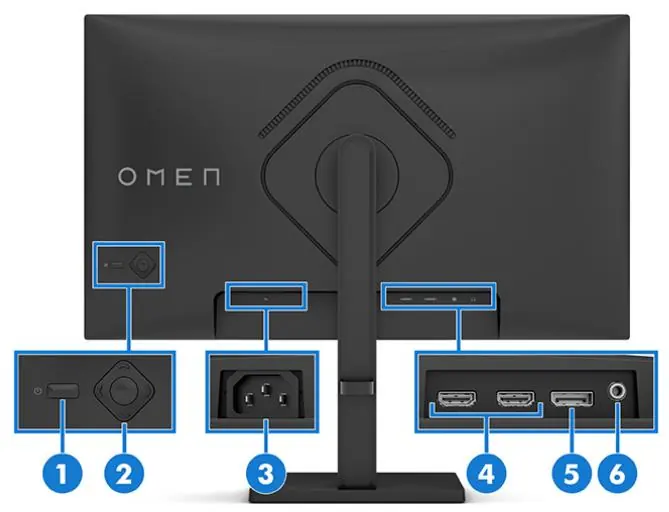

• Anschlüsse: 1x DisplayPort, 2x HDMI, Audio-Ausgang (Kopfhörer).
• Ergonomie: Neigung, Schwenkung, Höhenverstellung und Pivot-Funktion (modellabhängig).

Demontage und Austausch

Die Demontage erfordert eine saubere Arbeitsumgebung und ESD-Schutzmaßnahmen. Zu den benötigten Werkzeugen gehören ein Schraubendreher, ein Messer, Handschuhe und ein Schaber (Scraper Bar).

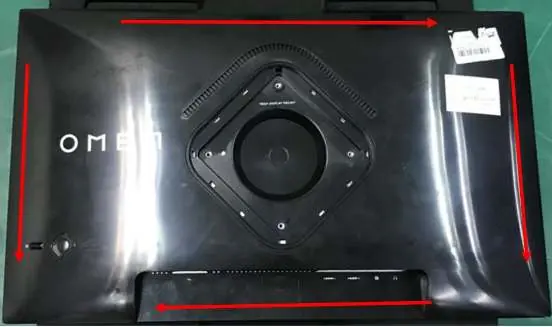

• Gehäuserückseite: Entfernen Sie die vier Schrauben am Scharnier. Verwenden Sie Ihre Finger, um die linke und rechte Seite zwischen dem mittleren Rahmen und dem hinteren Gehäuse zu trennen. Setzen Sie den Schaber in den Spalt ein, um die Haken zu lösen.
• Komponentenaustausch: Nach dem Öffnen des Gehäuses können das Mainboard, das Powerboard und die Anschlussplatine ausgetauscht werden. Achten Sie beim Austausch von Kondensatoren auf die korrekte Polarität und Spezifikation.

Reparatur von Anschlüssen

Die Reparatur von HDMI-, DisplayPort- und Kopfhöreranschlüssen ist nur für Geräte außerhalb der Garantie zulässig und muss in einem Reparaturzentrum durchgeführt werden.

• Vorbereitung: Verwenden Sie bleifreies Lötzinn. Arbeiten Sie schnell, um eine Überhitzung der Platine zu vermeiden.

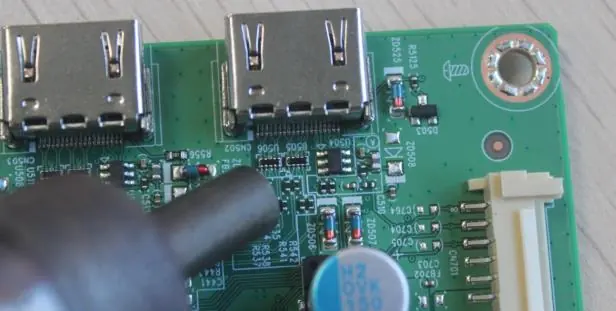

• Verfahren: Entfernen Sie mit einem Lötkolben und einer Entlötpumpe das alte Lot. Verwenden Sie eine Heißluftpistole, um das Lot an den Pins zu schmelzen, und heben Sie den Anschluss vorsichtig ab. Platzieren Sie das neue Bauteil und löten Sie es fest.

Fehlerbehebung

Bei Problemen mit dem Monitor sollten folgende Schritte geprüft werden:

• Bildschirm bleibt schwarz: Prüfen Sie die Stromverbindung und drücken Sie die Ein-/Aus-Taste. Falls gesperrt, halten Sie die Taste 10 Sekunden lang gedrückt.
• Bild unscharf oder zu dunkel: Passen Sie die Helligkeit im OSD-Menü an.
• OSD-Sperre: Halten Sie die linke Taste 10 Sekunden lang gedrückt, um die Sperre aufzuheben.
