Bedienungsanleitung für das RC-Flugzeug Carbon-Z Cessna 150T 2.1m

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung des RC-Flugzeugs Carbon-Z Cessna 150T 2.1m. Das Modell ist mit der SAFE Select- und AS3X-Technologie ausgestattet. Vor dem ersten Flug müssen der Sender konfiguriert, der Akku geladen und der Schwerpunkt (CG) überprüft werden. Beachten Sie unbedingt die Sicherheitshinweise, insbesondere den Umgang mit dem Propeller und die Gasabschaltung.

Montage des Modells

Die Montage erfordert grundlegende mechanische Fähigkeiten und Klebstoffe (Dünner Cyanacrylat-Klebstoff). Die Anleitung führt durch folgende Schritte:

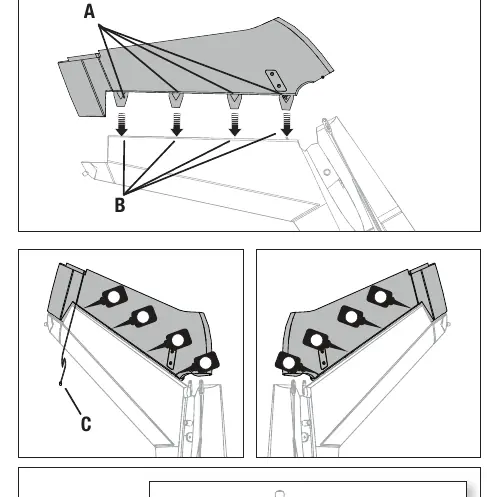

• Seitenruder: Montage der Aufhängungen und Anschluss der Heckleuchten.

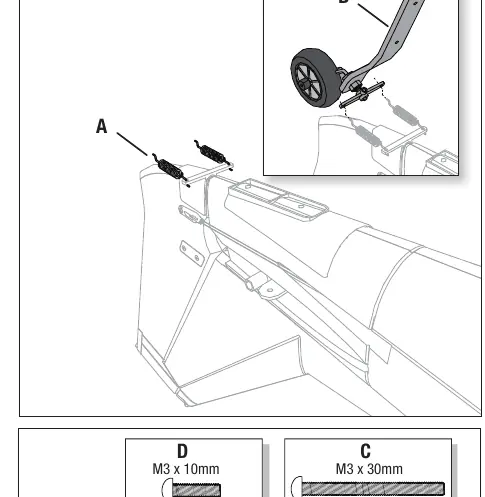

• Heckfahrwerk: Montage der Federn und Befestigung am Rumpf.

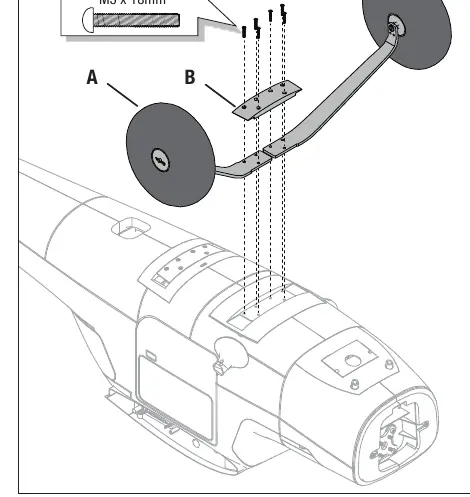

• Hauptfahrwerk: Befestigung der Fahrwerkshälften am Rumpf.
• Motor: Montage der X-Halterung, Verbindung der Kabel und Propellermontage.
• Höhenleitwerk: Montage des Rohrs und der Leitwerkshälften.

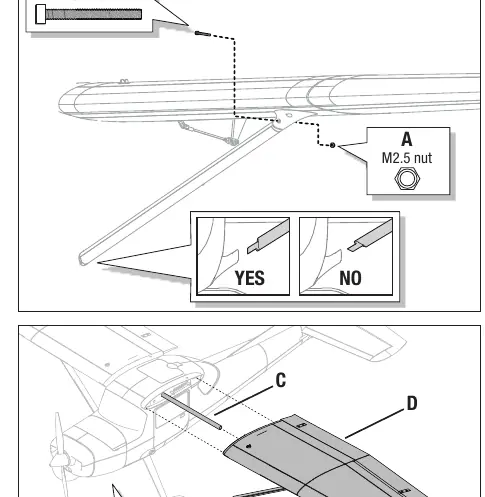

• Hauptflügel: Montage der Flügelstreben und Befestigung am Rumpf.
• Antenne: Einsetzen der Antenne.

Senderkonfiguration und Elektronik

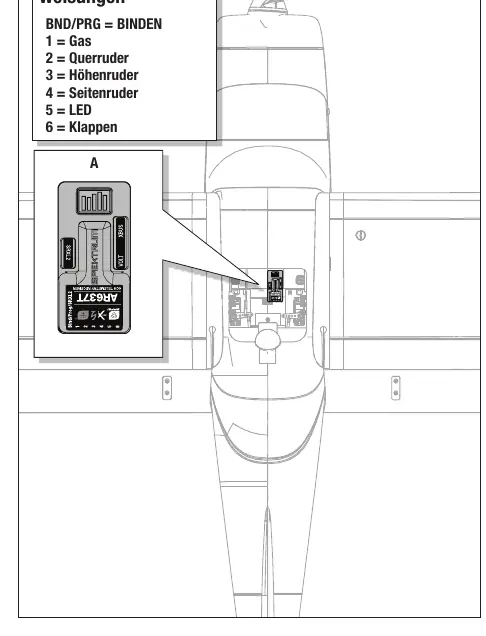

Das Modell erfordert einen Spektrum DSMX-Sender mit mindestens 6 Kanälen. Die Anleitung bietet detaillierte Tabellen für die Programmierung verschiedener Spektrum-Sender (DX, NX, iX Serie). Wichtige Funktionen sind:

• SAFE Select: Aktivierung und Zuweisung eines Schalters zur Umschaltung zwischen SAFE- und AS3X-Modus.
• AS3X: Ein System zur Stabilisierung, das nach dem ersten Gasgeben aktiv wird.
• Telemetrie: Konfiguration des Smart-Geschwindigkeitsreglers für Echtzeitdaten.
• Schubumkehr: Optionale Funktion, die über einen freien Kanal konfiguriert werden kann.

Flugvorbereitung und Betrieb

Vor jedem Flug sind folgende Schritte durchzuführen:

• Akku laden und im Modell sichern.
• Sender einschalten und Modell binden.

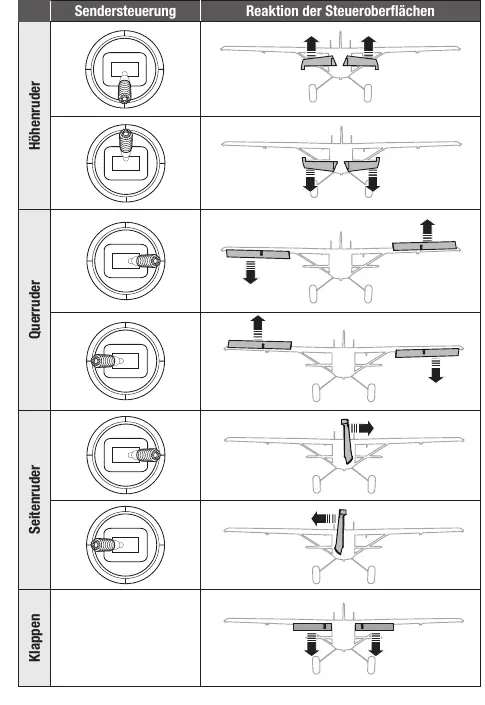

• Steuerrichtungstest durchführen.
• AS3X-Kontrolltest durchführen (Gas kurz über 25% erhöhen).
• Schwerpunkt (CG) überprüfen: 95-105 mm hinter der Vorderkante der Tragfläche.

Wartung und Fehlerbehebung

Bei Problemen wie Schwingungen, inkonsistenter Flugleistung oder fehlender Reaktion auf Steuereingaben bietet die Anleitung detaillierte Tabellen zur Fehlerbehebung. Regelmäßige Wartung umfasst die Überprüfung der Propellerwuchtung, der Servos und der Akkukapazität. Nach einem Absturz sollte das Modell gründlich auf strukturelle Schäden geprüft werden.
