Bedienungsanleitung für Hangar 9 Hawk 140-160N ARF Turbine Jet
Schnellstartanleitung und Montageanleitung für den Hangar 9 Hawk 140-160N ARF Turbine Jet. Enthält wichtige Sicherheitshinweise, Montageanleitungen für Fahrwerk, Ruder und Turbine sowie Einstellungen für Schwerpunkt und Ruderausschläge.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung bietet detaillierte Schritte für den Zusammenbau und die Inbetriebnahme des Hangar 9 Hawk 140-160N ARF Turbine Jets. Das Modell ist ein hochentwickeltes Hobby-Produkt und erfordert grundlegende mechanische Fähigkeiten. Lesen Sie vor dem ersten Flug unbedingt alle Sicherheitshinweise und führen Sie die empfohlenen Vorflugkontrollen durch.
Sicherheitshinweise
- Turbinensicherheit: Halten Sie lose Gegenstände, Kleidung und kleine Objekte von den Lufteinlässen fern, um Schäden an der Turbine zu vermeiden.
- LiPo-Akkus: Befolgen Sie strikt die Anweisungen des Herstellers zur Verwendung und Entsorgung von LiPo-Akkus, um Brandgefahr zu minimieren.
- Flugbetrieb: Fliegen Sie nur in offenen Bereichen, idealerweise auf zugelassenen Modellflugplätzen. Beachten Sie lokale Vorschriften und die AMA-Sicherheitsregeln.
Montage und Installation
Die Montage umfasst mehrere kritische Schritte:

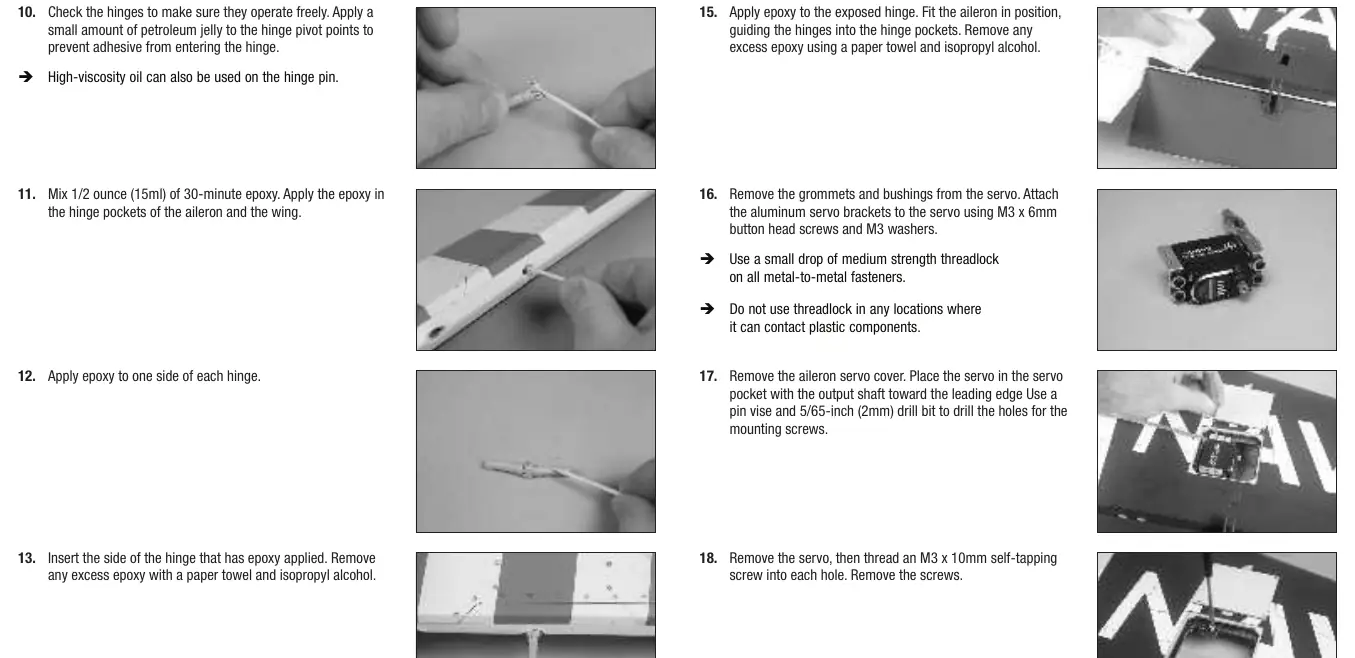

- Querruder und Klappen: Die Installation erfordert 30-minütiges Epoxidharz. Achten Sie auf die korrekte Ausrichtung der Ruderflächen.
- Fahrwerk: Es werden zwei Versionen für die Fahrwerksklappen angeboten (überlappend oder bündig). Die Installation erfordert präzises Arbeiten und die Verwendung von Silikonkleber.
- Turbine: Die Kingtech G4+ Turbine muss mittig zwischen den Montageschienen ausgerichtet werden. Der Abstand des Abgaskegels zum Axiallagerrohr muss 0–12 mm betragen.
- Kraftstoffsystem: Verwenden Sie harte Kraftstoffleitungen zwischen Turbine und Ventil sowie zwischen Tank und Pumpe.
Einstellungen und Flugvorbereitung
Vor dem Flug sind folgende Einstellungen essenziell:
- Schwerpunkt (CG): Der Schwerpunktbereich ist eine Richtlinie basierend auf Tests. Beginnen Sie mit dem empfohlenen Schwerpunkt und passen Sie diesen bei Bedarf vorsichtig an.
- Ruderausschläge: Die Anleitung enthält detaillierte Tabellen für Ruderausschläge (Hoch, Mittel, Niedrig) für Aileron, Elevator, Rudder und Flaps.
Wartung und Checklisten
Führen Sie vor jedem Flugtag eine Reichweitenprüfung durch und überprüfen Sie alle Hardware-Verbindungen (Schrauben, Muttern, Gestänge) auf festen Sitz. Stellen Sie sicher, dass alle Servoleitungen sicher im Empfänger stecken.
Herstellerinformationen
Horizon Hobby, LLC
Praktische Hilfe
Typische Probleme
Fahrwerksklappen klemmen oder schließen nicht bündig
Überprüfen Sie auf Hindernisse an der Flügeloberfläche, schleifen Sie die Kanten der Klappen leicht ab oder shimmen Sie die Halterungen am Fahrwerksbein.
Kraftstoffmangel während des Fluges
Stellen Sie sicher, dass der Schlauch im Tank das Pendel nicht nach vorne drückt und dass alle Verbindungen dicht sind.
Fahrwerk vibriert oder löst sich
Verwenden Sie Gewindesicherung auf allen Metall-auf-Metall-Verbindungen und ziehen Sie die Befestigungsschrauben nicht zu fest an.
Vor der Verwendung
- Sender- und Empfängerakkus vollständig laden.
- Alle Ruder auf korrekte Bewegungsrichtung prüfen.
- Reichweitentest des Funksystems durchführen.
- Hardware (Ruderhörner, Gestänge) auf festen Sitz prüfen.
- Schwerpunkt (CG) gemäß Anleitung einstellen.
- Alle Servoleitungen auf sicheren Sitz im Empfänger prüfen.
Technische Daten in der Praxis
- Empfohlene Turbine
- K-142G4 oder K-160G4
Abbildungen und Diagramme
- Das Schwerpunkt-Diagramm zeigt den Bereich von 18–30 mm.
- Die Fahrwerksklappen-Montage zeigt die korrekte Ausrichtung der Aktuatorarme mit einem Abstand von 1 mm.
Modellkompatibilität
- Das Einziehfahrwerk erfordert eine 2S LiPo (7.4V) Stromversorgung.
- Verwenden Sie nur kompatible Komponenten gemäß Anleitung.
