Bedienungsanleitung Hisense 100L5H Laser TV
Schnellstartanleitung für den Hisense 100L5H Laser TV. Erfahren Sie alles über die Einrichtung, Bildjustierung, Fernbedienung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist eine Schnellstartanleitung für den Hisense 100L5H Laser TV. Es enthält wichtige Sicherheitshinweise, Anweisungen zur Installation, Bildjustierung und Fehlerbehebung. Bitte beachten Sie, dass das Gerät ein Laserprodukt der Klasse 1 ist. Schauen Sie niemals direkt in die Linse, wenn das Gerät eingeschaltet ist.
Installation und Einrichtung
Für den Aufbau des Laser TV wird empfohlen, das Gerät mit zwei Personen zu bewegen, um das Gewicht zu handhaben und die Linse zu schützen. Achten Sie auf eine ausreichende Belüftung: Halten Sie mindestens 20 cm Abstand zu den Seiten und 5 cm nach oben frei, um eine Überhitzung zu vermeiden. Schließen Sie alle Kabel an, bevor Sie das Gerät positionieren.
Bildjustierung
Das Gerät verfügt über eine automatische geometrische Korrektur. Sie können das Bild auch manuell über die Fernbedienung anpassen, indem Sie die Ecken und Kanten des Bildes an die Leinwand anpassen. Stellen Sie sicher, dass das Bild parallel zur Leinwand ausgerichtet ist. Nutzen Sie die Einstellfüße, um das Gerät präzise auszurichten.

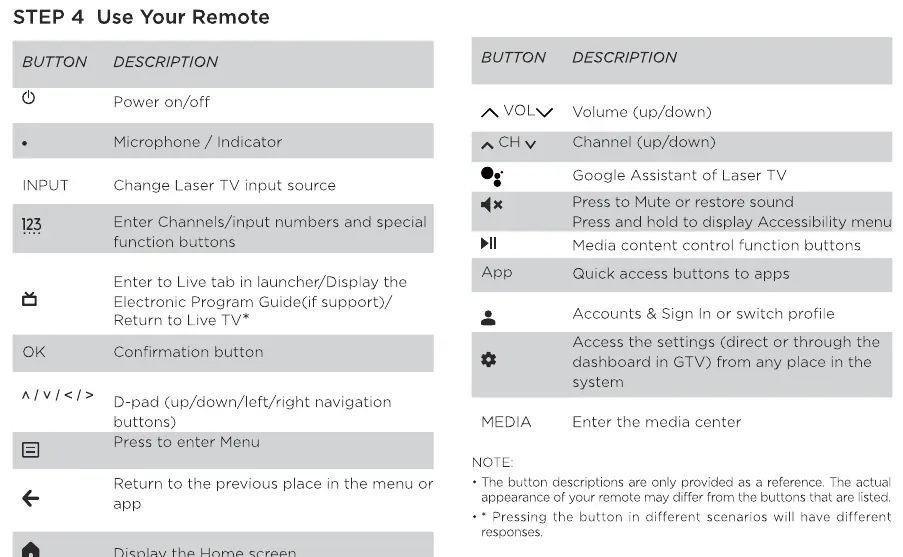

Fernbedienung
Die Fernbedienung muss vor der ersten Nutzung gekoppelt werden. Halten Sie die Zurück-Taste und die Home-Taste gleichzeitig für mindestens 3 Sekunden gedrückt, während Sie sich in einem Abstand von maximal 3 Metern zum Gerät befinden.
Wartung und Pflege
Reinigen Sie die Linse regelmäßig mit einem sauberen Tuch. Schalten Sie das Gerät vor der Reinigung aus. Verwenden Sie keine aggressiven Reinigungsmittel oder Öle, da diese die Oberfläche beschädigen können.
Fehlerbehebung
Bei Problemen mit Bild oder Ton prüfen Sie zuerst die Kabelverbindungen und die Stromversorgung. Wenn die Fernbedienung nicht reagiert, überprüfen Sie die Batterien und führen Sie den Kopplungsvorgang erneut durch. Bei verzerrtem Bild prüfen Sie, ob externe Geräte stören.
Praktische Hilfe
Typische Probleme
Kein Bild oder Ton
Prüfen Sie, ob das Netzkabel fest eingesteckt ist und das Gerät eingeschaltet ist. Überprüfen Sie die Eingangsquelle.
Fernbedienung funktioniert nicht
Prüfen Sie die Batterien. Koppeln Sie die Fernbedienung neu, indem Sie die Zurück- und Home-Taste für 3 Sekunden gedrückt halten.
Bild ist verzerrt oder wellig
Andere elektrische Geräte könnten stören. Schalten Sie diese aus oder bewegen Sie sie weiter weg.
Klickgeräusche im Gehäuse
Dies ist normal und entsteht durch Ausdehnung/Zusammenziehen des Gehäuses bei Temperaturänderungen.
Vor der Verwendung
- Zwei Personen zum Bewegen des Geräts verwenden.
- Ausreichend Belüftungsabstand einhalten (20 cm seitlich, 5 cm oben).
- Linse vor dem Einschalten reinigen.
- Batterien in die Fernbedienung einlegen.
- Kabel vor der endgültigen Positionierung anschließen.
Technische Daten in der Praxis
- Stromversorgung
- 120V ~ 60Hz.
- Umgebungsbedingungen
- Betriebstemperatur 5°C bis 35°C.
Abbildungen und Diagramme
- Anschlüsse: HDMI, USB, LAN, Audio Out.
- Belüftung: Wichtige Abstände für den Betrieb.
- Einstellfüße: Zur manuellen Bildausrichtung.
Modellkompatibilität
- Nur USB-Speichersticks für Medienwiedergabe verwenden.
- Bildschirm nicht im Lieferumfang enthalten.
- USB-Geräte mit hoher Stromaufnahme benötigen ein externes Netzteil.
