Installationsanleitung für Hisense 120L5F Laser Cinema Display Screen

Detaillierte Installationsanleitung für den Hisense 120L5F Laser Cinema Display Screen. Erfahren Sie, wie Sie den Rahmen montieren, das Bildschirmmaterial sicher anbringen und die Leinwand korrekt an der Wand befestigen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Zusammenbau der inneren Rahmenstücke Seite 4 Zusätzliches Montagefoto von Seite 7 Seite 7 Reihenfolge der Federhaken-Befestigung Seite 8 Verbindung der Wandhalterungsstäbe Seite 13 Bohren und Anbringen der Wandanker Seite 14 Höhenjustierung der Leinwand Seite 16

Wichtige Informationen aus der Anleitung

Der Hisense 120L5F Laser Cinema Display Screen ist ein empfindliches Produkt. Bitte beachten Sie folgende Sicherheitshinweise:

  • Nicht berühren: Berühren Sie das Bildschirmmaterial nicht mit bloßen Händen, um Fingerabdrücke zu vermeiden. Verwenden Sie die mitgelieferten Handschuhe.
  • Reinigung: Wischen Sie den Bildschirm nur von links nach rechts. Verwenden Sie niemals kreisförmige Bewegungen oder Wischbewegungen nach oben/unten. Verwenden Sie keine Chemikalien wie Aceton, Benzol oder Alkohol.
  • Installation: Für die Montage werden zwei Personen empfohlen. Der Installationsbereich sollte mindestens 3,5m x 2,5m groß sein.

Rahmenmontage

Legen Sie das Tuch (Cloth Liner) auf eine saubere Fläche. Setzen Sie die L-Eckstücke und L-Verbindungsstücke in die inneren Rahmen ein. Verbinden Sie die kurzen und langen inneren Rahmenstücke. Befestigen Sie alle vier Ecken mit den M4x6-Schrauben, um ein perfektes Quadrat zu bilden. Montieren Sie anschließend den vertikalen Trägerbalken mit den M3x7-Schrauben.

Zusammenbau der inneren Rahmenstücke
Zusammenbau der inneren Rahmenstücke

Anbringung des Bildschirmmaterials

Legen Sie das Material vorsichtig auf eine saubere, flache Oberfläche. Achten Sie darauf, dass die Vorderseite nach unten zeigt. Platzieren Sie den zusammengebauten Rahmen auf dem Material. Befestigen Sie das Material mit den Federhaken am Rahmen. Beginnen Sie an den Ecken und arbeiten Sie sich vor, um eine gleichmäßige Spannung zu gewährleisten. Stellen Sie sicher, dass das Material nicht über den Rahmen hinaus gedehnt wird.

Reihenfolge der Federhaken-Befestigung
Reihenfolge der Federhaken-Befestigung

Installation des äußeren Rahmens

Platzieren Sie die äußeren Rahmenstücke entlang der Kanten des Bildschirmmaterials. Richten Sie die Teile aus und befestigen Sie sie mit den M3x7-Schrauben. Verwenden Sie die L-Eckbeschläge an den vier Ecken. Ziehen Sie die Schrauben nicht zu fest an, um ein Verrutschen der Kunststoffbeschläge zu vermeiden.

Zusätzliches Montagefoto von Seite 7
Zusätzliches Montagefoto von Seite 7

Wandmontage

Prüfen Sie den Wandtyp (Trockenbau mit Ständern oder massiver Beton). Verwenden Sie die Papierschablone, um die Position der Wandhalterungen zu markieren. Bohren Sie die Löcher und befestigen Sie die Halterungen sicher. Verbinden Sie die Wandhalterungsstäbe. Hängen Sie die Leinwand auf die Halterungen. Nutzen Sie die Stäbe, um die Höhe der Leinwand fein zu justieren (im Uhrzeigersinn für nach unten, gegen den Uhrzeigersinn für nach oben). Sichern Sie die Leinwand abschließend mit den Klettstreifen an der Wand.

Verbindung der Wandhalterungsstäbe
Verbindung der Wandhalterungsstäbe

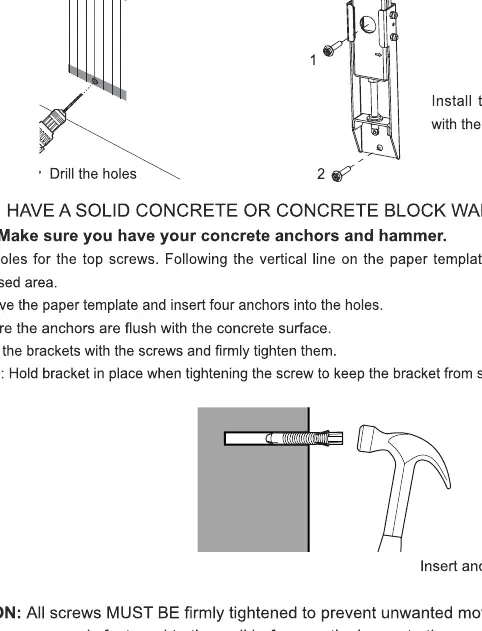

Bohren und Anbringen der Wandanker
Bohren und Anbringen der Wandanker
Höhenjustierung der Leinwand
Höhenjustierung der Leinwand

Praktische Hilfe

Typische Probleme

Bildschirmmaterial beschädigt oder verschmutzt

Verwenden Sie immer die mitgelieferten Handschuhe. Reinigen Sie das Material nur mit einem weichen Tuch und niemals mit Chemikalien.

Leinwand hängt schief

Nutzen Sie die Wandhalterungsstäbe zur Höhenanpassung. Drehen Sie diese im Uhrzeigersinn, um die Leinwand zu senken, oder gegen den Uhrzeigersinn, um sie anzuheben.

Material ist zu stark gespannt

Lösen Sie die Federhaken und richten Sie das Material neu aus, bis die vier Seiten parallel zum Rahmen verlaufen.

Vor der Verwendung

  • Zwei Personen für die Montage bereitstellen.
  • Installationsbereich von mindestens 3,5m x 2,5m prüfen.
  • Alle Teile gemäß Hardware-Liste bereitlegen.
  • Geeignetes Werkzeug (Bohrer, Wasserwaage, Maßband, Stift) bereithalten.
  • Handschuhe für die Handhabung des Materials anziehen.

Technische Daten in der Praxis

Installationsraum
Mindestens 3,5m x 2,5m Platz erforderlich.

Abbildungen und Diagramme

  • Rahmenmontage: Zusammenbau der inneren Rahmenstücke mit Eckverbindern.
  • Materialspannung: Befestigung des Materials am Rahmen mittels Federhaken in der vorgegebenen Reihenfolge.
  • Höhenjustierung: Verwendung der Stäbe zur vertikalen Ausrichtung der Leinwand.

Modellkompatibilität

  • Nicht für die Deckenmontage der Laser-Konsole empfohlen.
