Bedienungsanleitung für Winkelschleifer HiKOKI G 12SW2 / G 13SW2
Schnelle Anleitung für den HiKOKI G 12SW2 / G 13SW2 Winkelschleifer. Enthält Informationen zu Montage, Betrieb, Sicherheitshinweisen und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für die Winkelschleifer HiKOKI G 12SW2 und G 13SW2. Vor der Inbetriebnahme ist es zwingend erforderlich, alle Sicherheitshinweise zu lesen, um Stromschläge, Brände oder schwere Verletzungen zu vermeiden. Achten Sie besonders auf die korrekte Montage der Schutzvorrichtungen und die Verwendung der richtigen Schleifscheiben.
Produktbeschreibung
Der HiKOKI G 12SW2 / G 13SW2 ist ein leistungsstarker Winkelschleifer, der für das Schleifen und Trennen von Metallen, Stein, Beton und ähnlichen Materialien konzipiert ist. Er verfügt über einen Nullspannungsschutz, der ein unbeabsichtigtes Anlaufen nach einer Stromunterbrechung verhindert.
Montage und Betrieb
Die Montage und Bedienung erfolgt in folgenden Schritten:
- Schutzhaube: Muss sicher am Gerät befestigt und so positioniert werden, dass der Bediener maximal geschützt ist.
- Seitengriff: Zur besseren Kontrolle und Sicherheit fest am Gehäuse anbringen.
- Schleifscheibenmontage: Verwenden Sie nur empfohlene Scheibentypen. Achten Sie darauf, dass die Schleifscheibe korrekt auf der Spindel sitzt und die Mutter fest angezogen ist.
- Schalterbetrieb: Der Schalter verfügt über eine Ein- und Aus-Funktion. Stellen Sie sicher, dass der Schalter auf OFF steht, bevor Sie das Gerät an die Stromquelle anschließen.

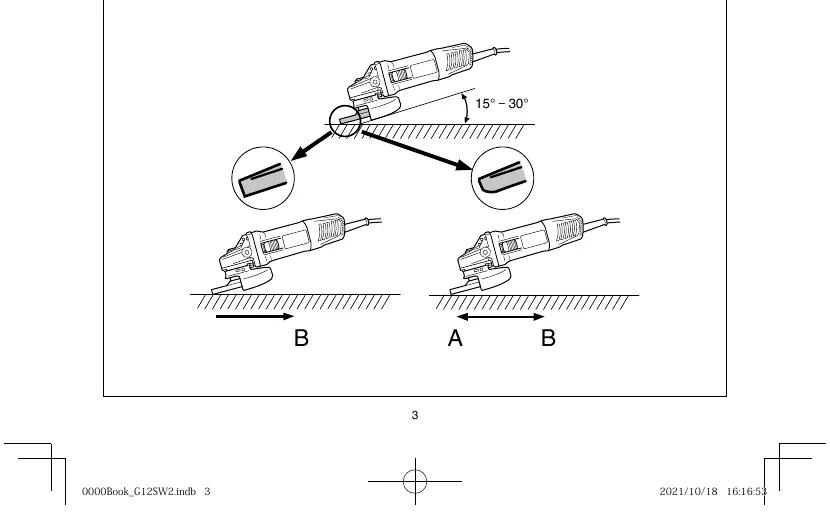

- Schleifwinkel: Für effektives Schleifen wird ein Winkel von 15° bis 30° empfohlen.
Wartung und Inspektion
Regelmäßige Wartung ist für die Sicherheit und Langlebigkeit des Geräts entscheidend:
- Schleifscheibe: Vor jedem Gebrauch auf Risse oder Defekte prüfen.
- Befestigungsschrauben: Regelmäßig auf festen Sitz prüfen.
- Kohlebürsten: Inspektion und Austausch sollten ausschließlich durch ein autorisiertes HiKOKI-Servicecenter erfolgen.
- Motorwartung: Halten Sie die Lüftungsöffnungen frei von Staub. Blasen Sie nach Abschluss der Arbeiten trockene Luft durch die hinteren Lüftungsöffnungen, während der Motor ohne Last läuft, um Staubansammlungen zu entfernen.
Sicherheitshinweise
Beachten Sie stets die allgemeinen Sicherheitshinweise für Elektrowerkzeuge. Tragen Sie immer eine Schutzbrille und Gehörschutz. Arbeiten Sie niemals in der Nähe von brennbaren Materialien, da Funken diese entzünden können. Verwenden Sie keine Zubehörteile, die flüssige Kühlmittel erfordern.
Praktische Hilfe
Typische Probleme
Starke Vibrationen während des Betriebs
Überprüfen Sie die Schleifscheibe auf Risse oder Defekte und stellen Sie sicher, dass sie korrekt montiert und festgezogen ist.
Motorstörungen oder Leistungsabfall
Reinigen Sie die Lüftungsöffnungen und blasen Sie Staub aus dem Motor, während dieser ohne Last läuft.
Gerät startet nicht nach Stromunterbrechung
Der Nullspannungsschutz wurde aktiviert. Stellen Sie den Schalter auf OFF, warten Sie mindestens 1 Sekunde und schalten Sie das Gerät erneut ein.
Vor der Verwendung
- Stellen Sie sicher, dass die Netzspannung mit dem Typenschild übereinstimmt.
- Prüfen Sie, ob der Netzschalter auf OFF steht.
- Überprüfen Sie die Schleifscheibe auf Risse oder Defekte.
- Stellen Sie sicher, dass die Schleifscheibe korrekt montiert und die Mutter fest angezogen ist.
- Prüfen Sie, ob der Druckknopf freigegeben ist, indem Sie ihn zwei- bis dreimal drücken.
Abbildungen und Diagramme
- Abb. 1: Montage und Einstellung der Schutzhaube.
- Abb. 2: Befestigung des Seitengriffs.

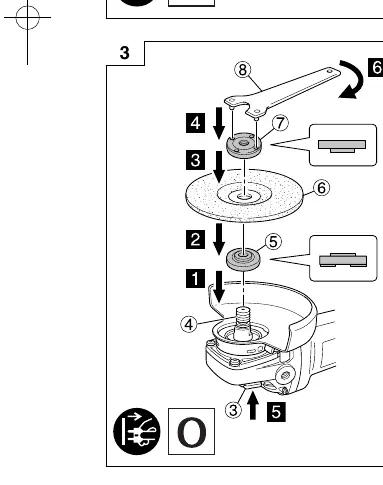

- Abb. 3: Montage der Schleifscheibe mit gekröpftem Zentrum.
- Abb. 4: Montage der Trennscheibe und des Scheibenschutzes.
- Abb. 6: Bedienung des Schalters.
Modellkompatibilität
- Verwenden Sie nur Schleifscheiben, die für die Nenndrehzahl des Geräts zugelassen sind.
- Verwenden Sie keine Zubehörteile, die flüssige Kühlmittel erfordern.
- Verwenden Sie bei Trennscheiben immer den entsprechenden Trennscheibenschutz.
