Bedienungsanleitung Winkelschleifer HiKOKI G 12SA3 / G 13SB3

Suchen Sie nach einer Anleitung für den HiKOKI Winkelschleifer G 12SA3 oder G 13SB3? Hier finden Sie wichtige Informationen zu Sicherheit, Montage, Betrieb, Wartung und Kohlebürstenwechsel.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Einstellung der Schutzhaube (Fig. 1) Seite 5 Austausch der Kohlebürsten (Fig. 5) Seite 7

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für die HiKOKI Winkelschleifer der Modelle G 12SA3 und G 13SB3. Vor der Inbetriebnahme ist es zwingend erforderlich, die Sicherheitshinweise zu lesen, um Verletzungen durch Stromschlag, Feuer oder mechanische Gefahren zu vermeiden. Das Gerät ist ausschließlich für Schleif- und Trennarbeiten konzipiert.

Sicherheitshinweise

  • Persönliche Schutzausrüstung: Tragen Sie immer eine Schutzbrille, Gehörschutz, Staubmaske und bei Bedarf Handschuhe und Schürze.
  • Rückschlaggefahr: Halten Sie das Gerät fest und positionieren Sie Ihren Körper so, dass Sie Rückschlagkräften entgegenwirken können. Verwenden Sie immer den Zusatzhandgriff.
  • Arbeitsumgebung: Betreiben Sie das Gerät nicht in der Nähe von brennbaren Materialien. Funken können diese entzünden.
  • Kabel und Strom: Achten Sie darauf, dass das Netzkabel nicht in den Bereich der rotierenden Scheibe gerät.
  • Zubehör: Verwenden Sie nur vom Hersteller empfohlene Zubehörteile, die für die Nenndrehzahl des Geräts ausgelegt sind.

Technische Daten

  • Leistungsaufnahme: 1300 W
  • Leerlaufdrehzahl: 11000 /min
  • Scheibendurchmesser: 115 mm (G 12SA3) / 125 mm (G 13SB3)
  • Gewicht: 1,9 kg

Vor der Inbetriebnahme

Einstellung der Schutzhaube (Fig. 1)
Einstellung der Schutzhaube (Fig. 1)
  • Stromquelle: Stellen Sie sicher, dass die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt.
  • Schutzhaube: Die Schutzhaube muss sicher befestigt sein und so positioniert werden, dass der Bediener maximal geschützt ist.
  • Probelauf: Lassen Sie das Gerät nach der Montage der Schleifscheibe für 30 Sekunden im Leerlauf laufen, um sicherzustellen, dass keine übermäßigen Vibrationen auftreten.

Bedienung des Winkelschleifers

Um die Lebensdauer der Maschine zu verlängern und ein optimales Ergebnis zu erzielen, sollte kein übermäßiger Druck ausgeübt werden. Das Eigengewicht der Maschine reicht für die meisten Anwendungen aus.

  • Schleifwinkel: Halten Sie die Maschine in einem Winkel von 15° bis 30° zum Werkstück.
  • Nach dem Ausschalten: Die Scheibe dreht sich nach dem Ausschalten noch kurz weiter. Legen Sie das Gerät erst ab, wenn die Scheibe vollständig zum Stillstand gekommen ist.

Montage und Demontage der Schleifscheibe

  1. Trennen Sie das Gerät vom Stromnetz.
  2. Drehen Sie den Winkelschleifer um, sodass die Spindel nach oben zeigt.
  3. Richten Sie die Schlüsselflächen der Scheibenunterlegscheibe mit der Spindel aus.
  4. Setzen Sie die Schleifscheibe auf die Unterlegscheibe.
  5. Schrauben Sie die Scheibenmutter auf die Spindel.
  6. Drücken Sie den Arretierknopf (Push Button), um die Spindel zu blockieren, und ziehen Sie die Mutter mit dem mitgelieferten Schlüssel fest.

Wartung und Inspektion

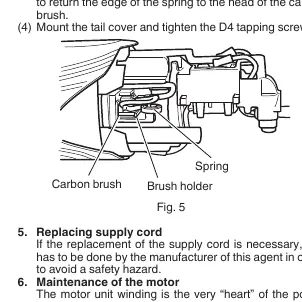

Austausch der Kohlebürsten (Fig. 5)
Austausch der Kohlebürsten (Fig. 5)
  • Kohlebürsten: Die Kohlebürsten sind Verschleißteile. Wenn sie die Verschleißgrenze erreichen, müssen sie durch neue Bürsten mit der gleichen Nummer ersetzt werden. Halten Sie die Bürsten sauber, damit sie sich frei bewegen können.
  • Lüftungsschlitze: Reinigen Sie regelmäßig die Lüftungsschlitze, um eine Überhitzung des Motors durch Staubansammlungen zu vermeiden.
  • Schrauben: Überprüfen Sie regelmäßig alle Befestigungsschrauben auf festen Sitz.

Praktische Hilfe

Typische Probleme

Übermäßige Vibrationen nach dem Scheibenwechsel

Stoppen Sie das Gerät sofort. Überprüfen Sie, ob die Schleifscheibe korrekt montiert und die Mutter fest angezogen ist.

Die Schutzhaube lässt sich nicht leicht verstellen

Lösen Sie die M5-Schraube leicht. Schmieren Sie den Gleitbereich des Set-Stücks (B) und den Hebel, falls dieser schwergängig ist.

Scheibe klemmt im Werkstück

Schalten Sie das Gerät sofort aus. Versuchen Sie nicht, die Scheibe bei laufendem Motor aus dem Schnitt zu entfernen. Untersuchen Sie die Ursache des Klemmens.

Vor der Verwendung

  • Prüfen Sie, ob die Netzspannung mit dem Typenschild übereinstimmt.
  • Stellen Sie sicher, dass der Schalter auf OFF steht, bevor Sie den Stecker einstecken.
  • Kontrollieren Sie die Schleifscheibe auf Risse oder Defekte.
  • Stellen Sie sicher, dass die Schutzhaube fest montiert ist.
  • Tragen Sie persönliche Schutzausrüstung (Brille, Gehörschutz, Staubmaske).

Abbildungen und Diagramme

  • Fig. 1: Einstellung der Schutzhaube und Schmierung des Hebels.
  • Fig. 2: Korrekter Schleifwinkel (15-30 Grad) zum Werkstück.
  • Fig. 3: Montage der Schleifscheibe, Unterlegscheibe und Mutter.
  • Fig. 4/5: Austausch der Kohlebürsten und Federpositionierung.

Modellkompatibilität

  • Verwenden Sie keine Schleifscheiben, die nicht für die Nenndrehzahl des Geräts ausgelegt sind.
  • Verwenden Sie keine Reduzierhülsen oder Adapter für Scheiben mit zu großen Bohrungen.
  • Nicht für den Einsatz mit flüssigen Kühlmitteln geeignet.
