Bedienungsanleitung für HiKOKI G 10SR4 / G 12SR4 / G 13SR4 Winkelschleifer
Schnelle Anleitung für den HiKOKI Winkelschleifer G 10SR4, G 12SR4 und G 13SR4. Erfahren Sie alles über Sicherheit, Montage, Betrieb und Wartung Ihres Geräts.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung enthält wichtige Sicherheits- und Betriebshinweise für die HiKOKI Winkelschleifer-Modelle G 10SR4, G 12SR4 und G 13SR4. Das Gerät ist für das Schleifen und Trennen von Metallen sowie für das Schneiden von synthetischem Beton, Stein, Ziegel und Marmor vorgesehen. Lesen Sie vor der Inbetriebnahme alle Sicherheitshinweise sorgfältig durch, um Stromschläge, Brände oder schwere Verletzungen zu vermeiden.
Sicherheitshinweise
- Allgemeine Sicherheit: Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Verwenden Sie das Gerät nicht in explosionsgefährdeten Umgebungen.
- Elektrische Sicherheit: Verwenden Sie nur passende Steckdosen. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen.
- Persönliche Sicherheit: Tragen Sie immer eine Schutzbrille und bei Bedarf Gehörschutz, Staubmaske und Arbeitsschürze.
- Rückschlag (Kickback): Achten Sie auf die Gefahr eines Rückschlags bei blockierenden oder verklemmten Scheiben. Halten Sie das Gerät stets fest und in einer Position, die Rückschlagkräfte abfangen kann.
Montage und Betrieb
Die Montage und Bedienung erfolgt in folgenden Schritten:
- Schutzhaube: Muss sicher am Gerät befestigt und so positioniert sein, dass der kleinstmögliche Teil der Scheibe zum Bediener zeigt.
- Seitengriff: Fixieren Sie den Seitengriff für eine bessere Kontrolle.
- Scheibenmontage: Achten Sie darauf, dass die Schleifscheibe korrekt montiert und die Mutter fest angezogen ist. Verwenden Sie für Trennschleifarbeiten die entsprechende Schutzhaube mit Seitenschutz (separat erhältlich).
- Betrieb: Stellen Sie sicher, dass der Schalter auf OFF steht, bevor Sie das Gerät an die Stromquelle anschließen.
Wartung und Inspektion
- Scheibenprüfung: Überprüfen Sie die Schleifscheibe vor jedem Gebrauch auf Risse und Defekte.
- Schrauben: Kontrollieren Sie regelmäßig alle Befestigungsschrauben auf festen Sitz.
- Kohlebürsten: Die Inspektion und der Austausch der Kohlebürsten dürfen nur durch ein autorisiertes HiKOKI-Servicezentrum erfolgen.
- Motorwartung: Blasen Sie nach Abschluss der Arbeiten trockene Luft durch die Lüftungsöffnungen, um Staub und Schmutz zu entfernen.
Praktische Hilfe
Typische Probleme
Gerät vibriert stark
Prüfen Sie die Montage der Schleifscheibe und ziehen Sie alle Schrauben fest.
Schleifscheibe blockiert
Schalten Sie das Gerät sofort aus, lassen Sie es zum Stillstand kommen und beseitigen Sie die Ursache der Blockierung.
Vor der Verwendung
- Prüfen Sie, ob die Netzspannung mit dem Typenschild übereinstimmt.
- Stellen Sie sicher, dass der Schalter auf OFF steht.
- Überprüfen Sie die Schleifscheibe auf Risse oder Defekte.
- Stellen Sie sicher, dass die Schleifscheibe korrekt montiert und festgezogen ist.
- Lassen Sie das Gerät 30 Sekunden im Leerlauf laufen, um Vibrationen zu prüfen.
Abbildungen und Diagramme
- Abb. 1: Anbringen und Einstellen der Schutzhaube
- Abb. 2: Fixieren des Seitengriffs

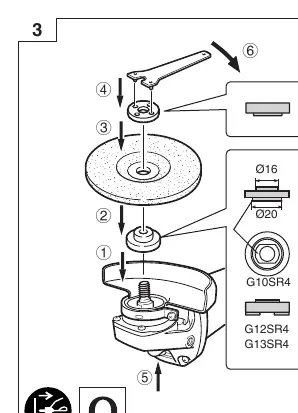

- Abb. 3-5: Montage der verschiedenen Scheibentypen
- Abb. 6: Schalterbedienung

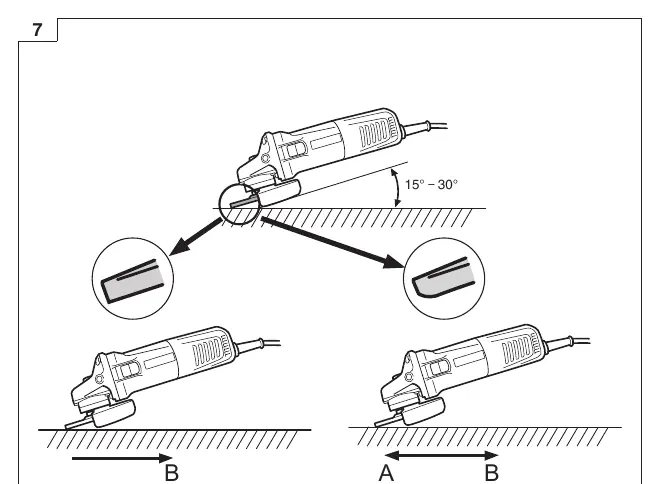

- Abb. 7: Schleifwinkel und Schleifmethode
Modellkompatibilität
- Verwenden Sie nur empfohlene Schleifscheiben.
- Verwenden Sie keine Reduzierhülsen für große Löcher.
- Stellen Sie sicher, dass das Gewinde bei Scheiben mit Gewindeloch lang genug für die Spindel ist.
