Bedienungsanleitung für HiKOKI G10SQ2, G12SQ2, G13SQ2 Winkelschleifer
Schnellstartanleitung und Bedienungshinweise für die HiKOKI Winkelschleifer G10SQ2, G12SQ2 und G13SQ2. Erfahren Sie alles über Montage, sichere Bedienung, Wartung und technische Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für die HiKOKI Winkelschleifer G10SQ2, G12SQ2 und G13SQ2. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden. Tragen Sie bei der Arbeit stets eine Schutzbrille und Gehörschutz. Stellen Sie sicher, dass die Stromversorgung den Anforderungen auf dem Typenschild entspricht und der Schalter auf OFF steht, bevor Sie das Gerät anschließen.
Montage und Inbetriebnahme
Die Montage der Zubehörteile sollte nur bei gezogenem Netzstecker erfolgen:
- Schutzhaube: Montage und Einstellung gemäß Abbildung 1.
- Seitengriff: Befestigung gemäß Abbildung 2.
- Schleifscheibe: Montage der gekröpften Schleifscheibe gemäß Abbildung 3.

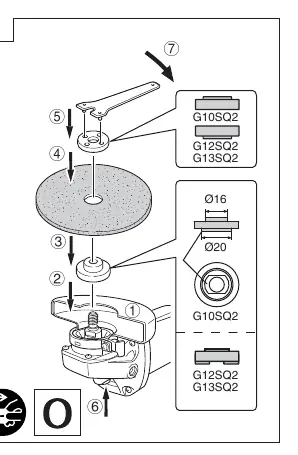

- Trennscheibe: Montage der Trennscheibe und des entsprechenden Schutzes gemäß Abbildung 4.
Bedienung
Der Winkelschleifer wird über den Schalter (Abbildung 6) bedient. Achten Sie beim Schleifen auf den richtigen Winkel (15°–30°) gemäß Abbildung 7. Vermeiden Sie zu hohen Druck auf das Werkzeug, da dies die Drehzahl reduziert, das Oberflächenfinish verschlechtert und zu Überlastung führen kann. Das Eigengewicht der Maschine reicht für die meisten Anwendungen aus.
Wartung und Inspektion
Regelmäßige Wartung ist für die Sicherheit und Langlebigkeit entscheidend:
- Schleifscheibe: Vor jedem Gebrauch auf Risse und Defekte prüfen.
- Befestigungsschrauben: Regelmäßig auf festen Sitz prüfen.
- Kohlebürsten: Inspektion und Austausch dürfen nur durch ein autorisiertes HiKOKI-Servicecenter erfolgen.
- Netzkabel: Bei Beschädigung muss der Austausch durch ein autorisiertes Servicecenter erfolgen.
- Motor: Nach Gebrauch den Motor im Leerlauf mit trockener Druckluft ausblasen, um Staubansammlungen zu entfernen.
Sicherheitshinweise
Beachten Sie unbedingt die Warnungen vor Rückschlag (Kickback). Halten Sie das Gerät fest und positionieren Sie Ihren Körper so, dass Sie Rückschlagkräften widerstehen können. Verwenden Sie immer den Zusatzhandgriff. Arbeiten Sie vorsichtig an Ecken und scharfen Kanten, um ein Verklemmen des Zubehörs zu vermeiden.
Praktische Hilfe
Typische Probleme
Gerät startet nicht
Prüfen Sie die Stromversorgung und stellen Sie sicher, dass der Schalter auf OFF steht, bevor Sie den Stecker einstecken.
Übermäßige Vibrationen
Prüfen Sie, ob die Schleifscheibe korrekt montiert und festgezogen ist. Überprüfen Sie die Scheibe auf Beschädigungen.
Leistungsabfall oder Überhitzung
Vermeiden Sie zu hohen Druck auf das Werkzeug. Das Eigengewicht der Maschine reicht für effektives Schleifen aus.
Vor der Verwendung
- Prüfen Sie, ob die Netzspannung mit dem Typenschild übereinstimmt.
- Stellen Sie sicher, dass der Schalter auf OFF steht.
- Überprüfen Sie die Schleifscheibe auf Risse oder Defekte.
- Stellen Sie sicher, dass der Schutz korrekt montiert ist.
- Tragen Sie eine Schutzbrille und Gehörschutz.
- Stellen Sie sicher, dass der Zusatzhandgriff fest montiert ist.
Technische Daten in der Praxis
- Leistungsaufnahme (P)
- 900 W
- Nenndrehzahl (n)
- 10500 /min
- Scheibendurchmesser (D)
- 100 mm (G10SQ2), 115 mm (G12SQ2), 125 mm (G13SQ2)
Abbildungen und Diagramme

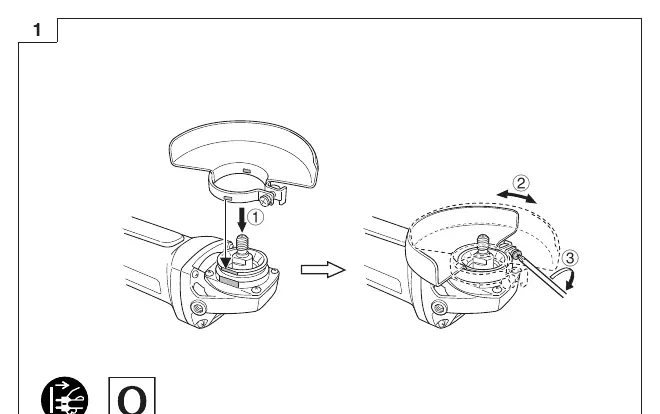

- Abbildung 1: Montage und Einstellung der Schutzhaube.

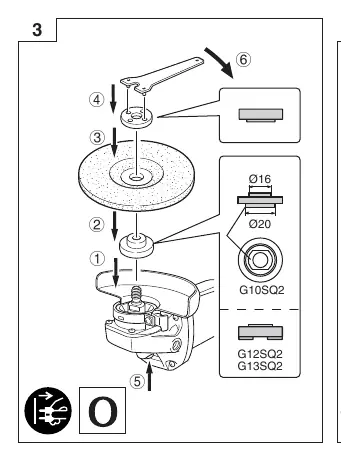

- Abbildung 3: Montage der gekröpften Schleifscheibe.

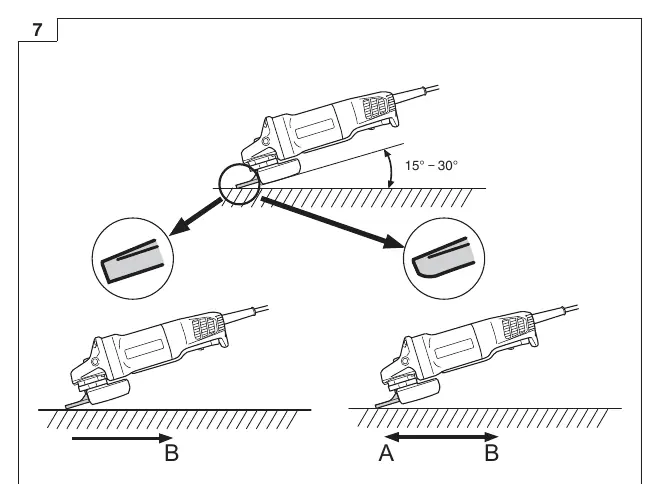

- Abbildung 7: Empfohlener Schleifwinkel (15°–30°).
Modellkompatibilität
- Verwenden Sie nur empfohlene Schleifscheiben.
- Verwenden Sie keine Reduzierhülsen für Scheiben mit großen Bohrungen.
- Verwenden Sie für Trennarbeiten den speziellen Seitenschutz (separat erhältlich).
